7.6 Монтаж доборного столба ворот (калитки)

Доборные столбы применяются того же сечения, что и столбы ограждения, и

крепятся к опоре ворот при помощи шпилек с метрической резьбой с шагом 500±100 мм.

Длина шпильки рассчитывается в зависимости от сечений опоры ворот и доборного

столба.

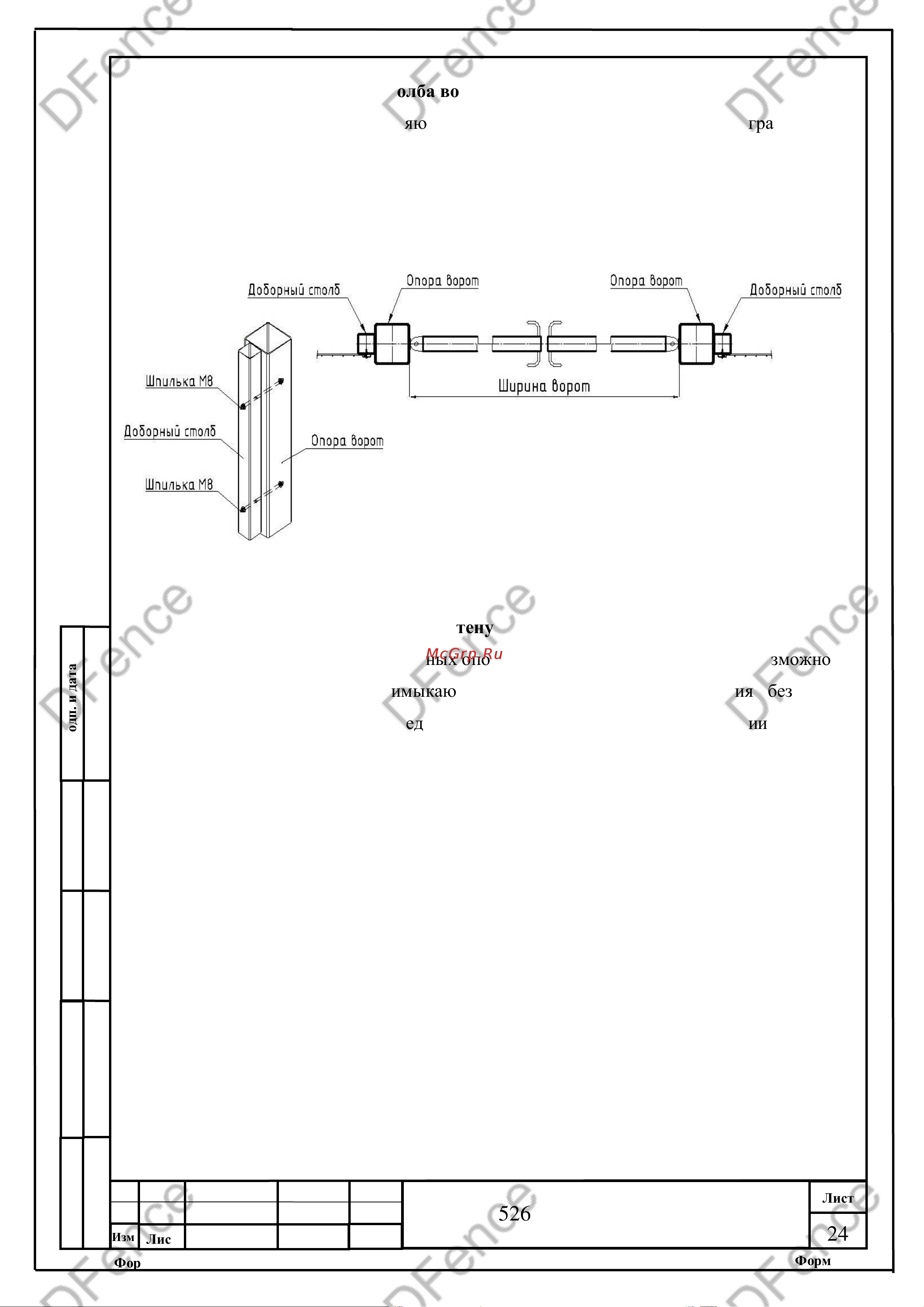

Схема установки доборного столба показана на Рисунке 11.

Рисунок 11 – Монтаж доборного столба ворот (калитки)

7.7 Монтаж крайней опоры на стену

Применение крайних пристенных опор целесообразно при отсутствии возможности

установки крайней опоры примыкающего к стене здания ограждения без зазора

(препятствует выступающий за пределы плоскости стены цоколь), при наличии наклонной

отмостки фундамента, на которую невозможно установить фланец опоры и т.д.

Крайние опоры крепятся к стене при помощи анкеров, насквозь проходящих через

крайний столб, либо при помощи комплекта крепежных уголков. Крайний столб

возможно изготовить из любого линейного столба ограждения, выполнив сбоку сквозные

отверстия для установки анкеров. Крепеж устанавливается с шагом не менее 1000 мм. Тип

анкера определяется исходя из свойств материала стены, и с учетом эксплуатационных

нагрузок, действующих на ограждение.

Схема установки крайней опоры на стену показана на Рисунке 12.
