7.9 Крепление панелей к столбам скобами

Скобы 35х40, 50х45 и 81х29 являются универсальным крепежом. Они могут

крепиться при помощи резьбовых крепежных комплектов, для чего в столбах ограждения

выполняются специальные отверстия на этапе производства, либо при помощи

сверлоконечных шурупов, отверстия для которых можно выполнить непосредственно на

месте проведения монтажных работ. Сквозные отверстия для применения резьбовых

соединений также могут быть выполнены по месту монтажа. Скобы 35х40 и 50х45 могут

быть установлены на антивандальные комплекты крепления с резьбовыми заклепками

(пресс-гайками), либо на специально подготовленные установочные места, выполненные

методом термосверления. Резьбовые заклепки монтируются только на этапе производства

столбов ограждения, посадочные места, выполненные методом термосверления –

аналогично.

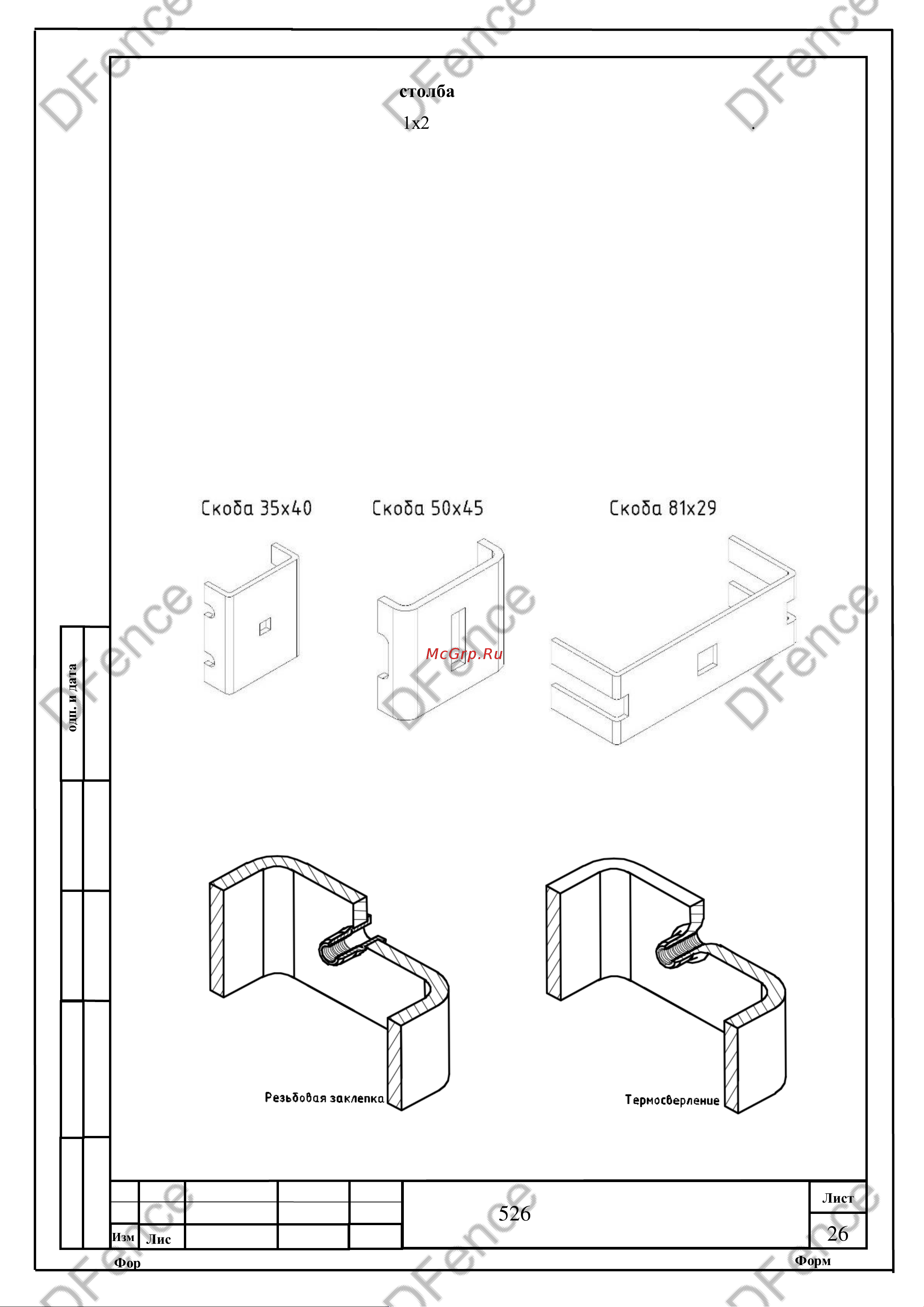

Скобы показаны на рисунке 14.

Рисунок 14 – Установочные скобы

Резьбовая заклепка и отверстие, выполненное методом термосверления, показаны

на Рисунке 15

Рисунок 15 – резьбовая заклепка, термосверление
