ΕΛΛΗΝΙΚΑ
23
Αφού συναρμολογήσατε τον
πριονόδισκο, ευθυγραμμίστε τον όπως
περιγράφεται στη συνέχεια ως προς τον
πάγκο:
1. Λύστε τέσσερις βίδες:
– BKS 400: Λύστε τις βίδες
AD
(βλέπε οδηγίες συναρμολόγησης,
βήμα 3a) στις λαμαρίνες στήριξης
κινητήρα.
– BKS 450: Λύστε τις βίδες
D
(βλέπε οδηγίες συναρμολόγησης,
βήμα 3b) στον κινητήρα.
2. Ευθυγραμμίστε τον πριονόδισκο
κεντραρισμένα και με ευθυγράμμιση
ως προς το ένθεμα πάγκου (εγκοπή
πάγκου).
3. Σφίξτε τέσσερις βίδες.
3
Επισήμανση:
Ευθυγραμμίστε στη συνέχεια τη σφήνα
διακένου ως προς τον πριονόδισκο
(βλέπε κεφάλαιο "Ευθυγράμμιση σφήνας
διακένου").
6.3 Ρύθμιση εγκάρσιου
οδηγού
3
Επισήμανση:
Οι ρυθμίσεις που περιγράφονται σε αυτό
το τμήμα είναι αναγκαίες, εάν
συναρμολογήσατε μόνοι σας το
δισκοπρίονο όπως περιγράφεται στις
οδηγίες συναρμολόγησης (BKS κιτ).
Στο προσυναρμολογημένο δισκοπρίονο,
προφίλ οδηγού και κλίμακα γωνίας είναι
ήδη συναρμολογημένα στον εγκάρσιο
οδηγό από το εργοστάσιο.
Ορθογώνια ευθυγράμμιση εγκάρσιου
οδηγού
3
Επισήμανση:
Χρησιμοποιήστε για την ευθυγράμμιση
του εγκάρσιου οδηγού ένα γωνιόμετρο.
Διασφαλίστε μετά την ευθυγράμμιση με
δοκιμαστική τομή, ότι ο εγκάρσιος
οδηγός είναι ρυθμισμένος σε ορθή
γωνία.

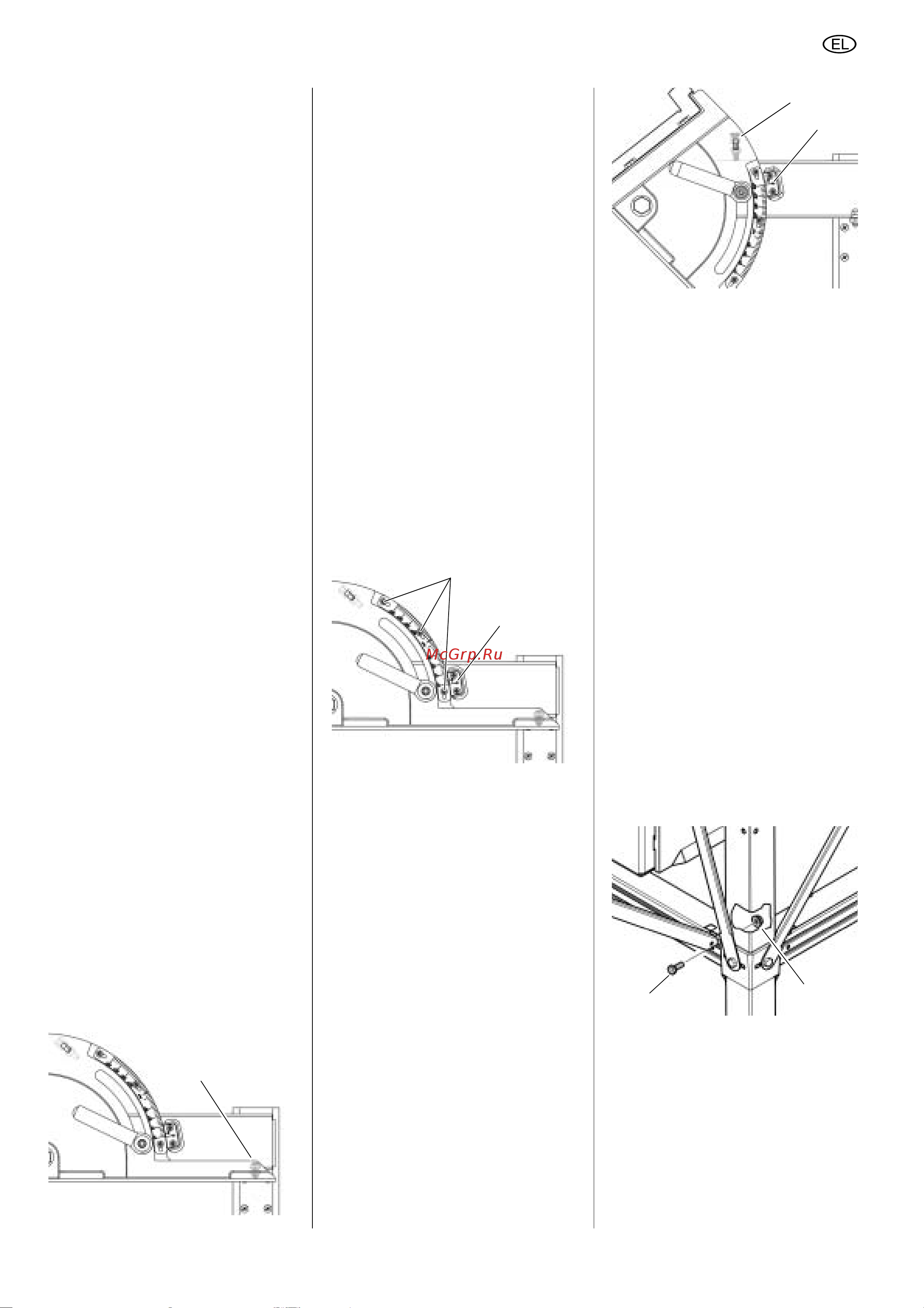

1. Βιδώστε ή ξεβιδώστε τη βίδα
ρύθμισης 0 μοιρών (ακέφαλη βίδα)
(45)
, για να ρυθμίσετε με ακρίβεια
τον εγκάρσιο οδηγό σε ορθή γωνία
προς τον πριονόδισκο.
2. Βιδώστε γερά τη βίδα ρύθμισης 0
μοιρών.
3. Εκτελέστε δοκιμαστική τομή με
κατάλοιπο κατεργαζόμενου τεμαχίου.
– Στη συνέχεια ελέγξτε με
γωνιόμετρο την τομή στο
κατάλοιπο τεμαχίου.
4. Ενδεχ. επαναλάβετε τις ρυθμίσεις,
μέχρι να ρυθμιστεί ο εγκάρσιος
οδηγός σε ορθή γωνία.
Ευθυγράμμιση κλίμακας γωνίας
3
Επισήμανση:
Για να μπορέσετε να καθορίσετε με
ακρίβεια τη γωνία για κοπές λοξότμησης
στον εγκάρσιο οδηγό, η κλίμακα γωνίας
πρέπει να ευθυγραμμιστεί στην κλίμακα
βερνιέρου.
5. Χαλαρώστε τις τρεις λαμαρινόβιδες
(46)
της κλίμακας γωνίας.
6. Μετατοπίστε την κλίμακα γωνίας έτσι
ώστε η ένδειξη μηδέν να δείχνει στην
ένδειξη μηδέν της κλίμακας του
βερνιέρου
(47)
.
7. Σφίξτε τις τρεις λαμαρινόβιδες της
κλίμακας γωνίας.
Ρύθμιση εγκάρσιου οδηγού σε
μέγιστη γωνίας κοπής λοξότμησης
3
Επισήμανση:
Η μέγιστη γωνία για κοπές λοξότμησης
είναι 45°.
8. Βιδώστε ή ξεβιδώστε τη βίδα
ρύθμισης 45 μοιρών
(48)
τόσο, ώστε
ο εγκάρσιος οδηγός να σταματά σε
ρύθμιση γωνίας ακριβώς 45°. Η
ένδειξη 45 μοιρών της κλίμακας
γωνίας πρέπει ταυτόχρονα να δείχνει
στην ένδειξη μηδέν της κλίμακας
βερνιέρου
(49)
.
9. Βιδώστε γερά τη βίδα ρύθμισης 45
μοιρών
(48)
.
6.4 Επέκταση πάγκου
3
Επισήμανση:
Τα στηρίγματα της επέκτασης πάγκου
πρέπει να βιδώνονται σταθερά στον
πάγκο πριονίσματος.
Βίδωμα επέκτασης πάγκου
1. Εισάγετε τα γωνιασμένα άκρα των
στηριγμάτων στις εγκοπές της
τραβέρσας στην πίσω πλευρά του
πριονιού και ωθήστε τα προς τα έξω.
2. Βιδώστε σφιχτά τα στηρίγματα με μία
εξάγωνη βίδα
(51)
και ένα εξάγωνο
παξιμάδι
(50)
όπως φαίνεται στη
δοκό.
Σφίξτε τις βιδωτές συνδέσεις
Ελέγξτε τις βιδωτές συνδέσεις στη
συσκευή. Σφίξτε τις βιδωτές συνδέσεις
με κατάλληλο εργαλείο με το χέρι.
Κατά το σφίξιμο των βιδών πρέπει να
προσέξετε τα ακόλουθα σημεία:
– Η συσκευή πρέπει να στέκεται καλά
και οριζόντια μετά το σφίξιμο των
βιδών.
45
46
47
49
48
50
51
