POLSKI
58
– Nie używać pierścieni
redukcyjnych; w przeciwnym
razie piła tarczowa może się
poluzować.
–Piły tarczowe muszą być
zamontowane w taki sposób, aby
nie występowało niewyważenie
oraz bicie i aby piły nie luzowały
się podczas pracy.
7. Nałożyć zewnętrzny kołnierz piły
tarczowej
(79).
– BKS 450 Plus 5,5 DNB:
Dwa występy zabieraka na
zewnętrznym kołnierzu piły
tarczowej muszą wejść w oba
wybrania wałka piły tarczowej.
– BKS 400 Plus 3,1 WNB i
BKS 400 Plus 4,2 DNB:
Dwa występy zabieraka na
wewnętrznym kołnierzu piły
tarczowej muszą wejść w oba
wybrania zewnętrznego kołnierza
piły tarczowej.
ANiebezpieczeństwo!
– Nie przedłużać narzędzia do
mocowania piły tarczowej.
– Nie dokręcać śruby mocującej
przez uderzanie w narzędzie.
8. Śrubę (77) mocującą piłę tarczową
(gwint lewoskrętny!) wkręcić w
wałek piły tarczowej i dokręcić.
Przytrzymać, zakładając klucz
oczkowy na zewnętrznym kołnierzu
piły tarczowej
(79).

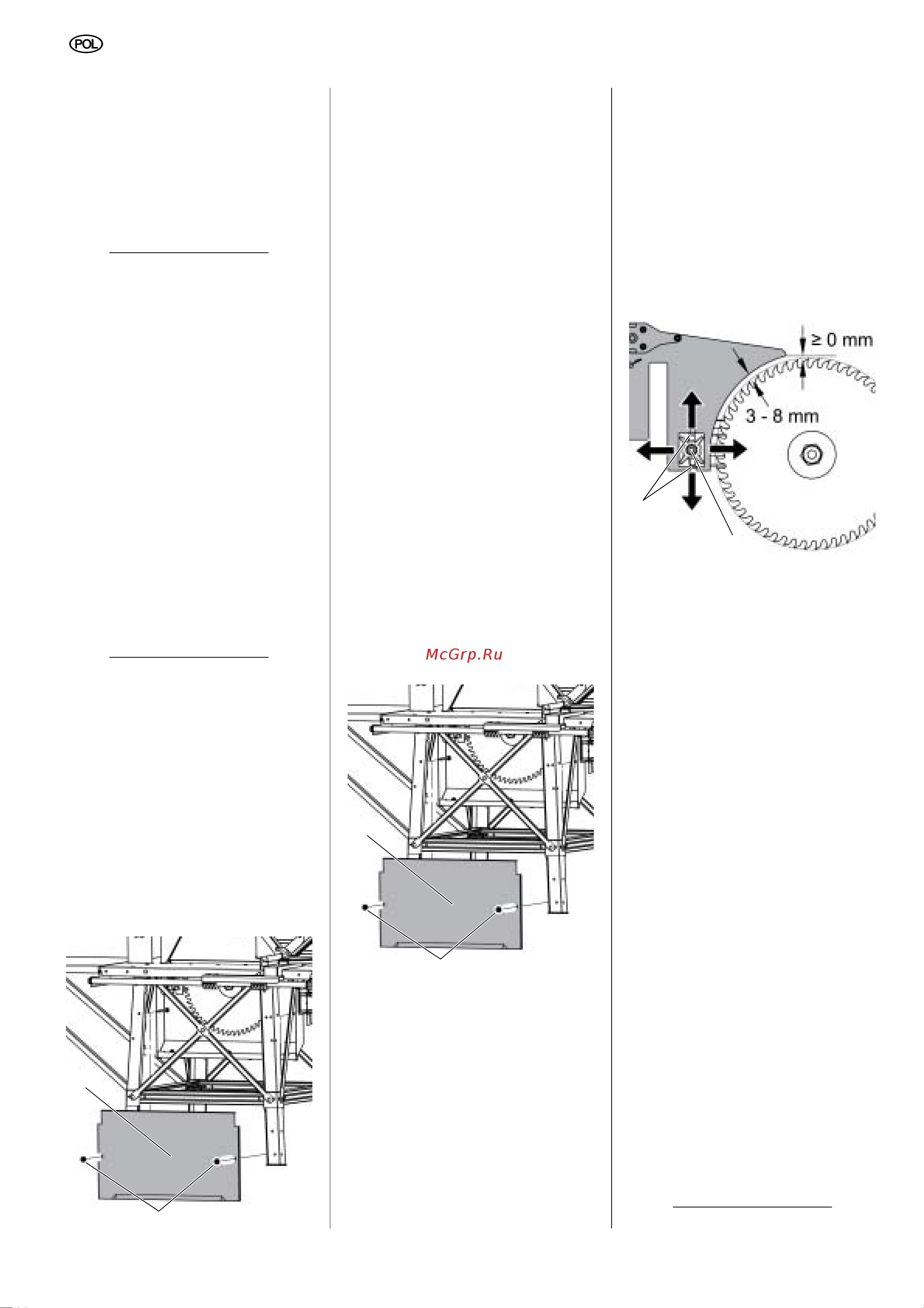

9. Osłonę zabezpieczającą (81)
zamontować na skrzynce na wióry.
W tym celu:
–Założyć osłonę zabezpieczającą.
– Przykręcić nakrętki sześciokątne
(80) mocujące osłonę
zabezpieczającą (81).
9.2 Ustawianie klina
rozszczepiającego
3 Wskazówka: BKS (wstępnie
zmontowany)
Klin rozszczepiający jest fabrycznie
ustawiany względem piły tarczowej.
Mimo to niezbędne są kontrola i
regulacja (w razie potrzeby) odległości
klina rozszczepiającego od piły
tarczowej.
3 Wskazówka: BKS (zestaw
budowlany)
Przed zamocowaniem klina
rozszczepiającego i osłony piły w
sposób przedstawiony w „Instrukcji
montażu” należy wyregulować
ustawienie klina rozszczepiającego w
linii z piłą tarczową oraz jego odległość
od piły tarczowej.
W celu wyrównania klina
rozszczepiającego należy najpierw:
• Zdjąć osłonę zabezpieczającą (83)
przy skrzynce na wióry. W tym celu:
–Odkręcić i schować nakrętki
sześciokątne mocujące
(82)
osłonę zabezpieczającą.
–Zdjąć osłonę, poprowadzić ją w
dół i przechować.
Ustawianie klina rozszczepiającego
w linii z piłą tarczową
1. Odkręcić cztery śruby B (zob.
„Instrukcja montażu”, punkt 4) na
wsporniku klina rozszczepiającego.
2. Odkręcić cztery śruby M (zob.
„Instrukcja montażu”, punkt 11) na
bloku podporowym klina
rozszczepiającego.
3. Ustawić klin rozszczepiający w linii
z piłą tarczową.
4. Dokręcić cztery śruby B.
5. Dokręcić cztery śruby M.
Ustawianie odstępu klina
rozszczepiającego od piły tarczowej
Odstęp pomiędzy zewnętrzną
krawędzią piły tarczowej a klinem
rozszczepiającym powinien wynosić
3–8 mm.
Klin rozszczepiający musi wystawać
przynajmniej na tyle ze stołu pilarki, co
piła tarczowa.
1. Poluzować o jeden obrót nakrętkę z
kołnierzem zębatym (Keps)
(84) na
uchwycie klina rozszczepiającego.
2. Ustawić odległość klina
rozszczepiającego od piły
tarczowej.
3. Wysokość klina rozszczepiającego
dopasować do piły tarczowej.
3 Wskazówka
Podczas dokręcania nakrętki z
kołnierzem zębatym (Keps) zwrócić
uwagę, aby oba występy
(85) na
elemencie dociskowym uchwytu klina
rozszczepiającego znajdowały się w
prowadnicy uchwytu.
4. Dokręcić nakrętkę z kołnierzem
zębatym.
Po ustawieniu zamontować ponownie
osłonę zabezpieczającą na skrzynce na
wióry.
9.3 Przechowywanie
urządzenia
ANiebezpieczeństwo!
Należy tak przechowywać
urządzenie,
–aby nie mogło być uruchomione
przez osoby nie powołane i
– aby nikt nie mógł się zranić przy
stojącym urządzeniu.
81
80
82
83
84
85
