РУССКИЙ
73
AОпасность!
– Не удлинять инструмент для
привинчивания пильного
полотна.
– Не завинчивать стяжной болт,
ударяя по инструменту.
8. Поворачивать стяжной болт (77)
крепления пильного полотна
(левая резьба!) и затянуть. Для
удерживания использовать
кольцевой ключ на наружном
фланце пильного полотна
(79).

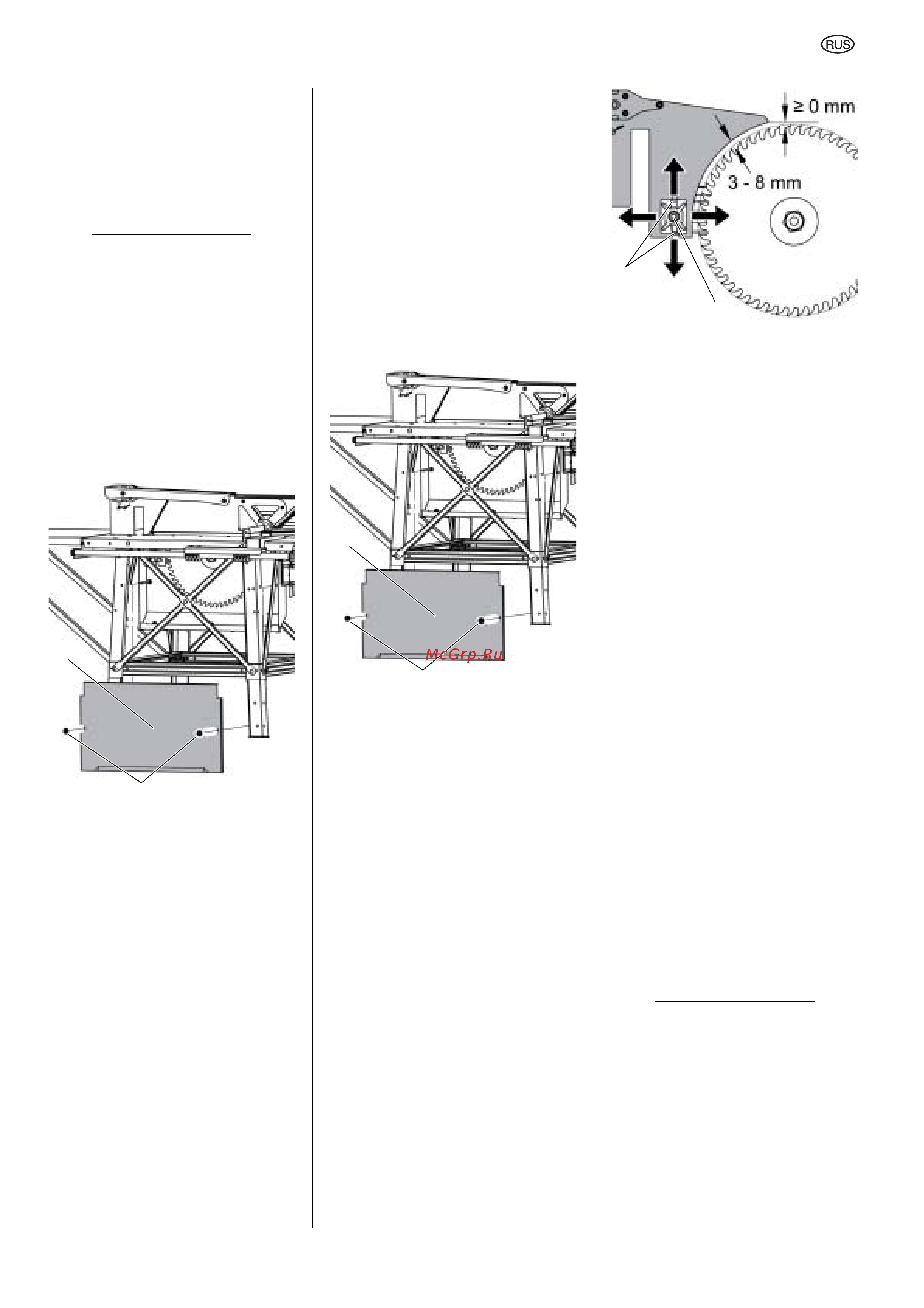

9. Установить защитную крышку (81)
на ящике для стружки. Для этого:
– Надеть защитную крышку.
– Закрутить шестигранные гайки
(80) на защитной крышке (81).
9.2 Выравнивание
расклинивающего ножа
3 Указание: круглопильный
станок (предварительная сборка)
Расклинивающий нож выровнен по
отношению к пильному полотну
уже на заводе. Несмотря на это
необходимо регулярно проверять
расстояние между расклинивающим
ножом и пильным полотном и при
необходимости выравнивать.
3 Указание: круглопильный
станок (набор комплектующих
элементов)
Прежде чем прикрепить
расклинивающий нож и колпак для
отсасывания стружки, как описано
в руководстве по монтажу,
расклинивающий нож необходимо
выровнять соосно пильному
полотну, а также необходимо
выровнять его расстояние до
пильного полотна.
Для выравнивания расклинивающего
ножа сначала:
• Снять защитную крышку (83) на
ящике для стружки. Для этого:
– Ослабить и сохранить
шестигранные гайки (82) на
защитной крышке.
– Снять защитную крышку,
вынуть через низ и сохранить.
Выравнивание расклинивающего
ножа соосно пильному полотну
1. Ослабить четыре болта B (см.
руководство по монтажу, шаг 4)
на несущей опоре
расклинивающего ножа.
2. Ослабить четыре болта M (см.
руководство по монтажу, шаг 11)
на опорном блоке
расклинивающего ножа.
3. Выровнять расклинивающий нож
соосно пильному полотну
4. Затянуть четыре болта B.
5. Затянуть четыре болта M.
Настройка расстояние между
расклинивающим ножом и
пильным полотном
Расстояние между наружным краем
пильного полотна и расклинивающим
ножом должно составлять 3 - 8
мм.
Расклинивающий нож должен
выступать от стола пильного станка
минимум на такое же расстояние, как
и пильное полотно.
1. Ослабить кулачковую гайку (84)
на держателе расклинивающего
ножа на один поворот.
2. Выровнять расстояние между
расклинивающим ножом и
пильным полотном.
3. Настроить высоту
расклинивающего ножа в
соответствии с пильным
полотном.
3 Указание:
При затягивании кулачковой гайки
следите за тем, чтобы оба
выступа (85) на спрягаемой детали
держателя расклинивающего ножа
находились в шине держателя
расклинивающего ножа.
4. Затянуть кулачковую гайку.
После выравнивания снова
установить защитную крышку на
ящик для стружки.
9.3 Хранение станка
AОпасность!
Храните станок таким образом,
– чтобы на нем не могли
работать неуполномоченные
лица и
– никто не мог пораниться о
стоящий станок.
A Внимание!
Не хранить станок в
незащищенном виде на открытом
воздухе или во влажном
помещении.
81
80
82
83
84
85
