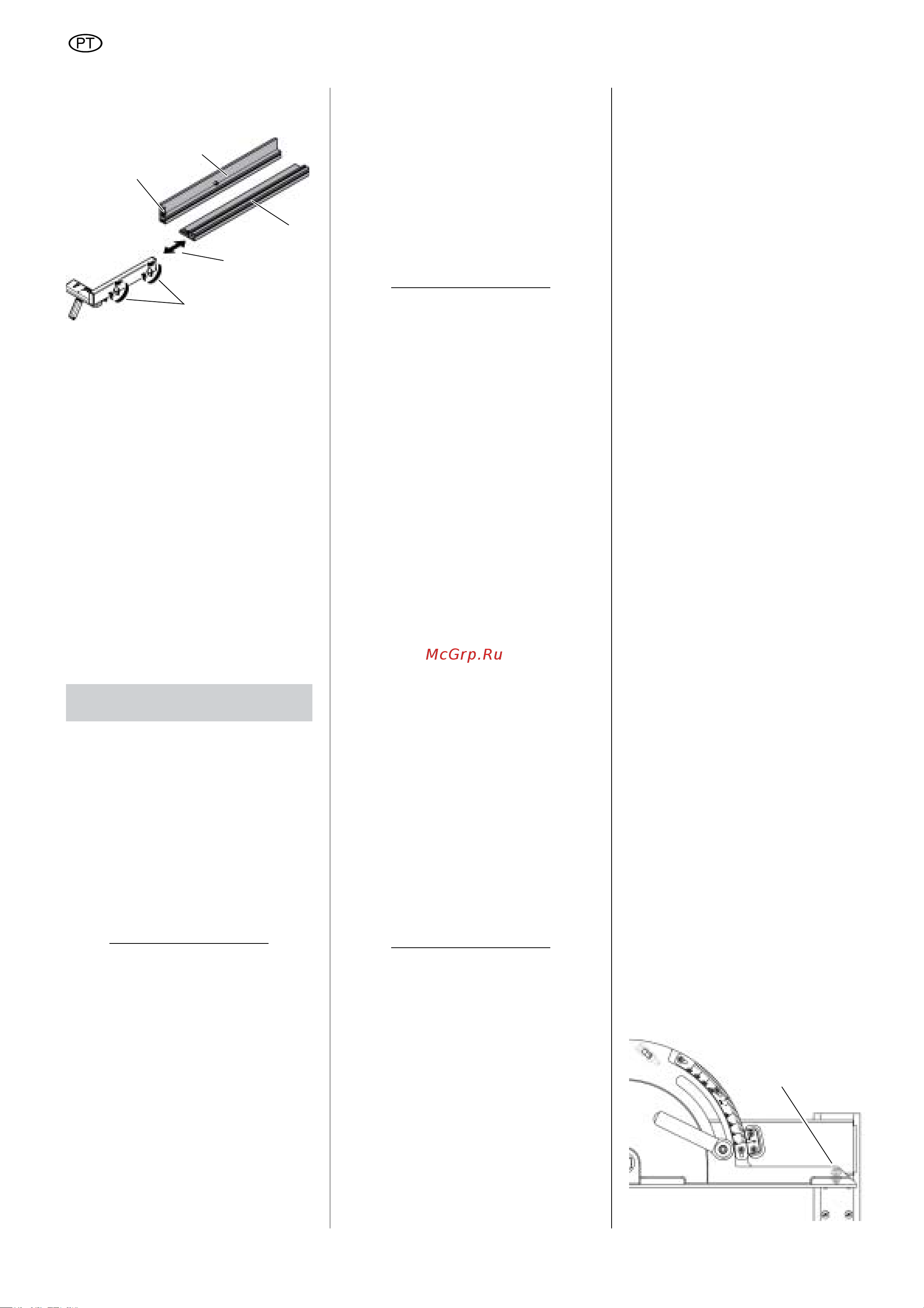

PORTUGUÊS
8
– Porcas de orelha
(43)
para se fixar e
soltar o perfil de encosto:
Superfície de ataque alta
(40)
:
– para serrar peças a trabalhar altas.
Superfície de ataque baixa
(41)
:
– para serrar peças a trabalhar planas.
Ajuste longitudinal
(42)
:
– Adequação do encosto paralelo ao
comprimento da peça a ser trabalha
-
da;
Com ajuda da escala da bancada es-
tampada
(38)
, ajustar a distância do en-
costo paralelo em função da lâmina de
serra.
Caso não esteja a precisar da espátula,
pode fixá-lo de forma a que o seu aces
-
so sempre seja fácil no lugar de fixação
(44)
no perfil do encosto paralelo.
A
Perigo!
As modificações ou o uso de peças
não verificadas e autorizadas pelo fa
-
bricante podem causar danos impre-
visíveis durante o funcionamento!
– Utilize apenas as peças fornecidas
pelo fabricante.
– Não realize qualquer modificação
nas peças.
Observando-se as seguintes indica-
ções, não se terá problema durante a
colocação:
•
Leia cada procedimento antes de re-
alizar qualquer operação.
•
Prepare as peças correspondentes
para cada passo de trabalho.
3
Indicação: BKS (set)
Consulte paralelamente às indicações
de colocação e de ajustes também as
instruções para montagem.
A
Perigo devido a dispositivos
de segurança defeituosos
Preste atenção sobretudo ao montar
tampa de aparas e cunha de separa
-
ção nas uniões roscadas. As mangas
distanciadoras AS (vide Instrução
para montagem, etapas 14 e 16) não
devem empenar, do contrário o dispo
-
sitivo de segurança tampa de aparas
não funcionará corretamente.
6.1 Montagem
•
Colocar a máquina sobre uma base
estável e plana.
•
A fim de alinhar a área da bancada
horizontalmente, compense os des-
nivelamentos ou pontos lisos no
chão utilizando um material adequa
-
do. Depois, controle se o aparelho
está firmemente em pé e bem está
-
vel.
•
Na área onde se encontra a serra
circular não deve haver obstáculos e
objetos onde se possa tropeçar.
•
Prestar atenção para que haja espa-
ço suficiente para manejar peças de
trabalho grandes.
Para maior estabilidade, a máquina
pode ser fixada a base:
1. Colocar a máquina completamente
montada no lugar escolhido e marcar
os pontos de perfuração.
2. Deitar a máquina de lado e fazer os
furos no chassi.
3. Alinhar a máquina sobre os furos e
aparafusar no chassi.
A
Perigo ocasionado pelo pó de
madeira!
Conecte sempre um dispositivo de
aspiração à serra, caso utilize a mes
-
ma em recintos fechados.
6.2 Alinhar a lâmina de serra à
bancada
3
Nota:
Os ajustes descritos neste capítulo são
necessários, caso o Senhor mesmo
monte a serra circular como descrito na
Instrução para montagem (set BKS).
Na serra circular pré-montada, a lâmina
de serra já está alinhada pela fábrica na
linha em relação à bancada (fenda da
bancada).
Alinhar a lâmina de serra à bancada
3
Nota:
Montar primeiro a lâmina de serra (veja
capítulo "Trocar lâmina de serra").
Após ter montado a lâmina de serra, ali-
nhá-la, como descrito a seguir, em rela-
ção a mesa:
1. Soltar os quatro parafusos:
– BKS 400: Soltar parafusos
AD
(vi-
de Instrução para montagem, ca-
pítulo 3a) nas chapas protectoras
do motor.
– BKS 450: Soltar parafusos
AD
(vi-
de Instrução para montagem, ca-
pítulo 3b) no motor.
2. Alinhar lâmina de serra centralizan-
do-a e na linha em relação à banca-
da (fenda na bancada).
3. Apertar os quatro parafusos.
3
Nota:
Por fim, alinhe a cunha de separação na
linha em relação à lâmina de serra (vide
capítulo "Alinhar cunha de separação").
6.3 Ajustar encosto transver-
sal
3
Nota:
Os ajustes descritos neste capítulo são
necessários, caso o Senhor mesmo
monte a serra circular como descrito na
Instrução para montagem (set BKS).
Na serra circular pré-montada o perfil de
encosto e a escala de ângulo na esqua
-
dria transversal já estão ajustadas pela
fábrica.
Alinhar a esquadria transversal retan-
gularmente
3
Nota:
Para alinhar a esquadria transversal utili-
ze um goniômetro. Após o alinhamento
com um corte de teste, certifique-se se a
esquadria transversal está ajustada re
-
tangularmente.
6. Colocação
40
41
42
43
44
45
