ПОДЪЕМНИК СТРОИТЕЛЬНЫЙ «УМЕЛЕЦ» ПС-500

тельферным постом и микровыключателем, который в процессе эксплуатации

крепится к передвижной кошке.

4.1.6. Рабочим органом подъемника является подвеска 7 с кошкой 6.

Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки

по пролётной балке осуществляется вручную.

Кошка имеет специальный фиксатор, который зацепляется за крюк,

расположенный на конце балки и не позволяет кошке перемещаться во время

подъёма/опускания подвески.

4.2. Описание электрической части.

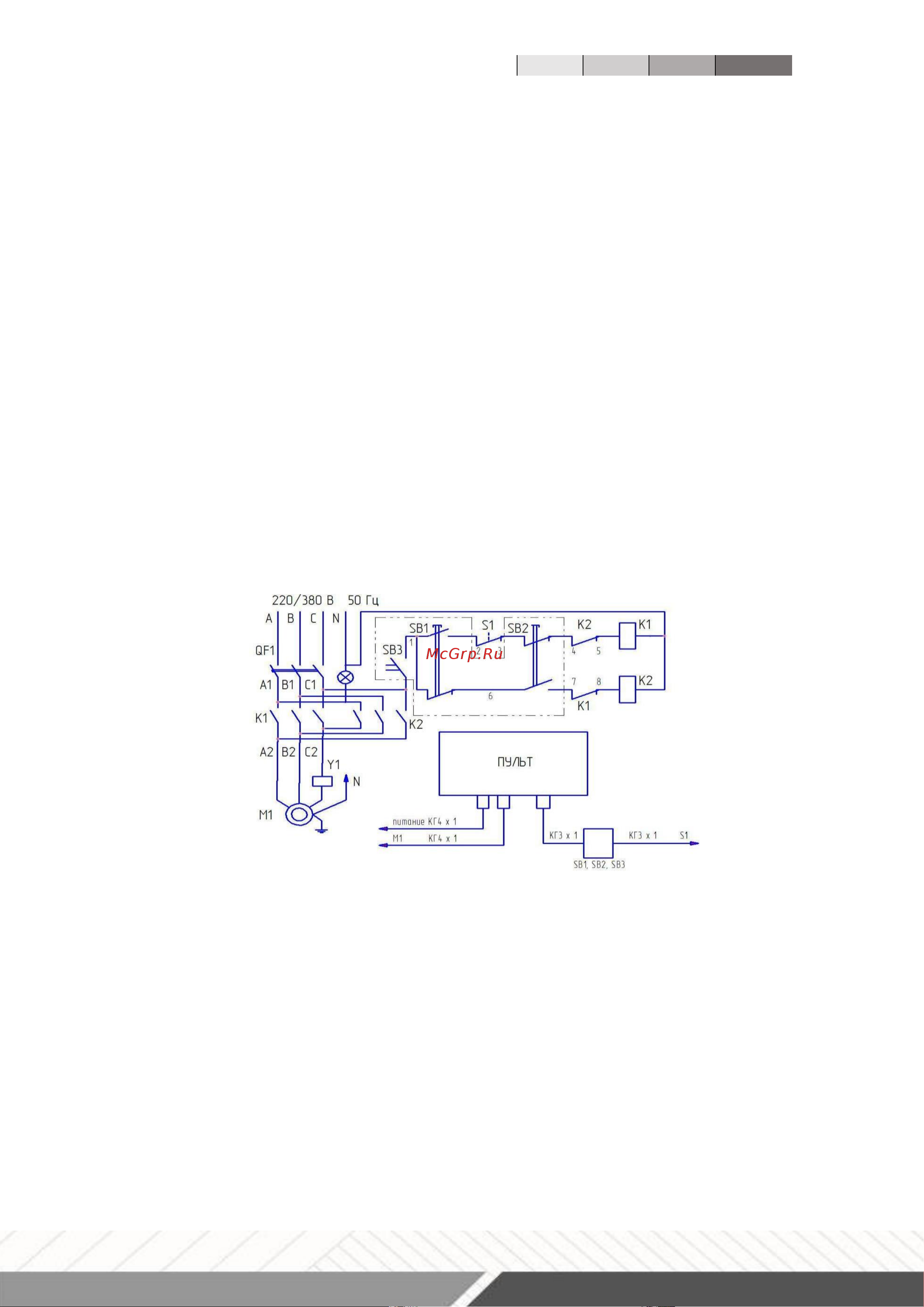

4.2.1. Схема электрическая принципиальная подъемника приведена на

рисунке 1.

4.2.2. В состав электрооборудования входят:

о Электродвигатель со встроенным электромагнитным тормозом М1,

Y1;

. пост тельферный SB1, SB2, SB3 (пКт-20У2);

. микровыключатель 51 серии МП;

. пускатели K1, К2 (ПМЛ-50104А);

. выключатель автоматический QF1 (ВА51 -25-34001 0РУХл3).

Рис. 1

4.2.3. Выключатель QF1 и пускатели К1, К2 расположены в пульте

управления, входящего в состав электрической лебедки.

4.2.4. Подача трехфазного напряжения 380 В и защита электрических цепей

от токов короткого замыкания осуществляется выключателем QF1.

4.2.5. Включение электропривода для подъема и опускания груза

осуществляется соответствующими пускателями К1, К2, при помощи поста

тельферного SB1, SB2, SB3 (ПКТ-20У2).

4.2.6. Микровыключатель S1 расположен на кошке и отключает

электродвигатель при подъеме подвески до крайнего верхнего рабочего

положения.
