Инструкция по эксплуатации
IN PULSE 220 CEL
- 8 -

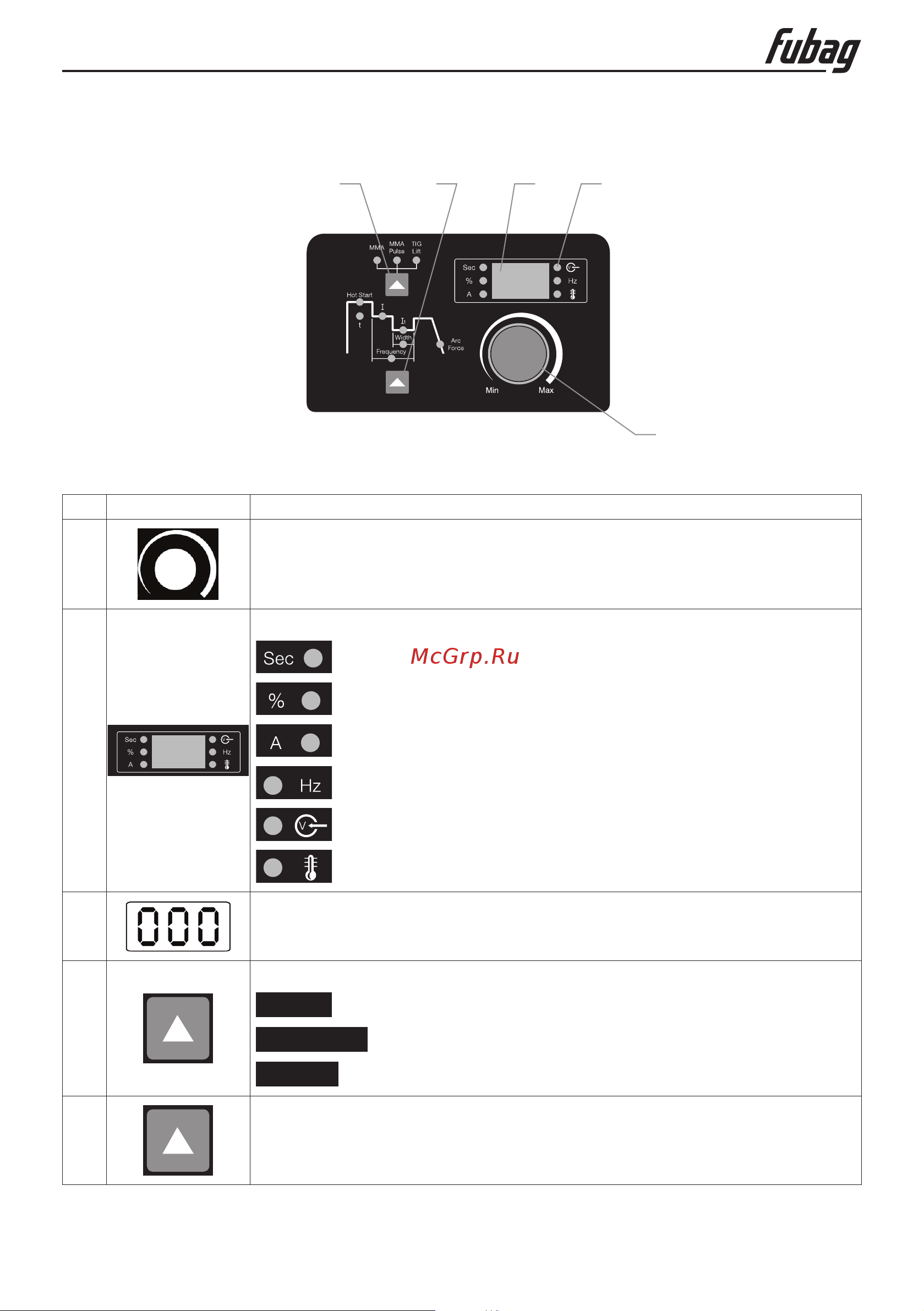

4.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Рис. 4.1
1
4 5 3 2
Поз. Символ Описание
1
Ручка. Настройка параметров
Вращение – настройка выбранного параметра
2
Индикация единиц измерения параметров
Индикатор времени, с
Индикатор тока HotStart, % от основного тока
Индикатор сварочного тока, А
Индикатор частоты, Гц
Индикация питания
Индикатор перегрева
3 Дисплей трёхразрядный, индикация параметров
4
Кнопка выбора метода сварки
MMA
MMA сварка
MMA Pulse
MMA сварка в режиме PULSE
TIG LIFT
Сварка TIG с контактным зажиганием дуги (TIG Lift)
5
Циклограмма с кнопкой выбора режима
(см. следующий раздел)
