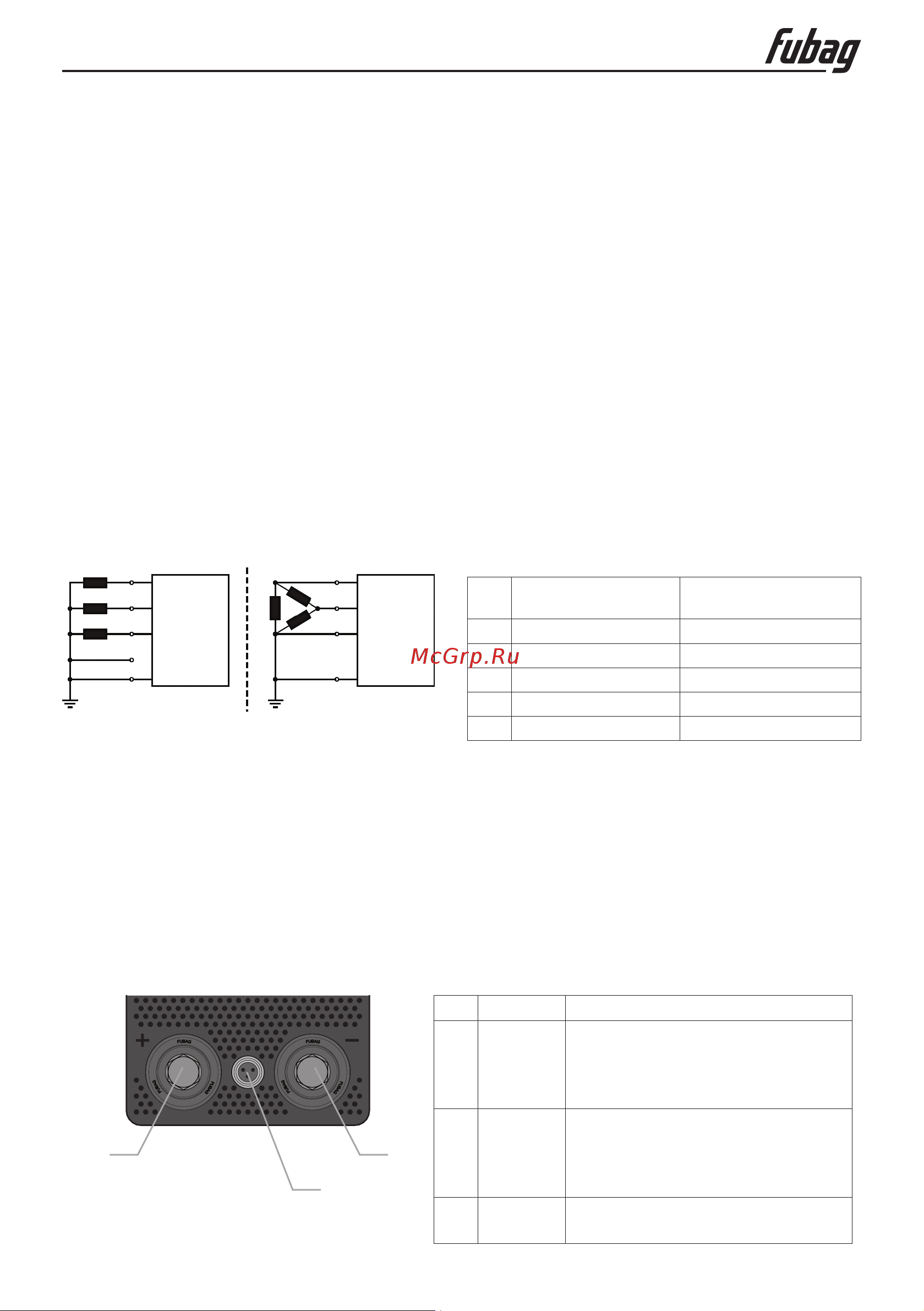

Инструкция по эксплуатации
IR 250/300 T
- 8 -
4.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому
илиматериальному ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным со-
гласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять толь-
ко специалист-электротехник в соответствии с национальными законами или предписаниями!
• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и ли-
нию питания!
• Во время работы в режиме генератора последний следует заземлить в соответствии
сруководством по его эксплуатации. Созданная сеть должна подходить для эксплуата-
ции аппаратов в соответствии с классом защиты I.
Аппарат можно подключать либо:
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке, например,
сзаземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L3 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
L1
L2
L3
N
PE
L1
L2
L3
PE
Рис. 4.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе «Технические характеристики».
4.4 РУЧНАЯ ДУГОВАЯ СВАРКА ПОКРЫТЫМИ ЭЛЕКТРОДАМИ, MMA
4.4.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ И КАБЕЛЯ МАССЫ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя
электродов, приведенными на упаковке электродов.
Поз. Символ Описание
1
―
Байонетный разъем,
сварочный ток «-»
Подсоединение электрододер-
жателя или кабеля массы
2
+
Байонетный разъем,
сварочный ток «+»
Подсоединение электрододер-
жателя или кабеля массы
3
Разъем управления для подклю-
чения пульта ДУ
12
Рис. 4.1
3
