Инвертор сварочный NEXT-14ОM (ID O320), NEXT-160M (ID O320), NEXT-180M (ID 3620),

NEXT-200M(ID O320), NEXT-220M (ID O320). Артикул 3 04 02 017, 3 04 02 018, 3 04 02 019,

3 04 02 020,

3 04 02 021.

Инвертор сварочный NEXT-14ОM (ID O320), NEXT-160M (ID O320), NEXT-180M (ID 3620),

NEXT-200M(ID O320), NEXT-220M (ID O320). Артикул 3 04 02 017, 3 04 02 018, 3 04 02 019,

3 04 02 020,

3 04 02 021.

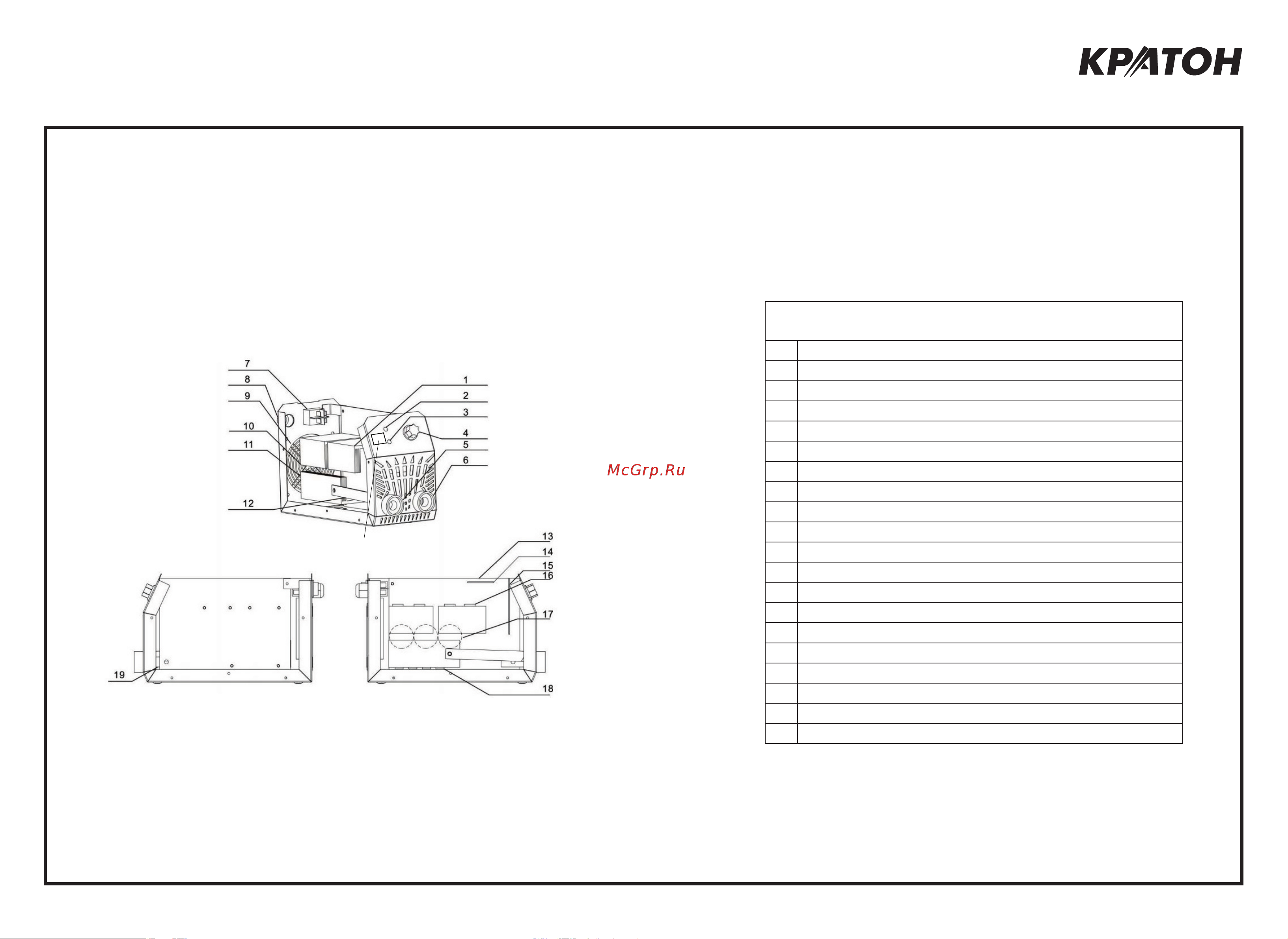

Приложение Б, информационное, справочное

Инвертор сварочный NEXT-140M (ID 0320), NEXT-160M (ID 0320), NEXT-180M (ID 0320), NEXT-200M (ID 0320),

NEXT-220M (ID 0320). Схема сборки, лист 2 - листов 5

Спецификация к схеме сборки № 2.

NEXT-160M (ID 0320).

1 Радиатор IGBT KT-SRQ-017

2 Индикатор сети

3 Индикатор перегрева

4 Ручка

5 Клемма силовая положительная DKJ/10-25

6 Клемма силовая отрицательная DKJ/10-25

7 Выключатель 25А/250V

8 Кабель электропитания

9 Вентилятор 9225DC24V

10 Радиатор IGBT KT-SRQ-019

11 Радиатор выпрямительный KT-SRQ-018

12 Шина KT-LT-011

13 Плата BT-11-BZK-004-A1

14 Плата питания BT-11-BSP-001-A0

15 Панель управления BT-11-BCL-001-A0

16 Транзистор IGBT 60A600V

17 Конденсатор 680UF/400V

18 Выпрямитель 70A200V

19 Шина KT-TP-008

20 Дисплей JSD5135N

Схема сборки № 2.

NEXT-160M (ID 0320), артикул 3 04 02 018
