Приложение Б, информационное, справочное

Инвертор сварочный NEXT-140M (ID 0320), NEXT-160M (ID 0320), NEXT-180M (ID 0320), NEXT-200M (ID 0320),

NEXT-220M (ID 0320). Схема сборки, лист 3 - листов 5

Спецификация к схеме сборки № 3.

NEXT-180M (ID 0320).

1 Радиатор IGBT KT-SRQ-014

2 Индикатор сети

3 Индикатор перегрева

4 Ручка

5 Клемма силовая положительная DKJ/10-25

6 Клемма силовая отрицательная DKJ/10-25

7 Выключатель 30А/250V

8 Кабель электропитания

9 Вентилятор 9225DC24V

10 Радиатор IGBT KT-SRQ-015

11 Радиатор выпрямительный KT-SRQ-016

12 Шина KT-LT-003

13 Плата BT-11-BZK-002-A3

14 Плата питания BT-11-BSP-001-A0

15 Панель управления BT-11-BCL-001-A0

16 Транзистор IGBT 40A600V

17 Конденсатор 560UF/400V

18 Выпрямитель 60A200V

19 Шина KT-TP-002

20 Дисплей JSD5135N

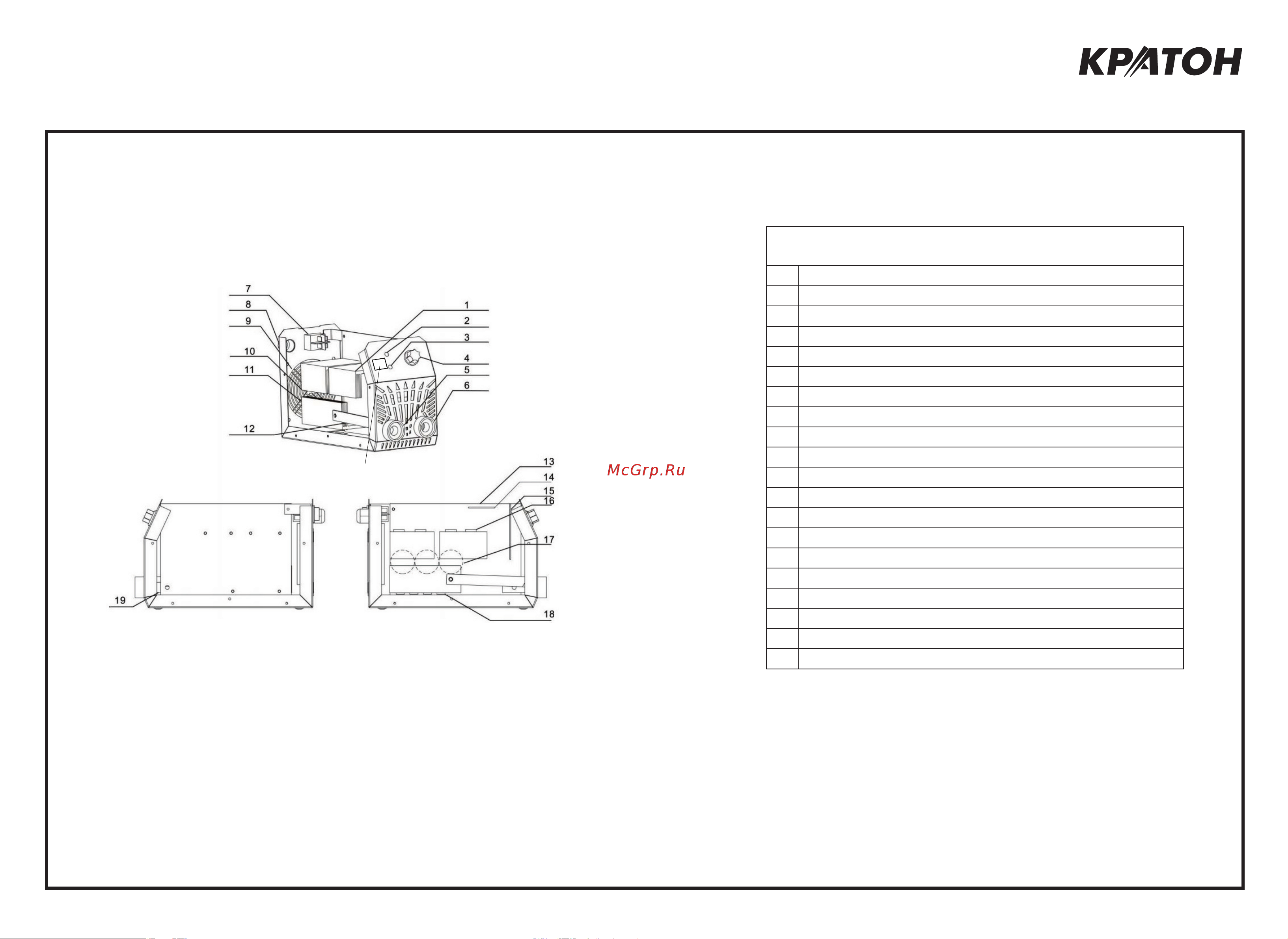

Схема сборки № 3.

NEXT-180M (ID 0320), артикул 3 04 02 019
