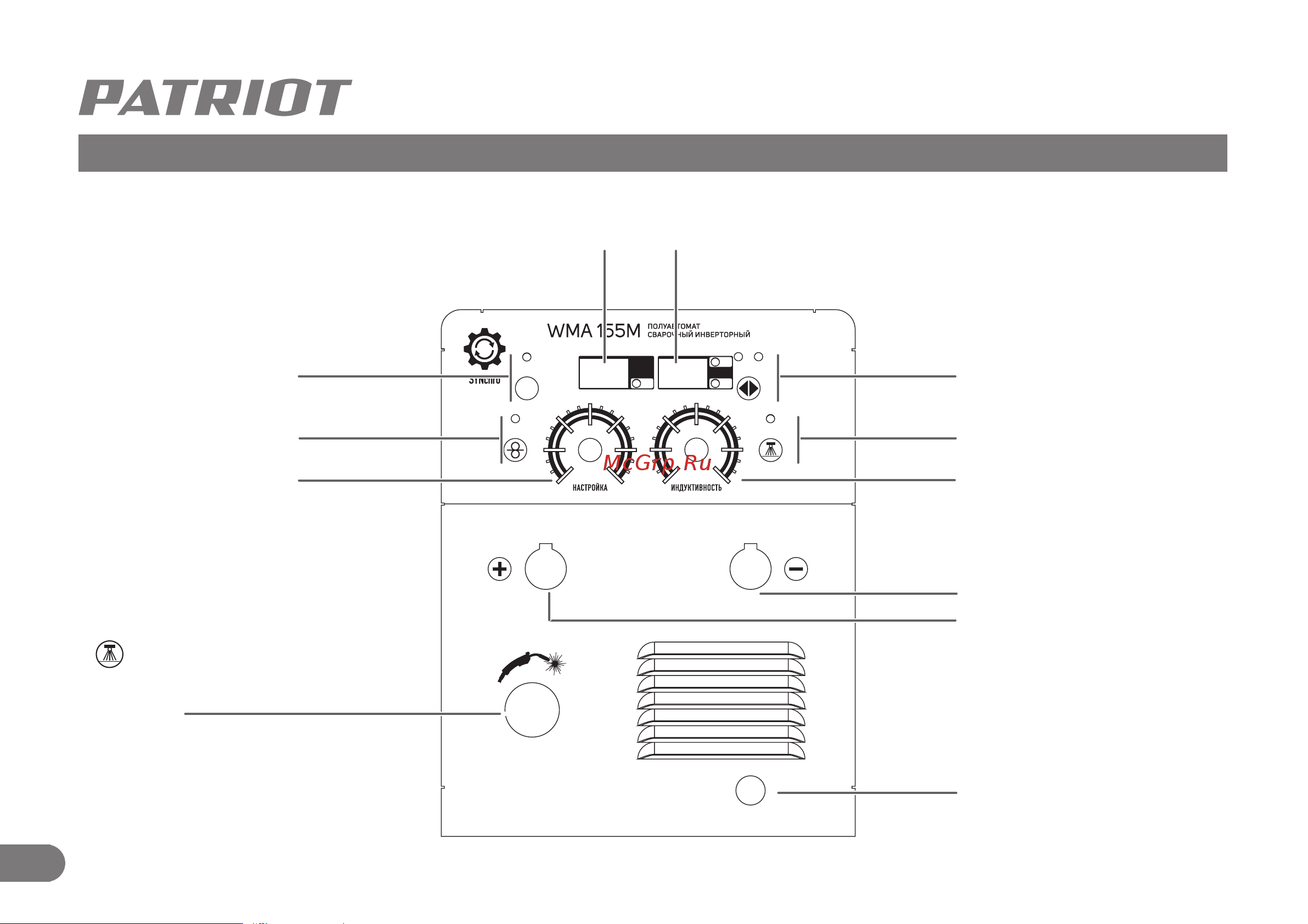

Patriot WMA 155M MIG/MAG/MMA, [9/32] Передняя панель
![Patriot WMA 155 M [9/32] Передняя панель](/views2/1918842/page9/bg9.png)
10
MMAM IG / MAG
VRD
+-
10-10
V
A
%
ТЕХНИЧЕСКИЕ ДАННЫЕ
Выход (-)
Выход (+)
Кабель коммутации
полярности горелки.
Индикация напряжения «В»
(только в режиме MIG-MAG)
Индикация тока «А» (режим MIG-MAG и MMA)
и подстройка напряжения «%» (режим MIG-MAG
Переключатель режимов MIG-MAG
и MMA (с индикацией)
Включение функции VRD
(с индикатором) только в режиме ММА
Кнопка включения функции подстройки
напряжения (режим MIG-MAG)
Регулятор индуктивности (только в
режиме MIG-MAG)
Кнопка протягивания проволоки
(с индикатором)
Сварочная горелка
Многофункциональный регулятор
настройки
1. Синхронная настройка ток и напряже-
ние (только в режиме MIG-MAG).
2. Подстройка напряжения в % от уста-
новленного при синхронной настройке
после включении функции подстройки
(только в режиме MIG-MAG).
3. Регулятор тока (в режиме MMA).
Передняя панель
