48
6. Заправьте новый канал.
7. Закрутите сварочный нако-
нечник.
8. Наденьте уплотнительное
кольцо и цангу.
9. Закрутите прижимную гайку
с помощью инструмента.
10. Отрежьте канал, вылет ре-
комендовано оставить 2 – 3 мм.

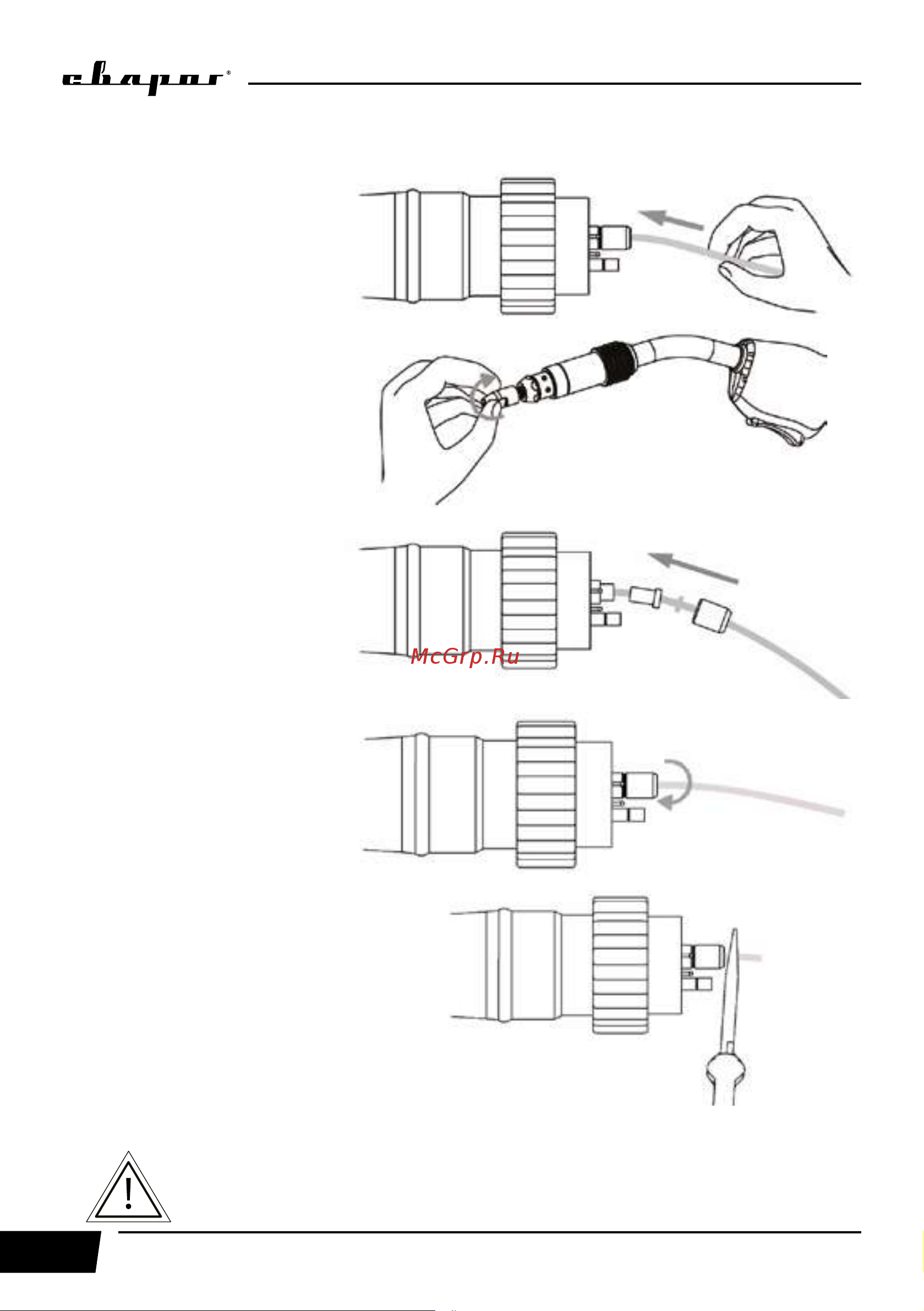

Рис. 10.4. Смена тефлонового канала.
Канал поставляется с запасом по длине.
