REAL TIG 200 P

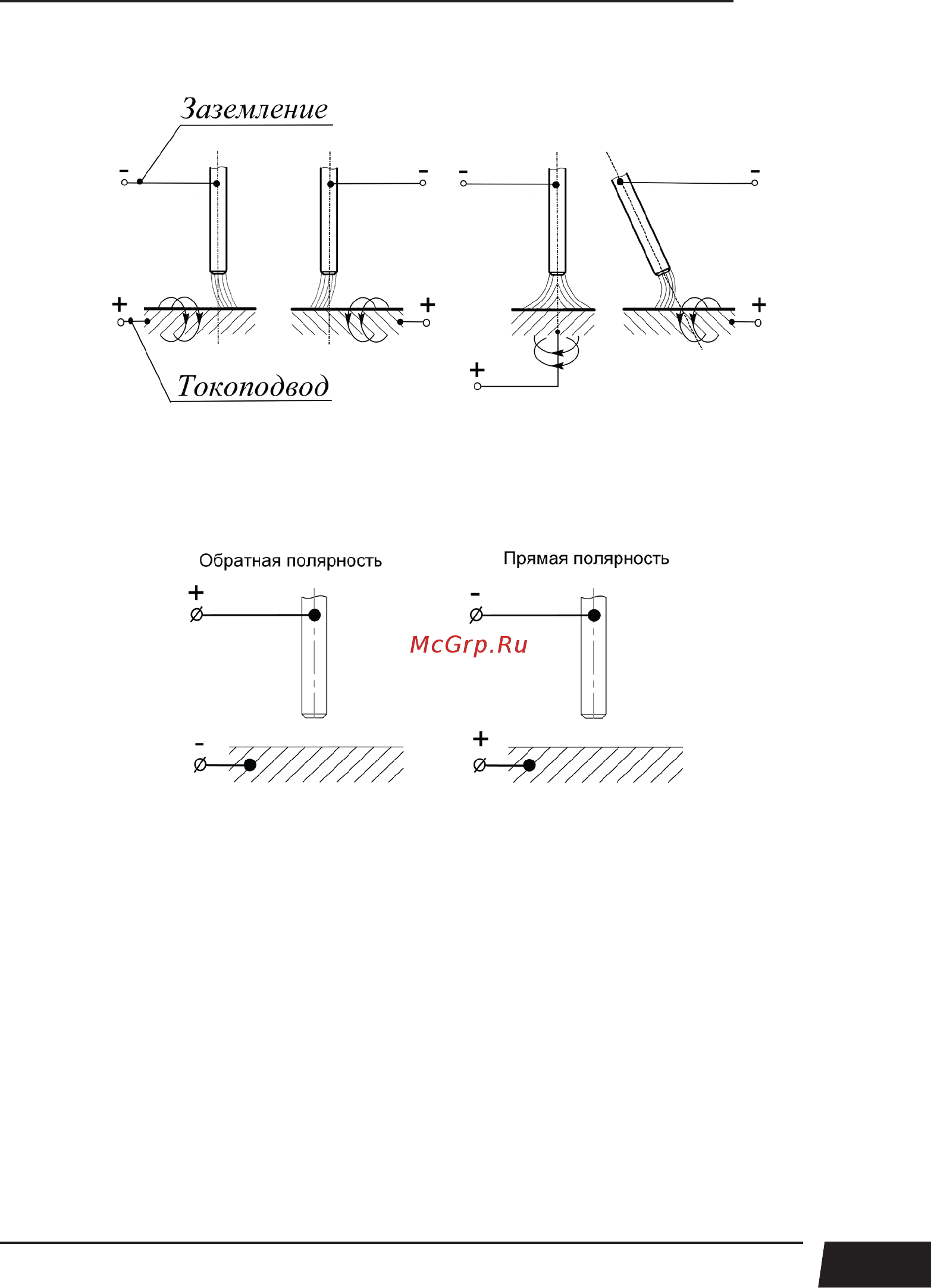

Рис. 9.5. Схема отклонения дуги постоянного тока.
Существует два способа подключения сварочного оборудования для работы на
постоянном токе (см. рис. 9.6):
Рис. 9.6. Способы подключения.
• прямая полярность — электрододержатель (горелка) подсоединен к разъему «-», а
заготовка к «+»;
• обратная полярность — заготовка подсоединена к разъему «-», а электрододержатель
(горелка) к «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.
Неправильное подключение оборудования может вызвать нестабильность горения дуги,
разбрызгивание расплавленного металла и прилипание электрода.
Если не известна марка электрода и у вас возникли затруднения в выборе поляр-
ности, то учитывайте, что большинству марок электродов рекомендована обратная
полярность.
