33
REAL TIG 200 P

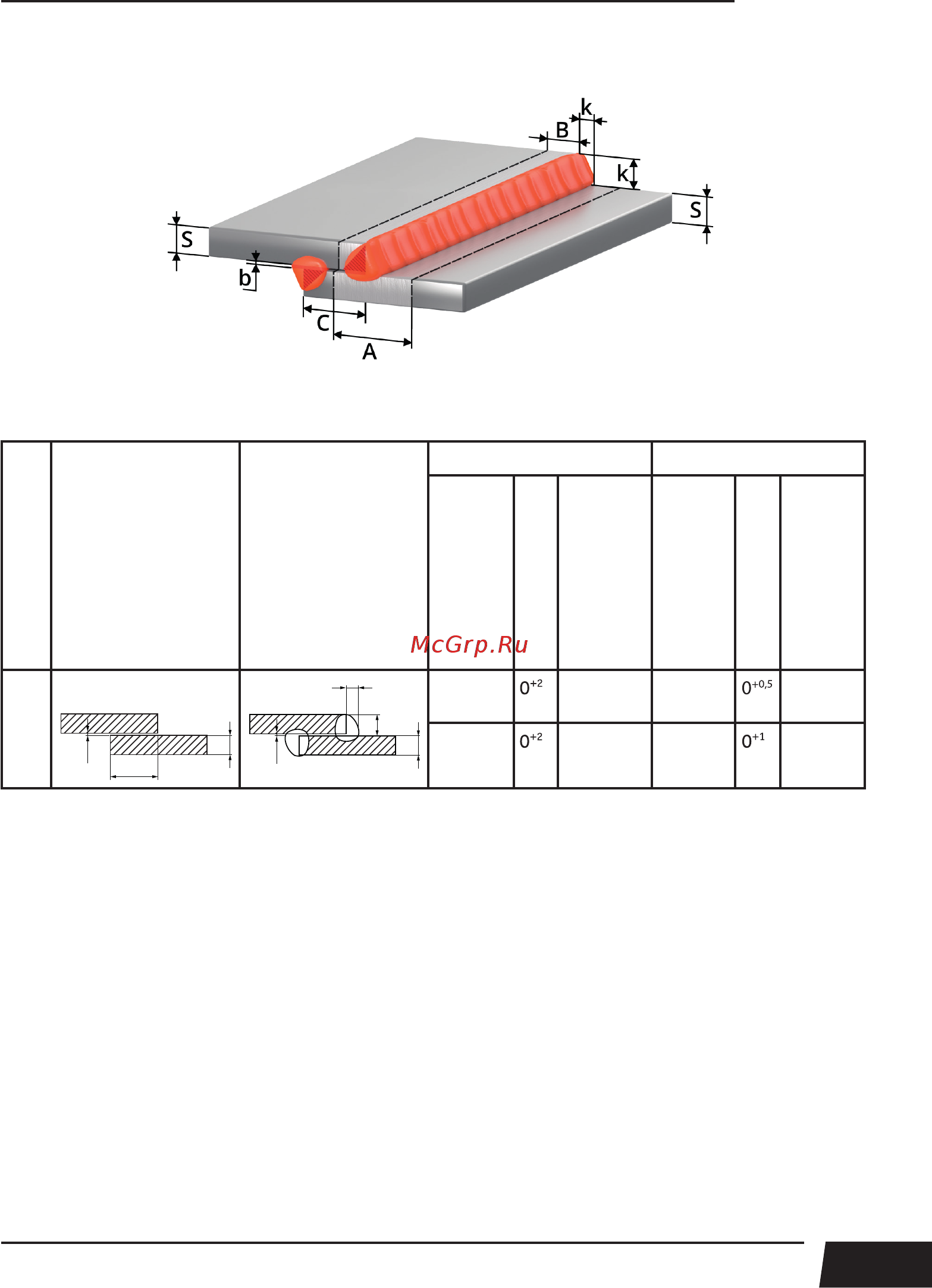

Рис. 10.5. Пример нахлесточного соединения.
№ Подготовка
кромок
Сварной шов Для MMA сварки Для TIG сварки
Толщина
свариваемого
металла S, мм
Зазор b, мм
Смещение
пластин C, мм
Толщина
свариваемого
металла S, мм
Зазор b, мм
Смещение
пластин C, мм
Н1
s
с
b
s
k
k
b
2,0-10,0 3,0-40,0 0,8-4,0 3,0-16,0
10 и
более
10 и
более
4 и
более
20 и
более
b (зазор) - кратчайшее расстояние между кромками собранных для сварки деталей.
k (катет углового шва) - кратчайшее расстояние от поверхности одной из свариваемых
частей до границы углового шва на поверхности второй свариваемой части.
g (высота усиления) - наибольшее расстояние от гипотенузы катета до поверхности лицевого шва.
h (глубина проплавления) - расстояние без высоты усиления шва между гипотенузой
катета и корнем соединения.
А (зона очистки до сварки) = S+2К+20
В (зона очистки до сварки) = К+10
А
2
(зона очистки до сварки) = е+20
е (ширина шва) - наибольшее расстояние сварного шва от одной свариваемой кромки до другой.
S - толщина основного металла.
c - расстояние от одной свариваемой кромки до другой.
Сварные соединения согласно ГОСТ 5264-80. Ручная дуговая сварка покрытым электро-
дом (ММА), ГОСТ 14771-76. Дуговая сварка в защитном газе (MIG/MAG, TIG).
Данные рекомендации носят ознакомительный характер.
