Белмаш BELMASH RDP430-16 S104A [13/21] Сверление на заданную глубину

Аккуратно, при помощи отвертки, поверните корпус

пружины против часовой стрелки и вставьте в отвертку

в следующий паз. Не убирайте отвертку.

Затяните гайки (не слишком сильно, так как это может

ограничить подвижность гильзы).

Проверьте натяжение пружины, проворачивая рукоятку

подачи. Если пружина недостаточно сжата, повторите

описанные выше шаги, проверяя сжатие после каждого

изменения.

4.4 Сверление на заданную глубину

Чтобы просверлить несквозное отверстие на заданную

глубину, отметьте глубину отверстия на заготовке.

Ослабьте ручку-фиксатор шкалы глубины (рис. 15).

При выключателе в положении ВЫКЛ, опускайте сверло

вниз до тех пор, пока его конец не окажется на заданной

глубине. Поверните шкалу глубины против часовой

стрелки до упора. Затяните ручку-фиксатор шкалы. Сверло

будет останавливаться на этой глубине до следующей

регулировки.

4.5 Перемещение и поворот сверлильной

головки

Для горизонтального перемещения (А) сверлильной голо-

вки (рис. 16), ослабьте рукоятку фиксации А (рис. 17)

и поворачивайте ручку (В) до достижения необходимого

результата. Затяните фиксатор (A).

Для наклона (В) сверлильной головки (рис. 16), ослабьте

фиксатор А (рис. 17). Затем оттяните пружинный штифт А

(рис. 18) и поверните сверлильную головку под необхо-

димым углом. Затяните рукоятку А (рис. 17).

Для поворота (С) сверлильной головки вокруг колонны

(рис. 16), ослабьте рукоятку фиксации С (рис. 8), поверните

головку. Затяните рукоятку.

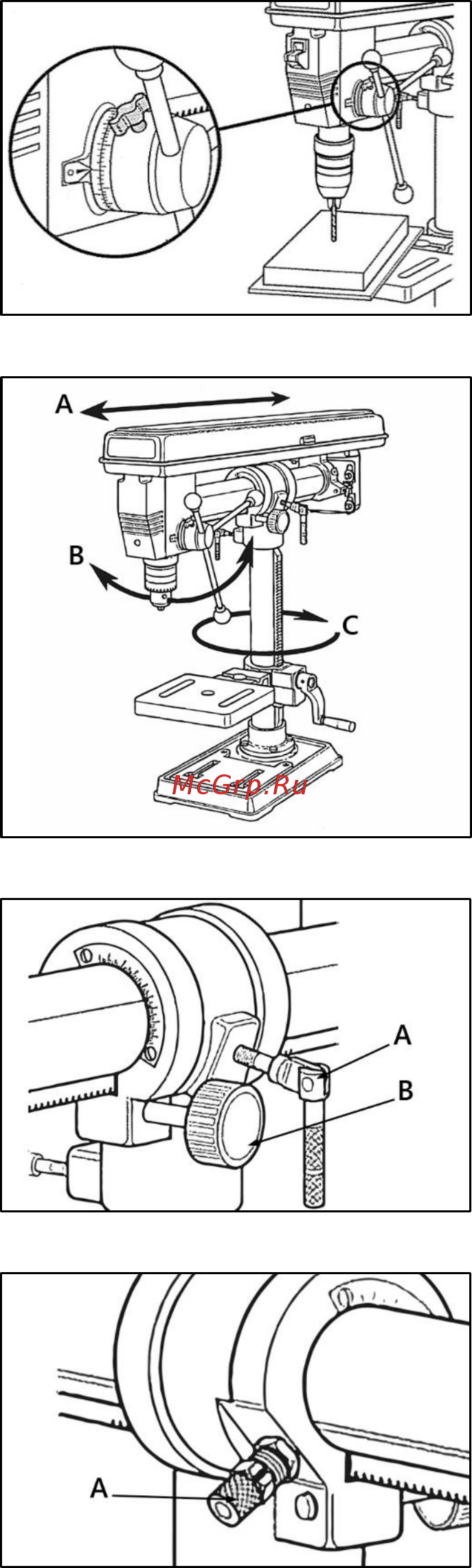

Рисунок 15.

Рисунок 16.

Рисунок 18.

Рисунок 17.
