5
3. Описание станка
3.1 Технические характеристики
JDP-8BM
Расстояние шпиндель-колонна 102,5
мм
Ход шпинделя 50 мм
Посадка патрона B16
Размер патрона 13 мм
Диаметр колонны 48 мм
Размер стола 165 x 158 мм
Количество ступеней вращения
шпинделя 5
Диапазон частоты вращения 550 -
2600 об/мин
Габаритный размеры 440x235x575
мм
Масса 16 кг
Питающая сеть 230 В ~1/N/PE 50 Гц
Потребляемая мощность 0,23 кВт S1
Рабочий ток 1,5 A
Удлинительный кабель (H05VV-F):
3x0,75 мм²
JDP-10BM
Расстояние шпиндель-колонна 125
мм
Ход шпинделя 60 мм
Конус шпинделя/посадка патрона
MК2/B16
Размер патрона 16 мм
Диаметр колонны 59,5 мм
Размер стола 193 x 198 мм
Количество ступеней вращения
шпинделя 12
Диапазон частоты вращения 250 -
2500 об/мин
Габаритный размеры500x320x838 мм
Масса 30 кг
Питающая сеть 230 В ~1/N/PE 50 Гц
Потребляемая мощность 0,35 кВт S1
Удлинительный кабель (H05VV-F):
3x0,75 мм²
JDP-13FM
Расстояние шпиндель-колонна 169
мм
Ход шпинделя 80 мм
Конус шпинделя/ посадка патрона
MК2/B16
Размер патрона 16 мм
Диаметр колонны 73 мм
Размер стола Ø300 мм
Количество ступеней вращения
шпинделя 12
Диапазон частоты вращения 250 -
2500 об/мин
Габаритный размеры 630x400x1590
мм
Масса 55 кг
Питающая сеть 230 В ~1/N/PE 50 Гц
Потребляемая мощность 0,55 кВт S1
Удлинительный кабель (H05VV-F):
3x0,75 мм²
3.2 Уровень шума
Уровень звукового давления
(в соответствии с EN ISO 11202):
Холостой ход LpA 69,6 дБ(A)
При обработке LpA 79,0 дБ(A)
Приведенные значения относятся к
уровню издаваемого шума и не
являются необходимым уровнем для
безопасной работы.
Данная информация должна дать
возможность пользователю станка
лучше оценить опасность и
возможные риски.
3.3 Комплект поставки
Основание станка
Узлы колонна и кронштейна
Узел сверлильной бабки
Стол
Рукоятка фиксации стола
Ручка подъема стола
3 рукоятки для вертикальной подачи
сверла
16 мм (13 мм - JDP-8BM)
сверлильный патрон
Оправка
Защитный экран патрона
Выколотка
Рабочий инструмент
Монтажный набор
Инструкция по эксплуатации
Перечень запасных частей.
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в
закрытых помещениях и должен
быть прочно установлен на твердой
горизонтальной поверхности.
При необходимости, станок можно
зафиксировать болтами.
Для удобства транспортировки
станок поставляется частично
разобранным.
4.2 Сборка
Если во время распаковки вы
обнаружили повреждения
вследствие транспортировки,
незамедлительно сообщите об этом
Вашему поставщику. Не запускайте
станок!
Утилизируйте упаковочный материал
в соответствии с требованиями
охраны окружающей среды.
Удалите антикоррозионную смазку с
помощью мягкого растворителя.

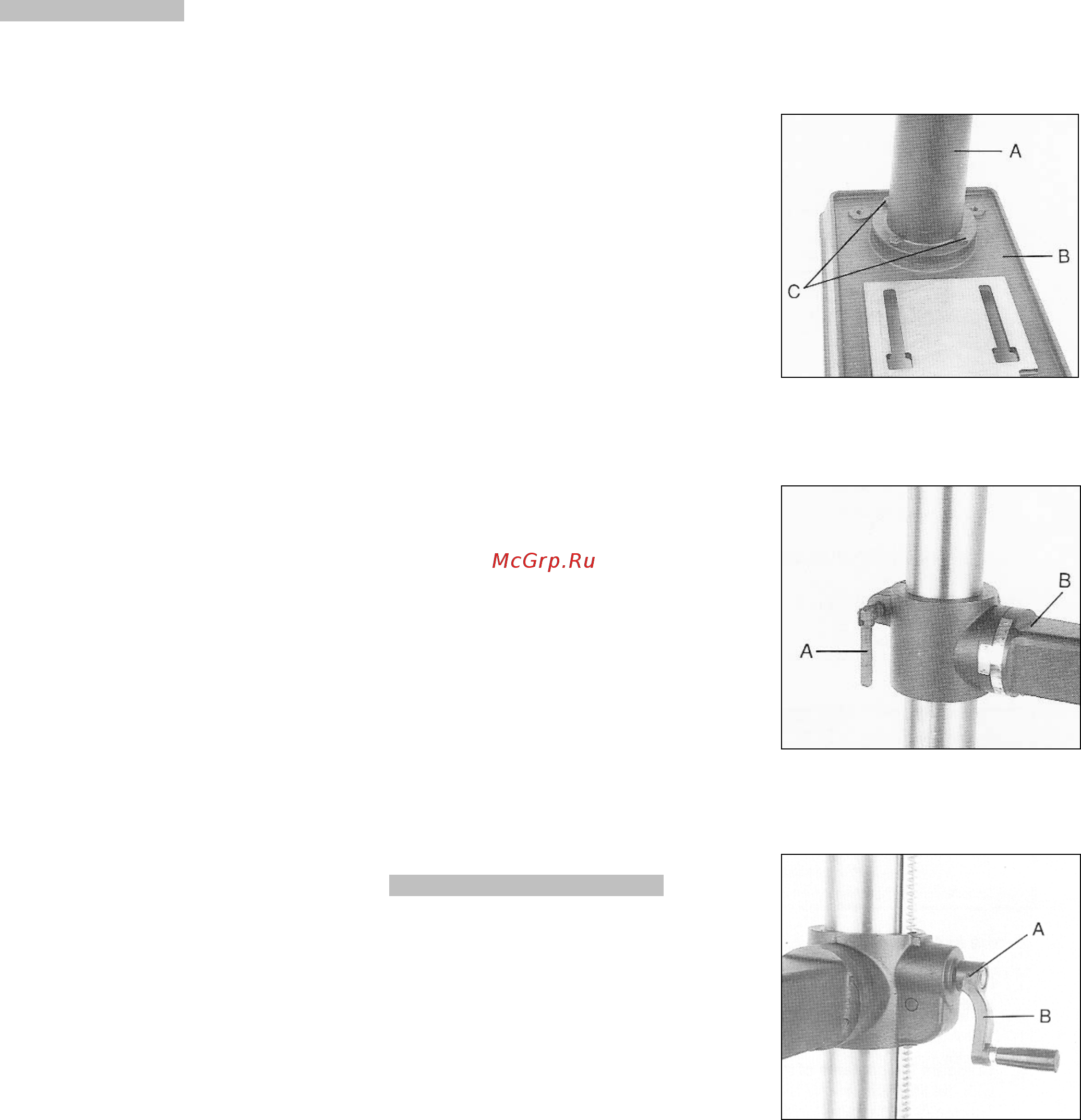

Прикрутите колонну (A, Рис. 1) к
основанию (B) с помощью четырех
болтов (C).
Плотно затяните.
Рис. 1
Прикрутите рукоятку фиксации стола
(A, Рис. 2) к кронштейну (B).
Рис. 2
Наденьте ручку подъема стола (B,
Рис. 3) на вал кронштейна.
Рис. 3
Поворачивайте ручку, пока
установочный винт (A) не окажется
напротив лыски вала, затем затяните
его.
Установите стол в кронштейн.
Затяните рукоятку фиксации стола.
С помощью еще одного человека
аккуратно насадите сверлильную
бабку на верхнюю часть колонны.
