Осторожно:

Сверлильная бабка тяжелая!

Будьте осторожны при ее

установке!

Поворачивайте бабку до тех пор,

пока стороны крышки ременной

передачи не будут параллельны

сторонам основания.

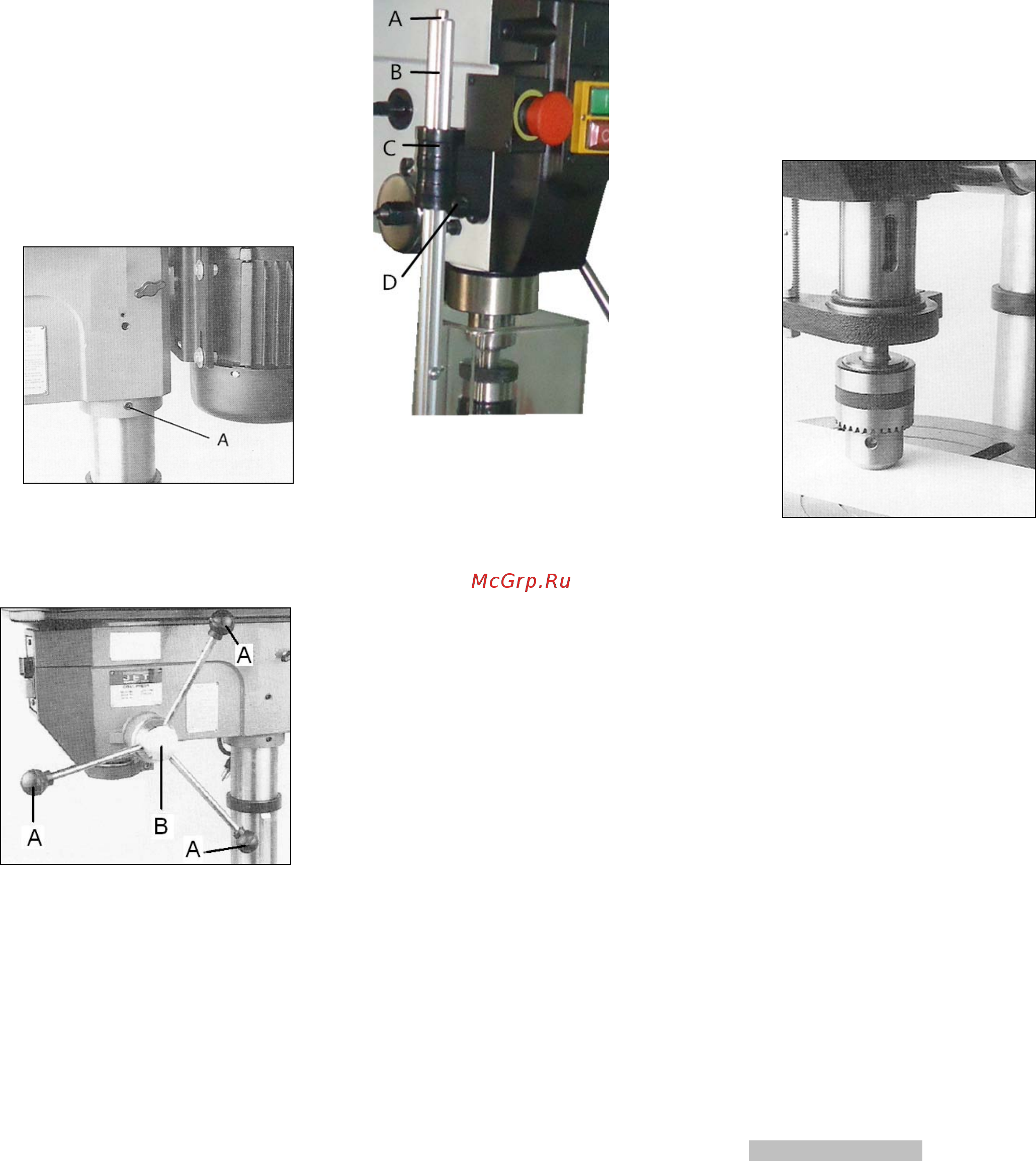

Затяните два установочных винта (A,

Рис. 4).

Рис. 4

Установите три рукоятки для

вертикальной подачи сверла (A, Рис.

5) в гнезда (B).

Рис. 5

Сборка защитного экрана патрона:

Открутите винт с рифленой головкой

(D, Рис. 6)

Открутите винт (A, Рис. 6),

Установите защитный экран патрона

(B, Рис. 6),

Закрутите винт (A, Рис. 6),

Рис. 6

Закрутите винт с рифленой головкой

(D, Рис. 6).

Примечание по технике

безопасности:

Во время работы станка

защитный экран патрона всегда

должен быть закрыт и закреплен с

помощью винта (D).

Поднимите стол так, чтобы

расстояние между ним и шпинделем

составляло примерно 200 мм.

Зафиксируйте стол.

Положите на стол деревянную

заготовку из отходов.

Тщательно протрите отверстие

шпинделя, сверлильный патрон и

оправку.

Важно:

Внутренняя поверхность шпинделя,

сверлильный патрон и оправка

должны быть очищены от какого-

либо антикоррозийного средства или

смазки. Если они загрязнены,

сверлильный патрон и оправка не

установятся в шпиндель

надлежащим образом и могут

выпасть из него.

Вставьте оправку в патрон.

Поверните патрон, чтобы затянуть

кулачки, если они разведены.

Вставьте собранный узел в

шпиндель.

Поверните патрон с оправкой, чтобы

лапка оправки попала в паз на конце

шпинделя.

Опустите ручку подачи, чтобы

патрон коснулся заготовки. Как

только патрон коснется заготовки,

нажмите на рукоятку подачи,

сверлильный патрон и оправка

зафиксируются в шпинделе. (см Рис.

7).

Рис. 7

4.3 Подключение к сети

Подключение к сети, а также любые

применяемые удлинительные

провода должны соответствовать

действующим нормам и правилам.

Напряжение сети должно

соответствовать данным, указанным

на табличке станка.

В сети должен быть установлен

плавкий предохранитель от скачков

напряжения на 10 А.

Используйте удлинительные

провода только с маркировкой

H07RN-F.

Подключение и ремонт

электрического оборудования

должно осуществляться только

квалифицированными электриками.

4.4 Запуск

Запуск станка осуществляется

нажатием зеленой кнопки. Красная

кнопка на главном переключателе

останавливает станок.

5. Работа на станке

Всегда устанавливайте высоту стола

и упор глубины таким образом,

чтобы не просверлить при работе

сверлильный стол. Используйте

подложку из отходов древесины в

качестве защиты стола. Это защитит

как стол, так и сверло.

Закрепляйте заготовку на столе с

помощью струбцины или тисков для

предохранения ее от

проворачивания вместе со сверлом.
