11.7. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов и шпинделя в

ведомом шкиве применяйте консистентную смазку типа ЛИТОЛ.

11.8. При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку

шпинделя, контролировать возможное появление поперечного люфта шпинделя и, при необходимости, устранять.

При износе сверлильного патрона его следует заменить на сверлильный патрон соответствующего типа.

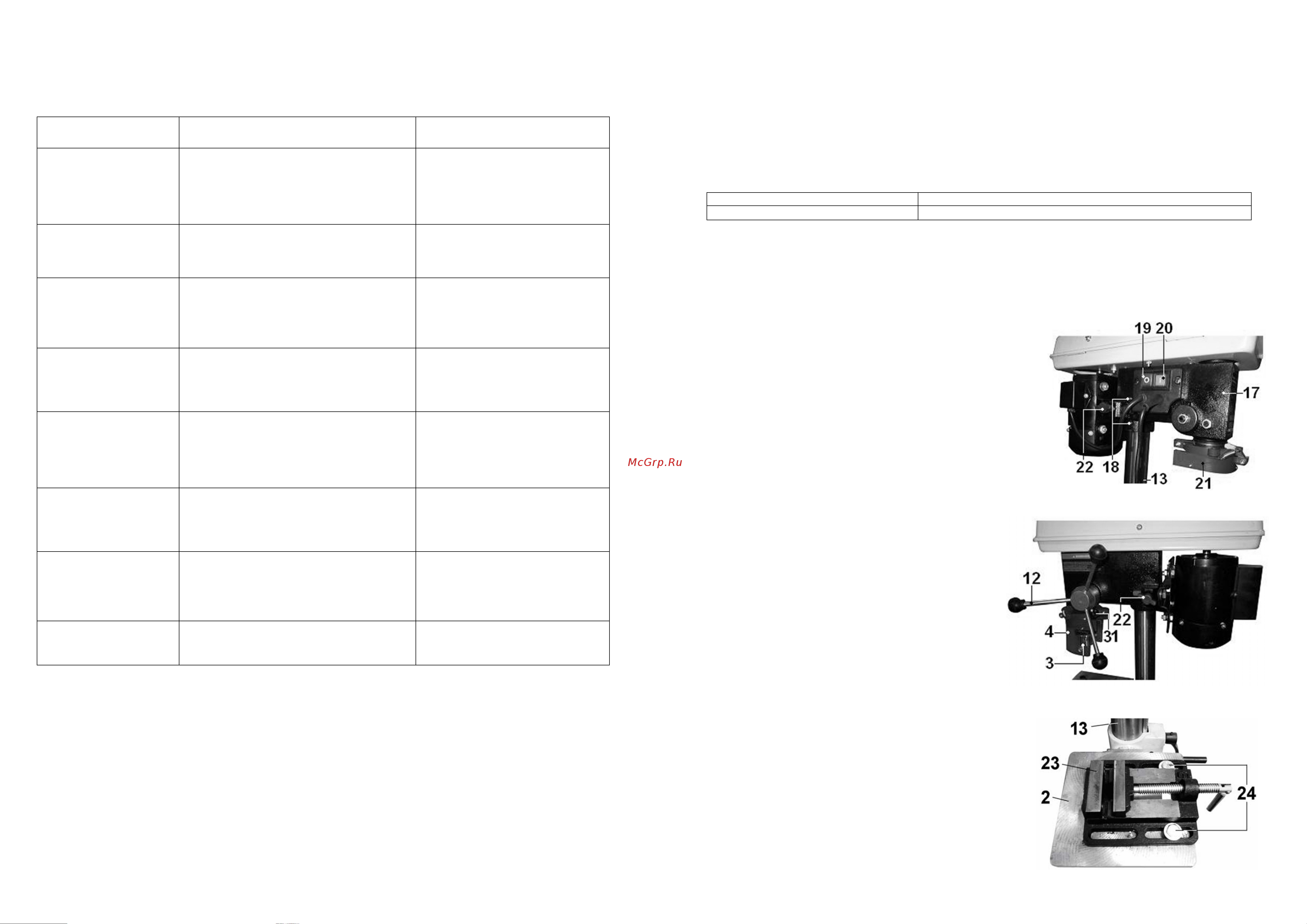

12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Действия по устранению

1. Электродвигатель не

запускается

1. Нет напряжения

2. Неисправный магнитный пускатель

3. Выгорела пусковая обмотка

электродвигателя

4. Слишком длинный удлинительный шнур

1. Проверьте наличие напряжения

2. Обратитесь в сервис для

ремонта

3. Обратитесь в сервис для

ремонта

4. Замените удлинитель.

2. Электродвигатель не

развивает полную

мощность

1. Низкое напряжение

2. Сгорела обмотка или обрыв в обмотке

3. Слишком длинный удлинительный шнур

1. Проверьте напряжение в сети

2. Обратитесь в сервис для

ремонта.

3. Замените удлинитель.

3. Электродвигатель

перегревается,

останавливается,

размыкает прерыватели

предохранителей

1. Электродвигатель перегружен

2. Обмотки сгорели или обрыв в обмотке

1. Снизьте усилие подачи

2. Обратитесь в сервис для

ремонта

4. Двигатель не

перегревается, но

останавливается,

размыкает прерыватели

предохранителей

1. Возможно, предохранители или

прерыватели имеют недостаточную

мощность

1. Установите предохранители или

прерыватели соответствующей

мощности

5. Сверло при работе

часто «клинит».

1. Ослабло натяжение ремня

2. Сверло плохо зажато в патроне;

3. Патрон изношен

4. Сверло плохо заточено

1. Отрегулируйте натяжение

ремня.

2. Затяните патрон ключом

3. Замените патрон

4. Переточите сверло или

замените его

6. Сверло «уводит» в

сторону

1. Возрос поперечный люфт шпинделя

2. В патроне длинное тонкое сверло

1. Отрегулируйте люфт

2. Необходимо предварительно

накренить

место сверления и уменьшить

скорость подачи.

7. Шпиндель не

поднимается в исходное

положение

1. Усилие возвратной пружины ослабло

2. Перетянут винт регулировки шпинделя

1. Отрегулируйте натяжение

пружины (см.п.9.15)

2. Проверьте положение винта

регулировки шпинделя (см.п.9.14)

8. Изношены, порваны

ремни передачи

Естественный износ, повышенная нагрузка

Замените ремни:

Арт. 56859 (К-478);

Арт. 56860 (К-456).

13. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ

13.1. Критериями предельного состояния станка считаются поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными деталями или экономическая нецелесообразность

проведения ремонта.

Критериями предельного состояния сверлильного станка «Корвет» являются:

- трещины металлоконструкции шпиндельной

головки (17), Рис. 4;

- глубокая коррозия станка и неисправный электродвигатель;

-окончание срока службы станка.

13.2. Сверлильный станок и его детали, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на

специальные приёмные пункты по утилизации. Не выбрасывайте вышедшие из строя узлы и детали в бытовые

отходы.

Чаще всего проблемы

с электродвигателем возникают при плохих контактах в разъёмах, при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому

всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый

ток. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит

к проблемам с электродвигателем. Поэтому для

нормального функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов.

Приведённые в таблице 2 данные о длине подводящих проводов относятся к расстоянию между

распределительным щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При этом, не

имеет значения, осуществляется подвод электроэнергии к станку через

стационарные подводящие провода, через

удлинительный кабель или через комбинацию стационарных и удлинительных кабелей. Удлинительный провод

должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку, совместимую с вилкой

Вашего станка.

Таблица 2

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

Предупреждение: Станок должен быть заземлен через розетку с заземляющим контактом.

8. МОНТАЖ

Установите станок на ровной устойчивой поверхности верстака (рабочего стола). При необходимости или в случае

стационарного использования станка, закрепите станок на поверхности верстака (рабочего стола).

9. СБОРКА И РЕГУЛИРОВКА

9.1. Установите на ровную прочную поверхность верстака основание (1) станка, Рис.2.

9.2.

Установите на основание (1) колонну (13), Рис.2 и закрепите

колонну (13) на основании (1) тремя прилагаемыми болтами (16),

Рис.2 .

9.3. Установите рабочий стол (2) в сборе с муфтой (14) на колону

(13). Положение рабочего стола (2) по высоте зафиксируйте

болтом (15) разрезной муфты (14), Рис.2.

9.4. Аккуратно установите на колонну (13) шпиндельную головку

станка (17), Рис.3, предварительно ослабив винты фиксации (18),

Рис.3 . Поворачивая шпиндельную головку (17)

на колонне (13),

Рис.3, убедитесь, что она «села» до упора. Положение

шпиндельной головки зафиксируйте винтами фиксации (18), Рис.3.

9.5. Установите ручки подачи (12), Рис.2,4. Убедитесь, что

шпиндель подается этой ручкой на всю глубину и легко

возвращается в исходное положение.

Рис. 3

9.6. Установите сверлильный патрон (3), Рис.2, 4, на

шпиндель станка (предварительно необходимо удалить с

его поверхности смазку, а также очистить от смазки

внутреннюю посадочную поверхность сверлильного

патрона (3), Рис.2, 4). Закрепите сверлильный патрон (3),

Рис.2, 4, на шпинделе легкими ударами молотка через

деревянный брусок, кулачки сверлильного патрона (3) при

этом должны быть сведены.

9.7. Установите и

закрепите защитный экран (4) на

посадочное место в кронштейне (21).

9.8. Установите на рабочий стол (2) тиски (23) и

зафиксируйте их положение специальными болтами (24),

Рис.5. При необходимости для закрепления тисков (23) на

рабочем столе (2) используйте переходную плиту

(пластину).

Рис. 4

9.9. Перемещая шпиндель за ручку (12), Рис.4, проверьте

плавность хода шпинделя, Рис.4. Установочный винт (25) с

контргайкой (26) предназначен для предотвращения

проворачивания шпинделя. Если перемещение происходит не

плавно или для перемещения нужно приложить усилие –

необходимо произвести регулировку положения винта (25),

предварительно ослабив контргайку (26). По окончанию

регулировки закрепите положение контргайкой (26).

9.10. Проверьте усилие возвратной

пружины. По мере работы

(со временем) усилия возвратной пружины может оказаться

недостаточным для автоматического подъема шпинделя в

исходное положение.

Рис. 5
