3. СБОРКА СТАНКА

3.1 Распаковка и очистка

В целях безопасности не подключайте станок к

источнику питания до полного окончания его

монтажа.

Откройте упаковку, извлеките все комплектующие узлы и

детали.

Удалите защитную смазку с поверхности стола и всех

неокрашенных деталей. Для ее снятия используйте мягкую

ткань, смоченную керосином (не применяйте для этой

цели ацетон, бензин или разбавитель лака).

После очистки покройте поверхность стола воском.

Излишки воска удалите для предотвращения его

попадания на заготовки.

3.2 Сборка станка

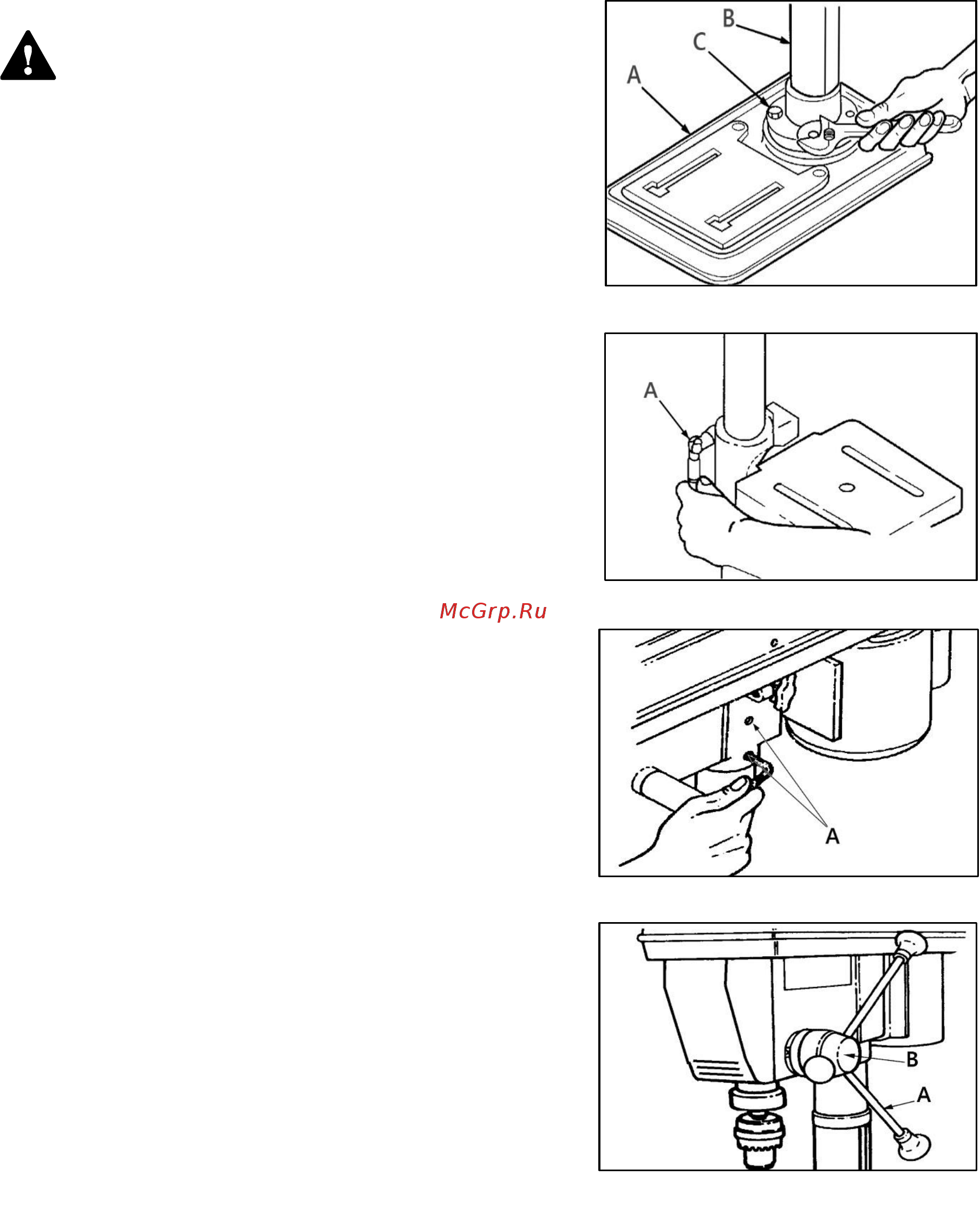

Расположите колонну в сборе на основании (А),

совместите отверстия во фланце (С) с отверстиями в

основании (рис. 3).

Вставьте болт в каждое отверстие фланца (С) и основания

и затяните подходящим гаечным ключом.

Установите рабочий стол на колонну. Вставьте ручку

фиксации (А) (рис. 4) в кронштейн рабочего стола.

Поднимите/опустите стол до рабочего положения и затя-

ните ручку фиксации.

3.3 Установка сверлильной головки

Аккуратно поднимите сверлильную головку и наденьте ее

на колонну до упора. Выровняйте головку относительно

стола и основания.

Используя шестигранный ключ (4 мм) затяните оба

установочных винта (А) (рис. 5) на правой стороне

головки.

Прикрутите три ручки (А) (рис. 6) в резьбовые отверстия

на рукоятке (В) перемещения шпинделя.

Рисунок 3.

Рисунок 4.

Рисунок 5.

Рисунок 6.
