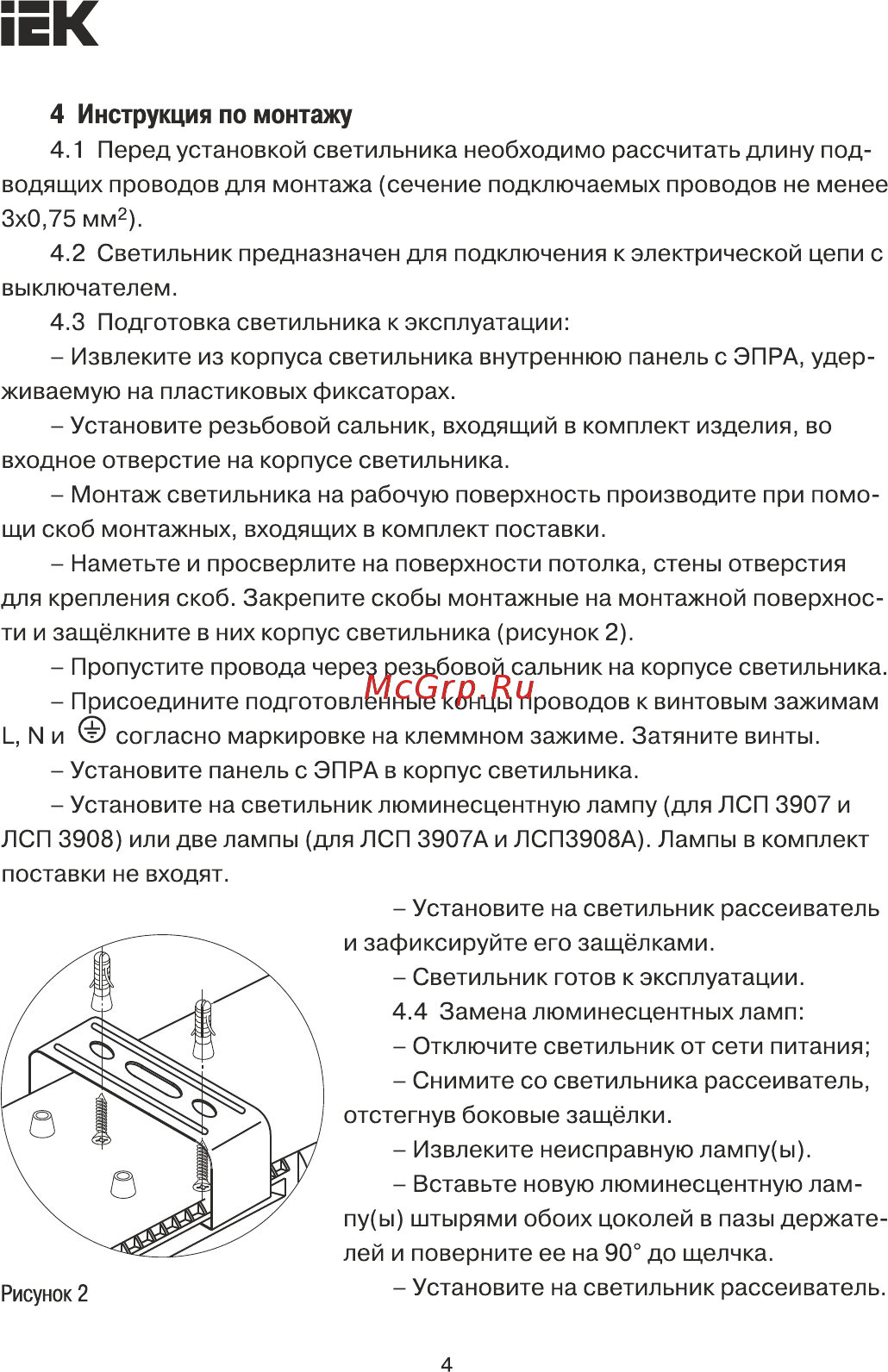

ЕК 4 Инструкция по монтажу 4 1 Перед установкой светильника необходимо рассчитать длину под водящих проводов для монтажа сечение подключаемых проводов не менее 3x0 75 мм2 4 2 Светильник предназначен для подключения к электрической цепи с выключателем 4 3 Подготовка светильника к эксплуатации Извлеките из корпуса светильника внутреннюю панель с ЭПРА удер живаемую на пластиковых фиксаторах Установите резьбовой сальник входящий в комплект изделия во входное отверстие на корпусе светильника Монтаж светильника на рабочую поверхность производите при помо щи скоб монтажных входящих в комплект поставки Наметьте и просверлите на поверхности потолка стены отверстия для крепления скоб Закрепите скобы монтажные на монтажной поверхнос ти и защёлкните в них корпус светильника рисунок 2 Пропустите провода через резьбовой сальник на корпусе светильника Присоедините подготовленные концы проводов к винтовым зажимам Ц Ы и согласно маркировке на клеммном зажиме Затяните винты Установите панель с ЭПРА в корпус светильника Установите на светильник люминесцентную лампу для ЛСП 3907 и ЛСП 3908 или две лампы для ЛСП 3907А и ЛСП3908А Лампы в комплект поставки не входят Установите на светильник рассеиватель и зафиксируйте его защёлками Светильник готов к эксплуатации 4 4 Замена люминесцентных ламп Отключите светильник от сети питания Снимите со светильника рассеиватель отстегнув боковые защёлки Извлеките неисправную лампу ы Вставьте новую люминесцентную лампу ы штырями обоих цоколей в пазы держате лей и поверните ее на 90 до щелчка Рисунок 2 Установите на светильник рассеиватель 4
