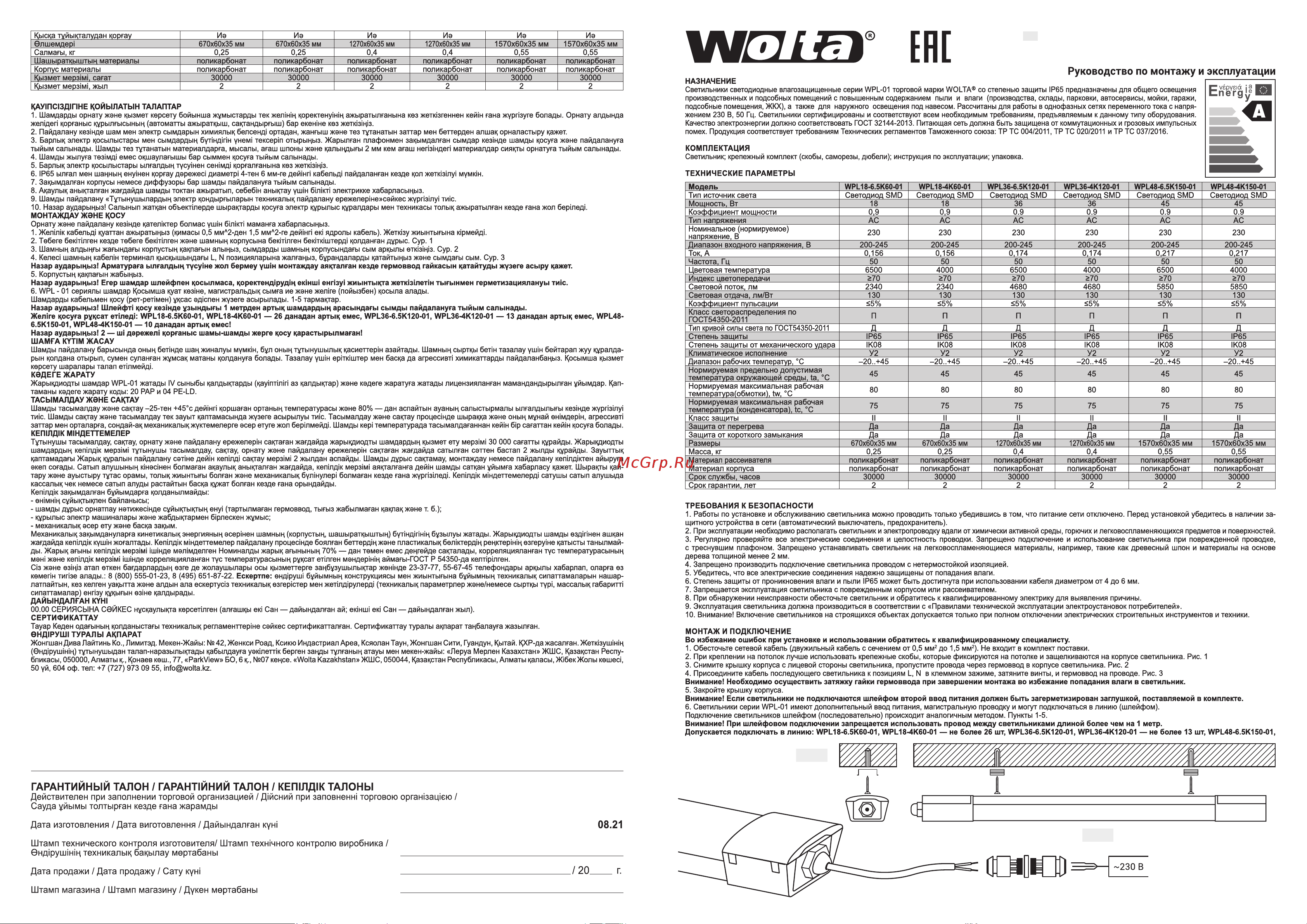

НАЗНАЧЕНИЕ

Светильники светодиодные влагозащищенные серии WPL-01 торговой марки WOLTA® со степенью защиты IP65 предназначены для общего освещения

производственных и подсобных помещений с повышенным содержанием пыли и влаги (производства, склады, парковки, автосервисы, мойки, гаражи,

подсобные помещения, ЖКХ), а также для наружного освещения под навесом. Рассчитаны для работы в однофазных сетях переменного тока с напря-

жением 230 В, 50 Гц. Светильники сертифицированы и соответствуют всем необходимым требованиям, предъявляемым к данному типу оборудования.

Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных

помех. Продукция соответствует требованиям Технических регламентов Таможенного союза: ТР ТС 004/2011, ТР ТС 020/2011 и ТР ТС 037/2016.

КОМПЛЕКТАЦИЯ

Светильник; крепежный комплект (скобы, саморезы, дюбели); инструкция по эксплуатации; упаковка.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель

WPL18-6.5K60-01 WPL18-4K60-01 WPL36-6.5K120-01 WPL36-4K120-01 WPL48-6.5K150-01 WPL48-4K150-01

Тип источник света Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD

Мощность, Вт 18 18 36 36 45 45

Коэффициент мощности 0,9 0,9 0.9 0.9 0.9 0.9

Тип напряжения AC AC AC AC AC AC

Номинальное (нормируемое)

напряжение

, В

230 230 230 230 230 230

Диапазон входного напряжения, В 200-245 200-245 200-245 200-245 200-245 200-245

Ток, А 0,156 0,156 0,174 0,174 0,217 0,217

Частота, Гц 50 50 50 50 50 50

Цветовая температура 6500 4000 6500 4000 6500 4000

Индекс цветопередачи ≥70 ≥70 ≥70 ≥70 ≥70 ≥70

Световой поток, лм 2340 2340 4680 4680 5850 5850

Световая отдача, лм/Вт 130 130 130 130 130 130

Коэффициент пульсации ≤5% ≤5% ≤5% ≤5% ≤5% ≤5%

Класс светораспределения по

ГОСТ54350-2011

П П П П П П

Тип кривой силы света по ГОСТ54350-2011

Д Д Д Д Д Д

Степень защиты IP65 IP65 IP65 IP65 IP65 IP65

Степень защиты от механического удара IK08 IK08 IK08 IK08 IK08 IK08

Климатическое исполнение У2 У2 У2 У2 У2 У2

Диапазон рабочих температур,

–20..+45 –20..+45 –20..+45 –20..+45 –20..+45 –20..+45

Нормируемая предельно допустимая

температура окружающей среды, ta, °C

45 45 45 45 45 45

Нормируемая максимальная рабочая

температура(обмотки), tw, °C

80 80 80 80 80 80

Нормируемая максимальная рабочая

температура (конденсатора), tc, °C

75 75 75 75 75 75

Класс защиты II II II II II II

Защита от перегрева Да Да Да Да Да Да

Защита от короткого замыкания Да Да Да Да Да Да

Размеры

670х60х35 мм 670х60х35 мм

1270х60х35 мм 1270х60х35 мм

1570х60х35 мм 1570х60х35 мм

Масса, кг 0,25 0,25 0,4 0,4 0,55 0,55

Материал рассеивателя

поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат

Материал корпуса поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат

Срок службы, часов 30000 30000 30000 30000 30000 30000

Срок гарантии, лет 2 2 2 2 2 2

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед установкой убедитесь в наличии за-

щитного устройства в сети (автоматический выключатель, предохранитель).

При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и легковоспламеняющихся предметов и поверхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника при поврежденной проводке,

с треснувшим плафоном. Запрещено устанавливать светильник на легковоспламеняющиеся материалы, например, такие как древесный шпон и материалы на основе

дерева толщиной менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.

5. Убедитесь, что все электрические соединения надежно защищены от попадания влаги.

6. Степень защиты от проникновения влаги и пыли IP65 может быть достигнута при использовании кабеля диаметром от 4 до 6 мм.

7. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.

8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному электрику для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

10. Внимание! Включение светильников на строящихся объектах допускается только при полном отключении электрических строительных инструментов и техники.

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании обратитесь к квалифицированному специалисту.

1. Обесточьте сетевой кабель (двужильный кабель с сечением от 0,5 мм

до 1,5 мм

). Не входит в комплект поставки.

2. При креплении на потолок лучше использовать крепежные скобы, которые фиксируются на потолке и защелкиваются на корпусе светильника. Рис. 1

3. Снимите крышку корпуса с лицевой стороны светильника, пропустите провода через гермоввод в корпусе светильника. Рис. 2

4. Присоедините кабель последующего светильника к позициям L, N в клеммном зажиме, затяните винты, и гермоввод на проводе. Рис. 3

Внимание! Необходимо осуществить затяжку гайки гермоввода при завершении монтажа во избежание попадания влаги в светильник.

5. Закройте крышку корпуса.

Внимание! Если светильники не подключаются шлейфом второй ввод питания должен быть загерметизирован заглушкой, поставляемой в комплекте.

6. Светильники серии WPL-01 имеют дополнительный ввод питания, магистральную проводку и могут подключаться в линию (шлейфом).

Подключение светильников шлейфом (последовательно) происходит аналогичным методом. Пункты 1-5.

Внимание! При шлейфовом подключении запрещается использовать провод между светильниками длиной более чем на 1 метр.

Допускается подключать в линию: WPL18-6.5K60-01, WPL18-4K60-01 — не более 26 шт, WPL36-6.5K120-01, WPL36-4K120-01 — не более 13 шт, WPL48-6.5K150-01,

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ

ПЫЛЕВЛАГОЗАЩИЩЕННЫЕ СЕРИИ WPL-01

Қысқа тұйықталудан қорғау Иә Иә Иә Иә Иә Иә

Өлшемдері

670х60х35 мм 670х60х35 мм

1270х60х35 мм 1270х60х35 мм

1570х60х35 мм 1570х60х35 мм

Салмағы, кг

0,25 0,25 0,4 0,4 0,55 0,55

Шашыратқыштың материалы поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат

Корпус материалы поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат поликарбонат

Қызмет мерзімі, сағат 30000 30000 30000 30000 30000 30000

Қызмет мерзімі, жыл 2 2 2 2 2 2

ҚАУІПСІЗДІГІНЕ ҚОЙЫЛАТЫН ТАЛАПТАР

1. Шамдарды орнату және қызмет көрсету бойынша жұмыстарды тек желінің қоректенуінің ажыратылғанына көз жеткізгеннен кейін ғана жүргізуге болады. Орнату алдында

желідегі қорғаныс құрылғысының (автоматты ажыратқыш, сақтандырғыш) бар екеніне көз жеткізіңіз.

2. Пайдалану кезінде шам мен электр сымдарын химиялық белсенді ортадан, жанғыш және тез тұтанатын заттар мен беттерден алшақ орналастыру қажет.

3. Барлық электр қосылыстары мен сымдардың бүтіндігін үнемі тексеріп отырыңыз. Жарылған плафонмен зақымдалған сымдар кезінде шамды қосуға және пайдалануға

тыйым салынады. Шамды тез тұтанатын материалдарға, мысалы, ағаш шпоны және қалыңдығы 2 мм кем ағаш негізіндегі материалдар сияқты орнатуға тыйым салынады.

4. Шамды жылуға төзімді емес оқшаулағышы бар сыммен қосуға тыйым салынады.

5. Барлық электр қосылыстары ылғалдың түсуінен сенімді қорғалғанына көз жеткізіңіз.

6. IP65 ылғал мен шаңның енуінен қорғау дәрежесі диаметрі 4-тен 6 мм-ге дейінгі кабельді пайдаланған кезде қол жеткізілуі мүмкін.

7. Зақымдалған корпусы немесе диффузоры бар шамды пайдалануға тыйым салынады.

8. Ақаулық анықталған жағдайда шамды токтан ажыратып, себебін анықтау үшін білікті электрикке хабарласыңыз.

9. Шамды пайдалану «Тұтынушылардың электр қондырғыларын техникалық пайдалану ережелеріне»сәйкес жүргізілуі тиіс.

10. Назар аударыңыз! Салынып жатқан объектілерде шырақтарды қосуға электр құрылыс құралдары мен техникасы толық ажыратылған кезде ғана жол беріледі.

МОНТАЖДАУ ЖӘНЕ ҚОСУ

Орнату және пайдалану кезінде қателіктер болмас үшін білікті маманға хабарласыңыз.

1. Желілік кабельді қуаттан ажыратыңыз (қимасы 0,5 мм^2-ден 1,5 мм^2-ге дейінгі екі ядролы кабель). Жеткізу жиынтығына кірмейді.

2. Төбеге бекітілген кезде төбеге бекітілген және шамның корпусына бекітілген бекіткіштерді қолданған дұрыс. Сур. 1

3. Шамның алдыңғы жағындағы корпустың қақпағын алыңыз, сымдарды шамның корпусындағы сым арқылы өткізіңіз. Сур. 2

4. Келесі шамның кабелін терминал қысқышындағы L, N позицияларына жалғаңыз, бұрандаларды қатайтыңыз және сымдағы сым. Сур. 3

Назар аударыңыз! Арматураға ылғалдың түсуіне жол бермеу үшін монтаждау аяқталған кезде гермоввод гайкасын қатайтуды жүзеге асыру қажет.

5. Корпустың қақпағын жабыңыз.

Назар аударыңыз! Егер шамдар шлейфпен қосылмаса, қоректендірудің екінші енгізуі жиынтықта жеткізілетін тығынмен герметизациялануы тиіс.

6. WPL - 01 сериялы шамдар Қосымша қуат көзіне, магистральдық сымға ие және желіге (пойызбен) қосыла алады.

Шамдарды кабельмен қосу (рет-ретімен) ұқсас әдіспен жүзеге асырылады. 1-5 тармақтар.

Назар аударыңыз! Шлейфті қосу кезінде ұзындығы 1 метрден артық шамдардың арасындағы сымды пайдалануға тыйым салынады.

Желіге қосуға рұқсат етіледі: WPL18-6.5K60-01, WPL18-4K60-01 — 26 данадан артық емес, WPL36-6.5K120-01, WPL36-4K120-01 — 13 данадан артық емес, WPL48-

6.5K150-01, WPL48-4K150-01 — 10 данадан артық емес!

Назар аударыңыз! 2 — ші дәрежелі қорғаныс шамы-шамды жерге қосу қарастырылмаған!

ШАМҒА КҮТІМ ЖАСАУ

Шамды пайдалану барысында оның бетінде шаң жиналуы мүмкін, бұл оның тұтынушылық қасиеттерін азайтады. Шамның сыртқы бетін тазалау үшін бейтарап жуу құралда-

рын қолдана отырып, сумен суланған жұмсақ матаны қолдануға болады. Тазалау үшін еріткіштер мен басқа да агрессивті химикаттарды пайдаланбаңыз. Қосымша қызмет

көрсету шаралары талап етілмейді.

КӘДЕГЕ ЖАРАТУ

Жарықдиодты шамдар WPL-01 жатады IV сыныбы қалдықтарды (қауіптілігі аз қалдықтар) және кәдеге жаратуға жатады лицензияланған мамандандырылған ұйымдар. Қап-

таманы кәдеге жарату коды: 20 PAP и 04 PE-LD.

ТАСЫМАЛДАУ ЖӘНЕ САҚТАУ

Шамды тасымалдау және сақтау –25-тен +45°с дейінгі қоршаған ортаның температурасы және 80% — дан аспайтын ауаның салыстырмалы ылғалдылығы кезінде жүргізілуі

тиіс. Шамды сақтау және тасымалдау тек зауыт қаптамасында жүзеге асырылуы тиіс. Тасымалдау және сақтау процесінде шыраққа және оның мұнай өнімдерін, агрессивті

заттар мен орталарға, сондай-ақ механикалық жүктемелерге әсер етуге жол берілмейді. Шамды кері температурада тасымалдағаннан кейін бір сағаттан кейін қосуға болады.

КЕПІЛДІК МІНДЕТТЕМЕЛЕР

Тұтынушы тасымалдау, сақтау, орнату және пайдалану ережелерін сақтаған жағдайда жарықдиодты шамдардың қызмет ету мерзімі 30 000 сағатты құрайды. Жарықдиодты

шамдардың кепілдік мерзімі тұтынушы тасымалдау, сақтау, орнату және пайдалану ережелерін сақтаған жағдайда сатылған сәттен бастап 2 жылды құрайды. Зауыттық

қаптамадағы Жарық құралын пайдалану сәтіне дейін кепілді сақтау мерзімі 2 жылдан аспайды. Шамды дұрыс сақтамау, монтаждау немесе пайдалану кепілдіктен айыруға

әкеп соғады. Сатып алушының кінәсінен болмаған ақаулық анықталған жағдайда, кепілдік мерзімі аяқталғанға дейін шамды сатқан ұйымға хабарласу қажет. Шырақты қай-

тару және ауыстыру тұтас орамы, толық жиынтығы болған және механикалық бүлінулері болмаған кезде ғана жүргізіледі. Кепілдік міндеттемелерді сатушы сатып алушыда

кассалық чек немесе сатып алуды растайтын басқа құжат болған кезде ғана орындайды.

Кепілдік зақымдалған бұйымдарға қолданылмайды:

- өнімнің сұйықтықпен байланысы;

- шамды дұрыс орнатпау нәтижесінде сұйықтықтың енуі (тартылмаған гермоввод, тығыз жабылмаған қақпақ және т. б.);

- құрылыс электр машиналары және жабдықтармен бірлескен жұмыс;

- механикалық әсер ету және басқа зақым.

Механикалық зақымдануларға кинетикалық энергияның әсерінен шамның (корпустың, шашыратқыштың) бүтіндігінің бұзылуы жатады. Жарықдиодты шамды өздігінен ашқан

жағдайда кепілдік күшін жоғалтады. Кепілдік міндеттемелер пайдалану процесінде боялған беттердің және пластикалық бөліктердің реңктерінің өзгеруіне қатысты танылмай-

ды. Жарық ағыны кепілдік мерзімі ішінде мәлімделген Номиналды жарық ағынының 70% — дан төмен емес деңгейде сақталады, корреляцияланған түс температурасының

мәні және кепілдік мерзімі ішінде корреляцияланған түс температурасының рұқсат етілген мәндерінің аймағы-ГОСТ Р 54350-да келтірілген.

Сіз және өзіңіз атап өткен бағдарлардың өзге де жолаушылары осы қызметтерге заңбұзушылықтар жөнінде 23-37-77, 55-67-45 телефондары арқылы хабарлап, оларға өз

көмегін тигізе алады.: 8 (800) 555-01-23, 8 (495) 651-87-22. Ескертпе: өндіруші бұйымның конструкциясы мен жиынтығына бұйымның техникалық сипаттамаларын нашар-

латпайтын, кез келген уақытта және алдын ала ескертусіз техникалық өзгерістер мен жетілдірулерді (техникалық параметрлер және/немесе сыртқы түрі, массалық габаритті

сипаттамалар) енгізу құқығын өзіне қалдырады.

ДАЙЫНДАЛҒАН КҮНІ

00.00 СЕРИЯСЫНА СӘЙКЕС нұсқаулықта көрсетілген (алғашқы екі Сан — дайындалған ай; екінші екі Сан — дайындалған жыл).

СЕРТИФИКАТТАУ

Тауар Кеден одағының қолданыстағы техникалық регламенттеріне сәйкес сертификатталған. Сертификаттау туралы ақпарат таңбалауға жазылған.

ӨНДІРУШІ ТУРАЛЫ АҚПАРАТ

Жонгшан Дива Лайтинь Ко., Лимитэд. Мекен-Жайы: № 42, Женкси Роад, Ксикю Индастриал Ареа, Ксяолан Таун, Жонгшан Сити, Гуандун, Қытай. ҚХР-да жасалған. Жеткізушінің

(Өндірушінің) тұтынушыдан талап-наразылықтады қабылдауға уәкілеттік берген заңды тұлғаның атауы мен мекен-жайы: «Леруа Мерлен Казахстан» ЖШС, Қазақстан Респу-

бликасы, 050000, Алматы қ., Қонаев көш., 77, «ParkView» БО, 6 қ., №07 кеңсе. «Wolta Kazakhstan» ЖШС, 050044, Қазақстан Республикасы, Алматы қаласы, Жiбек Жолы көшесі,

50 үй, 604 оф. тел: +7 (727) 973 09 55, info@wolta.kz.

Рис. 1

Рис. 2
