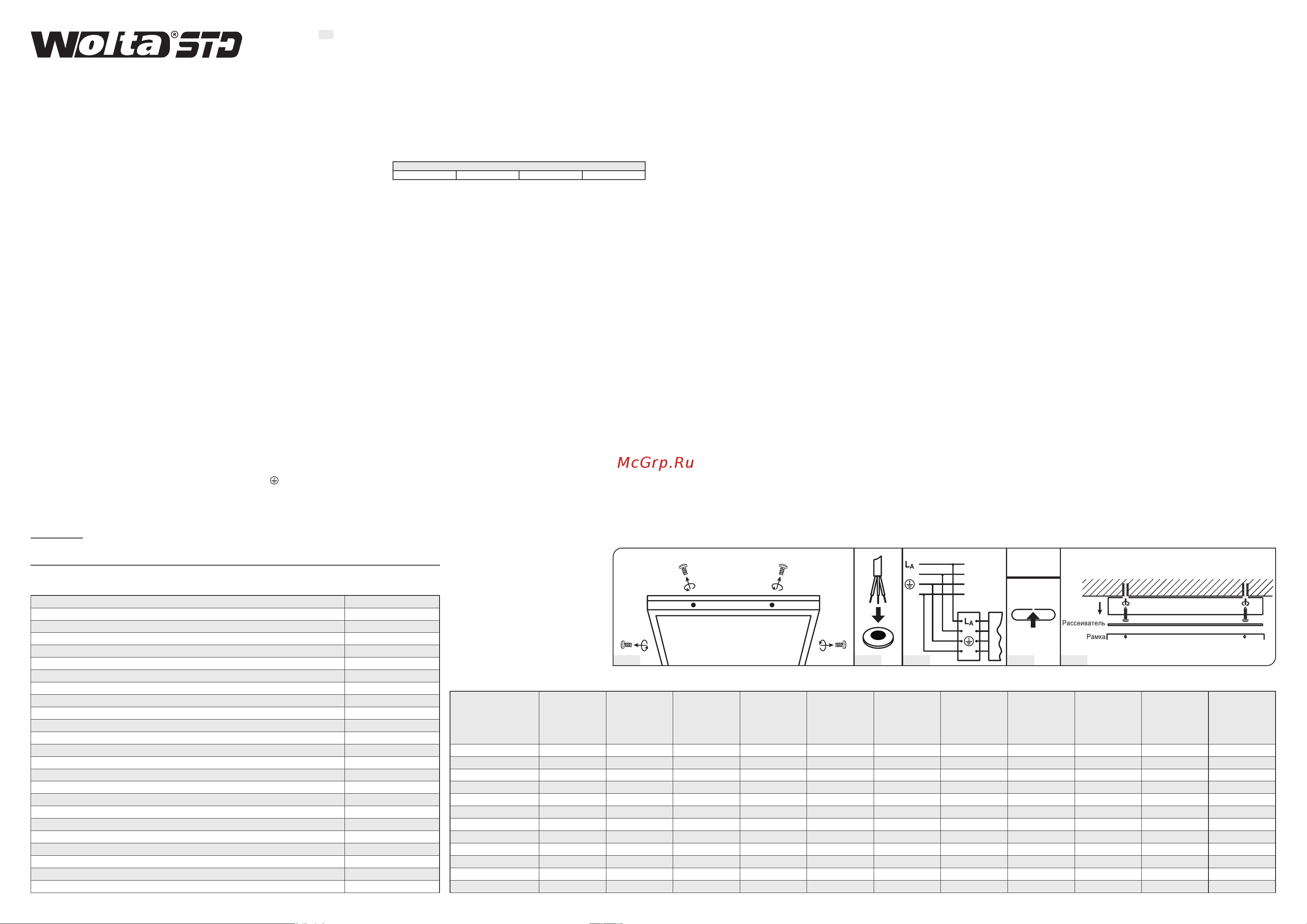

Руководство по монтажу и эксплуатации Страница: 1

Wolta STD с БАП EM1 36Вт 4000К IP54 Матовый 4100лм ДВО13-36-041-4К Руководство по монтажу и эксплуатации онлайн

НАЗНАЧЕНИЕ

Универсальные светодиодные светильники ДВО13 STD предназначены для освещения медицинских и других чистых помещений, а также

помещений с повышенными требованиями к степени пылевлагозащиты. Светильники встраивают в ячейку потолка типа Армстронг, а также

устанавливают на подвесы или накладным способом. Светильники сертифицированы и соответствуют всем необходимым требованиям,

предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50 Гц. Качество электроэнергии

должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех. Продукция

соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с ТУ 27.40-001-39343934-

2019. Классификация согласно ГОСТ IEC 60598-2-22.

КОМПЛЕКТАЦИЯ

Светильник в сборе; инструкция по эксплуатации; упаковка.

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено.

Перед установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически

активной среды, горючих и легковоспламеняющихся предметов и поверхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование

светильника при поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на

легковоспламеняющиеся материалы, например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.

5. Запрещается эксплуатация светильника без защитного заземления.

6. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.

7. Светильники запрещено накрывать теплоизолирующим или подобным материалом.

8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок

потребителей».

10. Внимание! Включение светильников на строящихся объектах допускается только при полном отключении электрических

строительных инструментов и техники.

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании обратитесь к квалифицированному специалисту.

1. Подключение питания и установка в потолок типа Армстронг:

1.1. Извлеките светильник из упаковки и убедитесь в его целостности.

1.2. Открутите винты по периметру рамки, снимите рамку и рассеиватель (Рис. 1).

1.3. Обесточьте сетевой кабель (четырехжильный кабель с сечением жилы от 0,75 мм

до 1,5 мм

). Не входит в комплект поставки.

1.4. Пропустите подготовленный кабель через отверстие в корпусе светильника (Рис. 2).

1.5. Присоедините концы кабеля к позициям L

, L, N, (Рис. 3).

1.6. Соберите подключенный светильник в обратной последовательности и установите в потолок типа Армстронг.

2. Подключение питания и установка подвесным/накладным способом:

2.1. Подключение питания осуществляется аналогично предыдущим пунктам.

2.2. Для установки освободите намеченные отверстия на задней поверхности светильника от металлических заглушек (Рис. 4).

Внимание! При демонтаже заглушек необходимо обеспечить требуемую степень защиты при присоединении креплений или установке

светильника на поверхность.

2.3. Установите светильник на поверхность или присоедините подвесы через отверстия (Рис. 5). Подвесы и крепления для

АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК

Х 1 A*** *60

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ УНИВЕРСАЛЬНЫЕ

СЕРИИ ДВО13 STD С БАП

накладного монтажа в комплект поставки не входят.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

1. Блок аварийного питания должен проходить проверку в среднем один раз в год.

2. Результаты проверки должны фиксироваться в специальном журнале.

3. Перед проверкой батарея должна заряжаться от сети не менее 24 часов (не допускаются перерывы питания).

4. Длительность работы в аварийном режиме проверяется при отключении питания светильника на 1-3 часа.

5. Светильник должен работать в аварийном режиме время, не менее, чем указано в таблице характеристик. Меньшая длительность

свидетельствует об отказе батареи и необходимости её замены.

6. Аккумуляторная батарея расчитана на непрерывную эксплуатацию в течении срока службы, при замене батареи обязательна

отметка на её корпусе о дате установки.

УХОД ЗА СВЕТИЛЬНИКОМ

В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства.

Для очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с применением нейтральных

моющих средств. Не использовать для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не

требуется.

УТИЛИЗАЦИЯ

Светодиодные светильники ДВО13 STD относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными

лицензированными организациями. Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) — 4 PELD, упаковочная

коробка: идентификатор согласно ISO 1043 (97/129/EC) — 20 PAP. Аккумуляторные батареи утилизируются согласно требованиям к

утилизации NiMH батареям.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение светильника должны происходить при температуре окружающей среды от –25 до +45°С и относительной

влажности воздуха не более 80%. Хранение и транспортировка светильника должны осуществляться только в заводской упаковке.

В процессе транспортировки и хранения не допускается воздействие на светильник и его упаковку нефтепродуктов, агрессивных

веществ и сред, а также механических нагрузок. Включение светильника возможно через час после транспортирования при

отрицательной температуре.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

При соблюдении потребителем правил транспортировки, хранения, установки и эксплуатации срок службы светодиодных светильников

составляет 40000 часов, гарантийный срок эксплуатации составляет 3 года с момента продажи. Гарантийный срок хранения светильников

в заводской упаковке до момента эксплуатации составляет 2 года. Неправильное хранение, монтаж или эксплуатация светильника

влекут за собой лишение гарантии. В случае обнаружения неисправности, произошедшей не по вине Покупателя, необходимо

обратиться в организацию, продавшую светильник, до истечения гарантийного срока. Возврат и замена светильника производятся

только при наличии целой упаковки, полной комплектации и отсутствии механических повреждений. Гарантийные обязательства

выполняются Продавцом только при наличии у Покупателя кассового чека или другого документа, подтверждающего покупку.

Гарантия не распространяется на светильники, повреждённые в результате:

• контакта с жидкостями;

• проникновения жидкости в результате некорректного монтажа светильника (незатянутый гермоввод, неплотно закрытый рассеиватель и

т.п.);

• отсутствия защитного заземления;

• совместной работы со строительными электрическими машинами и оборудованием;

• механического воздействия и иного повреждения.

Руководство по монтажу и эксплуатации

ОБЩИЕ ХАРАКТЕРИСТИКИ

Тип источника света Светодиод SMD

Коэффициент мощности >0,9

Тип напряжения AC

Номинальное (нормируемое) напряжение, В 230

Частота, Гц 50

Тип батареи NiMH

Время зарядки батареи, ч 24

Индекс цветопередачи ≥80

Коэффициент пульсации <5%

Класс светораспределения по ГОСТ54350-2015 П

Тип кривой силы света по ГОСТ54350-2015 Д

Степень защиты IP54

Климатическое исполнение УХЛ4

Диапазон рабочих температур, °С

+1…+45

Нормируемая предельно допустимая температура окружающей среды, ta, °С

Нормируемая максимальная рабочая температура (обмотки), tw, °С 80

Нормируемая максимальная рабочая температура (конденсатора), tc, °С 75

Класс защиты I

Материал рассеивателя Полистирол

Материал корпуса

Сталь

Цвет корпуса Белый

Срок службы, часов 40000

Срок службы батареи, лет 4

Срок гарантии, лет 3

ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул

Мощность,

Вт

Ток, А

Характе-

ристики

батареи

Время

работы от

встроенной

батареи, не

менее, ч

Коррели-

рованная

цветовая

температу-

ра, К

Световой

поток, лм

Световая

отдача, лм/Вт

Световой

поток в

аварийном

режиме, лм

Размеры, мм Масса, кг

Тип

рассеивателя

ДВО13-36-041-4К 36 0,17 3,6В 1000мАч 1 4000 4100 114 287 595х595х48 2,27 Матовый

ДВО13-36-041-5К 36 0,17 3,6В 1000мАч 1 5000 4100 114 287 595х595х48 2,27 Матовый

ДВО13-36-041-6К 36 0,17 3,6В 1000мАч 1 6500 4100 114 287 595х595х48 2,27 Матовый

ДВО13-36-042-4К 36 0,17 3,6В 1000мАч 1 4000 4400 122 308 595х595х48 2,27 Микропризма

ДВО13-36-042-5К 36 0,17 3,6В 1000мАч 1 5000 4400 122 308 595х595х48 2,27 Микропризма

ДВО13-36-042-6К 36 0,17 3,6В 1000мАч 1 6500 4400 122 308 595х595х48 2,27 Микропризма

ДВО13-54-041-4К 54 0,26 3,6В 2000мАч 1 4000 6000 111 420 595х595х48 2,34 Матовый

ДВО13-54-041-5К 54 0,26 3,6В 2000мАч 1 5000 6000 111 420 595х595х48 2,34 Матовый

ДВО13-54-041-6К 54 0,26 3,6В 2000мАч 1 6500 6000 111 420 595х595х48 2,34 Матовый

ДВО13-54-042-4К 54 0,26 3,6В 2000мАч 1 4000 6500 120 455 595х595х48 2,34 Микропризма

ДВО13-54-042-5К 54 0,26 3,6В 2000мАч 1 5000 6500 120 455 595х595х48 2,34 Микропризма

ДВО13-54-042-6К 54 0,26 3,6В 2000мАч 1 6500 6500 120 455 595х595х48 2,34 Микропризма

Рис. 1

Рис. 2

Рис. 3

Рис. 4 Рис. 5
