Leica TS03 R500 5

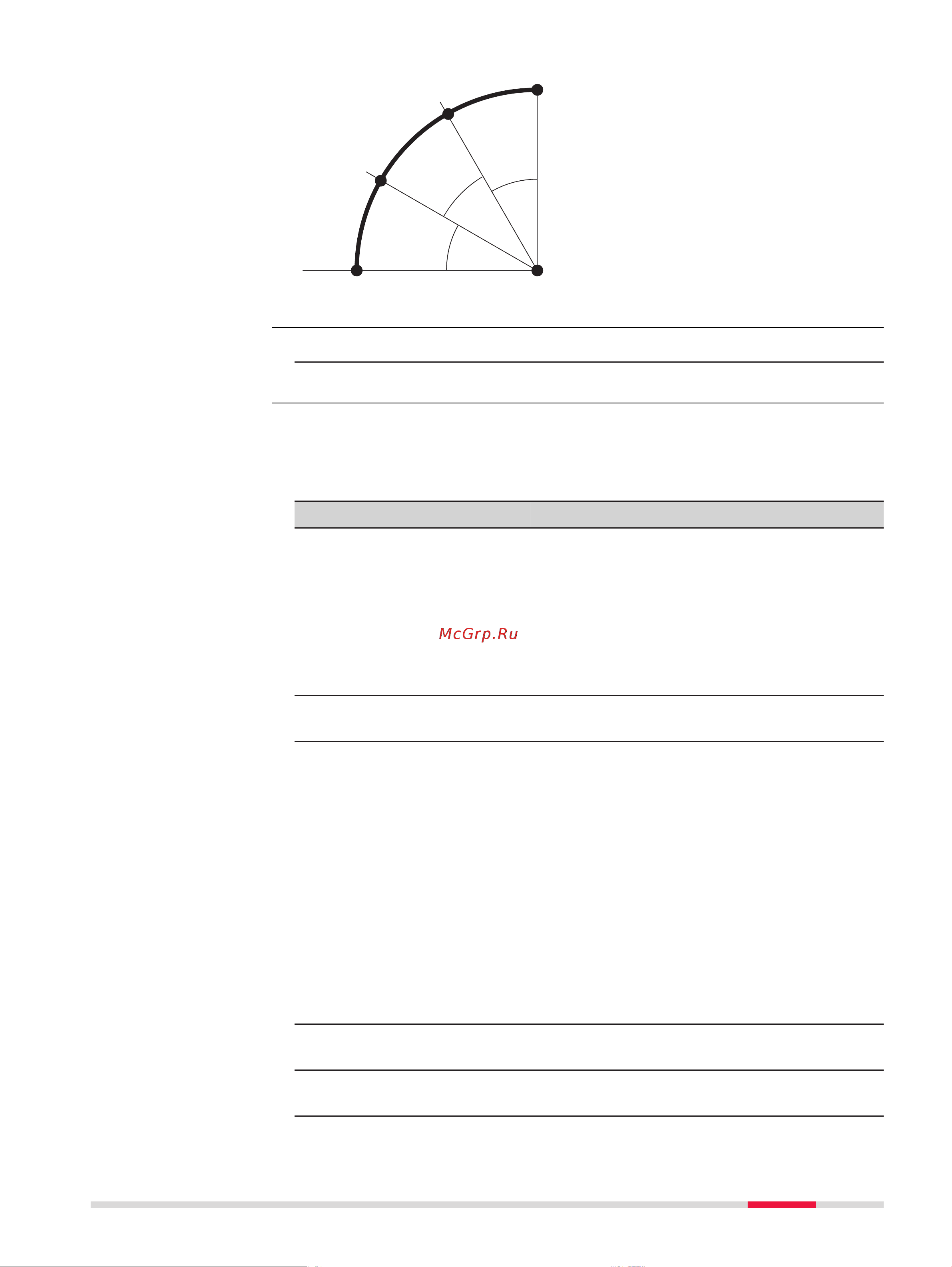

TSOX_045
P0
P1
P2
P3
a
b
b
b
P4
P0 Центр дуги
P1 Начальная точка дуги
P2 Разбивочная точка
P4 Разбивочная точка
P3 Конечная точка
a Радиус дуги
b Расчет угла
1. Нажмите Разбивка на экране Базовая дуга - Инф..
2. Выберите один из указанных методов разбивки:
Введите разбивочные элементы. Нажмите Центр для выноса центральной
точки дуги.
Описание полей
Поле Опция Описание
Вдоль
линии
Редактируе-
мое поле
Для разбивки дуги, хорды и угла: продоль-
ный сдвиг от опорной дуги. Это значение
вычисляется по длине дуги, длине хорды
или по центральному углу, а также с учетом
выбранного способа распределения
невязки.
Для разбивки точки: продольный сдвиг от
опорной дуги.
Сдвиг Редактируе-
мое поле
Перпендикулярный сдвиг относительно
базовой дуги.
Распределе-
ние
Для разбивки дуги: Метод распределения
остатка. Если заданная длина сегмента дуги
не является кратным числом общей длины
дуги, то возникает невязка, которую нужно
распределить.
Без распре-
деления
Невязка будет добавлена к последней сек-
ции дуги.
Поровну Остаток будет поровну распределен по всем
сегментам.
Начало дуги Невязка будет добавлена к первой секции
дуги.
Начало и
конец
Половина невязки добавится к первой сек-
ции дуги, половина - ко второй.
Длина дуги Редактируе-
мое поле
Для разбивки дуги: Длина сегмента дуги для
разбивки.
Длина
хорды
Редактируе-
мое поле
Для разбивки хорды: Длина хорды для раз-
бивки.
Доступ
Вынос точки, раз-
бивка дуги, хорд или
по углам
Прогр. 107
