Поле Опция Описание

Угол Редактируе-

мое поле

Для разбивки угла: Угол относительно цен-

тральной точки дуги и точек, которые дол-

жны быть разбиты.

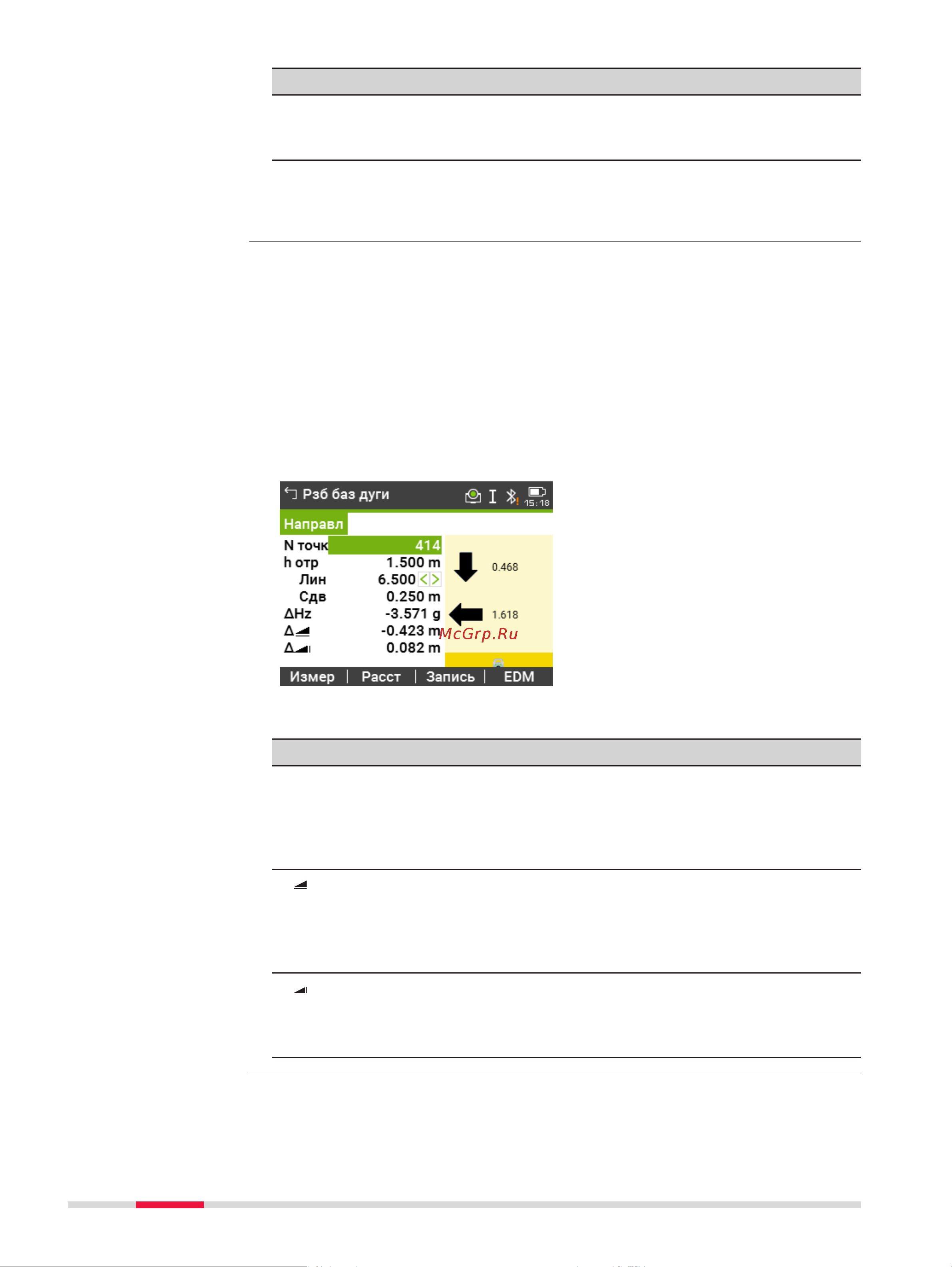

Нажмите Далее, чтобы перейти в режим измерений.

Знаки разностей расстояний и углов являются поправками (для их учета тре-

буется применять знак минус). Стрелки указывают направление движения к

проектному положению точки.

☞

Для наглядного отображения ситуации масштаб по осям Х и Y на

графическом экране может быть изменен. Например, если дуга

очень длинная или точка расположена очень близко к прямой. Если

инструмент далеко от дуги, то он расположен в углу графического

экрана и помечен красным/серым.

Для задания следующей точки для выноса, вводят имя точки, высоту отража-

теля, расстояние по дуге и поперечное смещение.

Описание полей

Поле Опция Описание

ΔHz Только отоб-

ражение дан-

ных

Горизонтальный угол между измеренной

точкой и проектным положением. Он счи-

тается положительным, если тахеометр для

наведения на проектное положение точки

нужно повернуть по часовой стрелке.

D Только отоб-

ражение дан-

ных

Горизонтальное проложение между изме-

ренной точкой и проектным положением.

Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за

только что измеренной точкой.

D Только отоб-

ражение дан-

ных

Превышение между измеренной точкой и

проектным положением. Имеет знак плюс,

если проектная отметка больше, чем

отметка измеренной точки.

Рзб баз дуги

108 Прогр.
