Leica TS03 R500 5

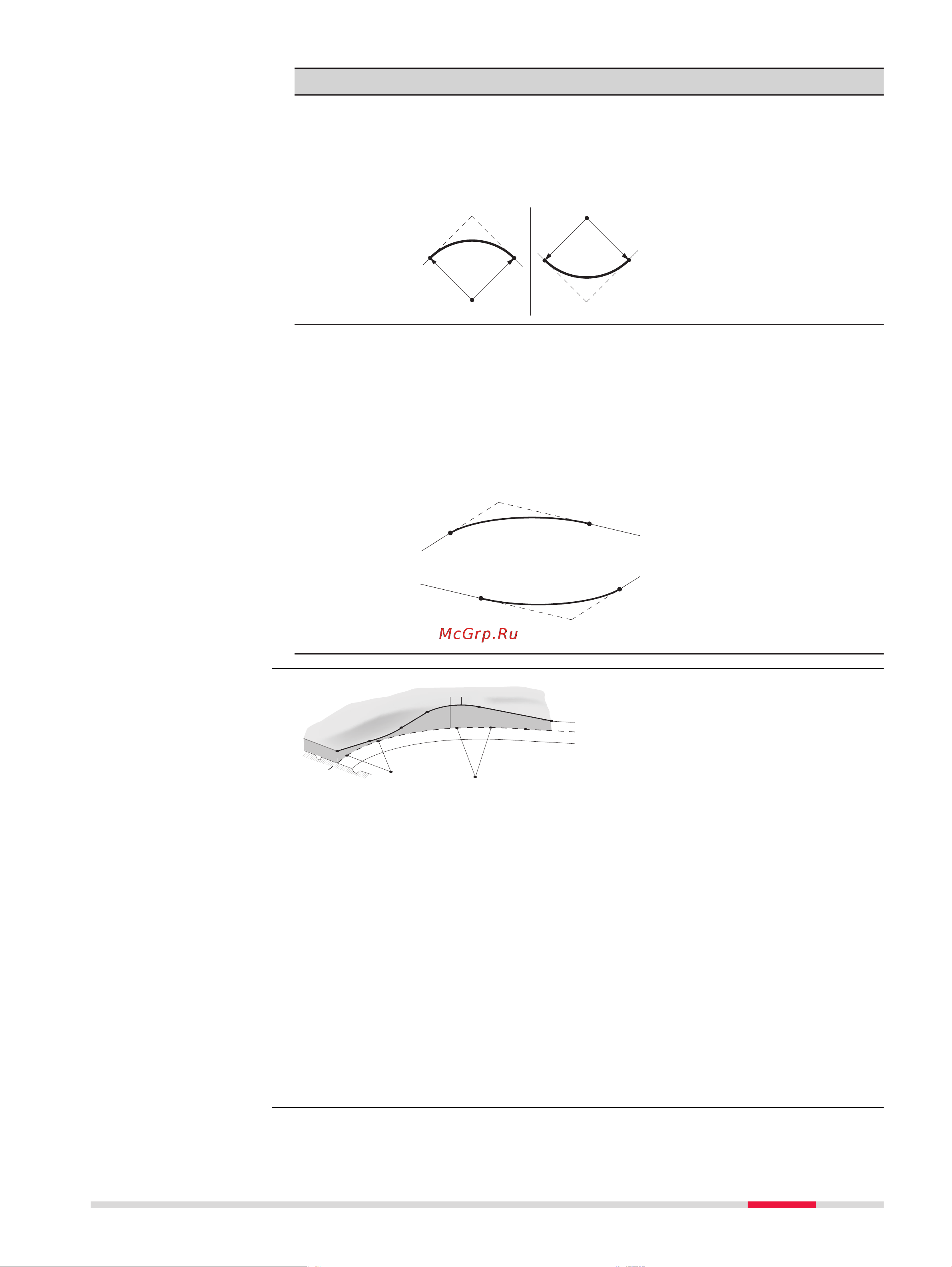

Элемент Описание
Переходная
кривая
Эта дуга задается следующими параметрами:
• Начальный пикетаж и отметка точки P1.
• Конечный пикетаж и отметка конечной точки P2
• Радиус (R).
• Тип: Выпуклый (crest) или Вогнутый (sag)
TSOX_051
P1
R
a
R
P2
P1
RR
P2
b
a Выпуклая
b Вогнутая
P1 Начальная точка
P2 Конечная точка
R Радиус
Квадратич-
ная пара-
бола
Выбор варианта с квадратической параболой обладает тем
преимуществом, что устанавливается постоянное измене-
ние уклона и получается более "плавная" кривая. Квадрати-
ческая парабола определяется следующими параметрами:
• Начальный пикетаж и отметка точки P1.
• Конечный пикетаж и отметка конечной точки P2
• Параметр, или длина (L), углон входной кривой (уклон
вх) и угол выходной кривой(уклонвых).
TSOX_114
P1
+%
-%
P2
L
TSOX_115
+%
-%
P1
P2
L
P1 Начальная точка
P2 Конечная точка
L Длина
% Откос
TSOX_116
R
R1
R2
-%
+%
-%
b1
b2
b3
ab
b4
b5
a2
a3
a4 a5
a6
a1
a = Горизонтальный профиль (вид
сверху)
R1 Радиус 1
R2 Радиус 2
a1 Прямая
a2 Дуга радиуса R1
a3 Частичная кривая с
радиусами R1 и R2
a4 Дуга радиуса R2
a5 Переходная кривая на
выходе с R2 и R = ∞
a6 Прямая
b = Вертикальный профиль (фрон-
тальный вид)
b1 Прямая
b2 Кривая
b3 Прямая
b4 Парабола
b5 Прямая
• Точка касания
Комбинация горизо-
нтальных и верти-
кальных геометриче-
ских элементов
Прогр. 135
