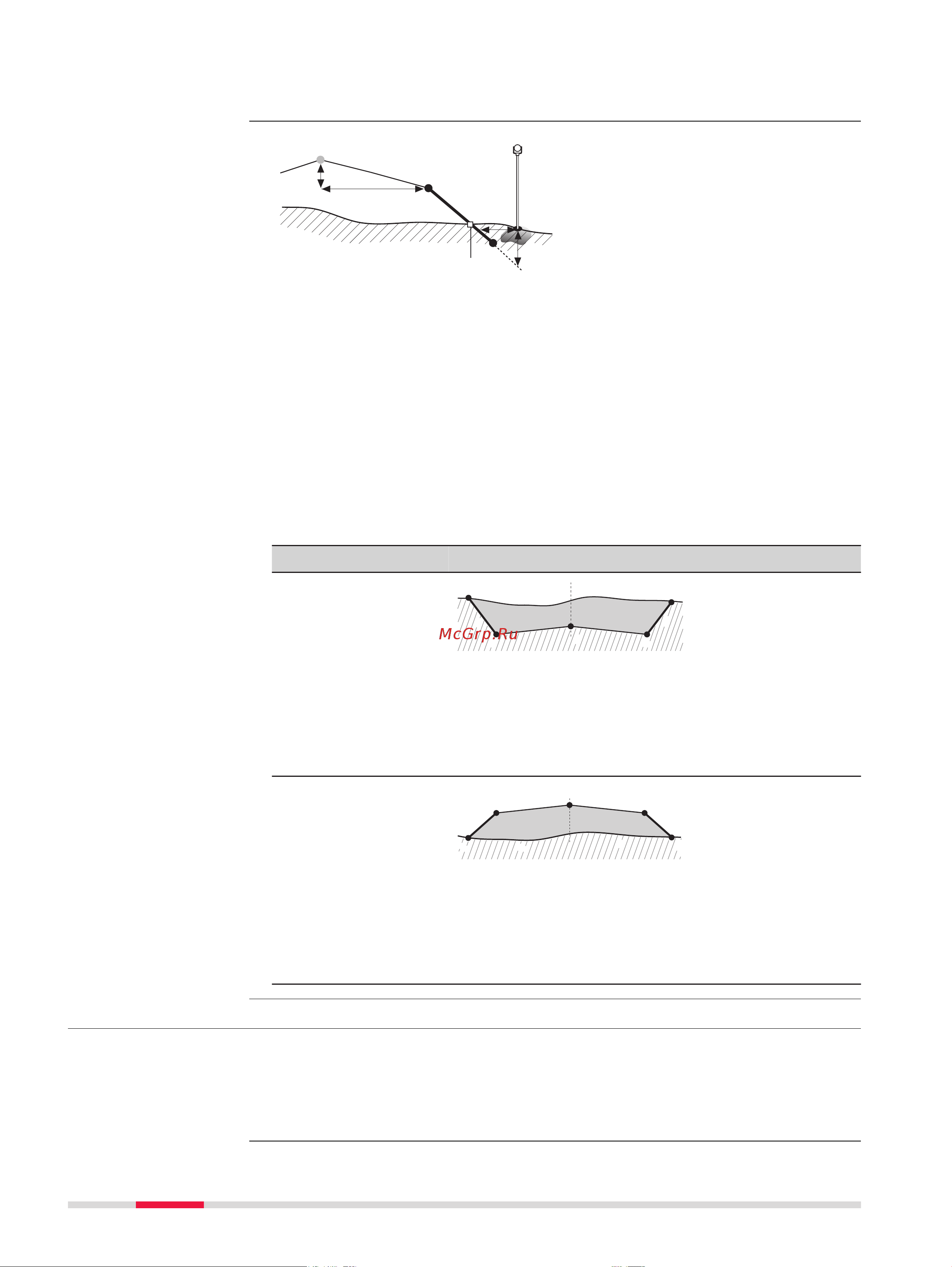

Начало и конец пикетажа, а также точки касания могут различаться для гори-
зонтального и вертикального профилей.
002038_002
c
a
e
f
i
g
d
h
b
P1
P1 Измеренная точка
a Горизонтальный профиль
b Точка гребня (бровка)
c Откос
d Нулевая точка
е Естественная поверхность
f Заданное смещение
г Заданная разность отметок
h Выемка при заданном склоне
i D Смещение до точки гребня
Элементы разбивки уклонов:
a Горизонтальный створ в заданном пикетаже.
b Точка поворота, задается путем ввода смещения влево/вправо и превы-
шения.
c Уклон = уклон.
d Точка гребня, или точка дневного света, указывает на точку пересечения
между склоном и нормальной поверхностью. Как точка гребня (бровки),
так и нулевая точка лежат на откосе.
e Нормальная поверхность - это нетронутая поверхность до начала
выполнения работ по проекту.
Выемка/Насыпь Описание
Выемка
TSOX_117
cc
a
e
e
bb
d
d
a Горизонтальный профиль
b Точка гребня (бровка)
c Откос
d Нулевая точка
e Естественная поверхность
Насыпь
TSOX_118
d
d
c
c
a
e
e
bb
a Горизонтальный профиль
b Точка гребня (бровка)
c Откос
d Нулевая точка
e Естественная поверхность
7.13.3 Создание и загрузка файлов створов
Файлы горизонтальных и вертикальных профилей создаются с помощью
модуля Road Line Editor и загружаются в тахеометр при помощи модуля Data
Exchange Manager Instrument Tools.
Эти файлы можно также создавать автономно - на самом тахеометре.
☞
Элементы разбивки
склонов
Описание
136 Прогр.
