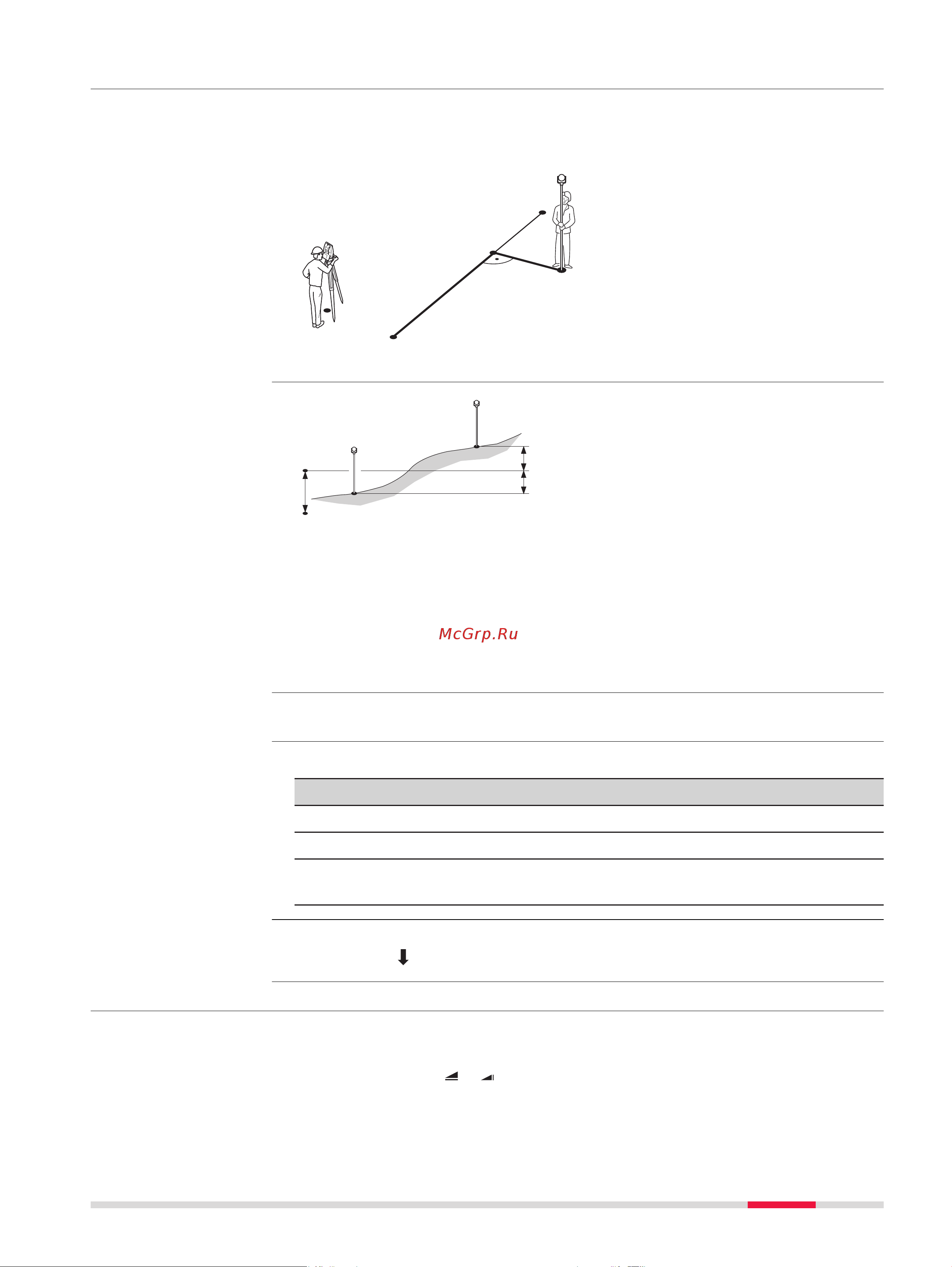

7.5.4 Измер.прод. и попер. сдвига

Это подприложение вычисляет по результатам измерений или по координа-

там продольные, параллельные смещения и превышения точки над опорной

линией.

TSOX_035

P0 Точка стояния

P1 Начальная точка

P2 Конечная точка

P4 Измеренная точка

P3 Опорная точка

d1 D Поперечный сдвиг

d2 D Продольный сдвиг

TSOX_037

P1 Начальная точка

P2 Точка визирования

P4 Точка визирования

a Опорная отметка

d1 Разность между отметкой начальной точки и опорной отметкой.

d2 Разность между отметкой точки P2 и опорной отметкой

d3 Разность между отметкой точки P3 и опорной отметкой

Нажмите Измер на экране Баз. линия - Инф..

Описание полей

Поле Описание

ΔL Вычисленное расстояние вдоль опорной линии.

ΔO Вычисленное расстояние перепендикулярно опорной линии.

ΔH Вычисленное превышение относительно заданной опорной

отметки.

• Нажмите Измер для измерения и записи.

• Нажмите Пред для возврата на экран Баз. линия - Инф..

7.5.5 Разбивка

Эта подпрограмма вычисляет расхождение между положением измеренной

точки и ее вычисленным положением. Возможны ортогональный (ΔL, ΔO, ΔH)

и полярный (ΔHz, D , D ) методы отображения.

Описание

Пример превышения

относительно первой

опорной точки

Доступ

Измерение продоль-

ного и поперечного

сдвига

Описание

Прогр. 95
