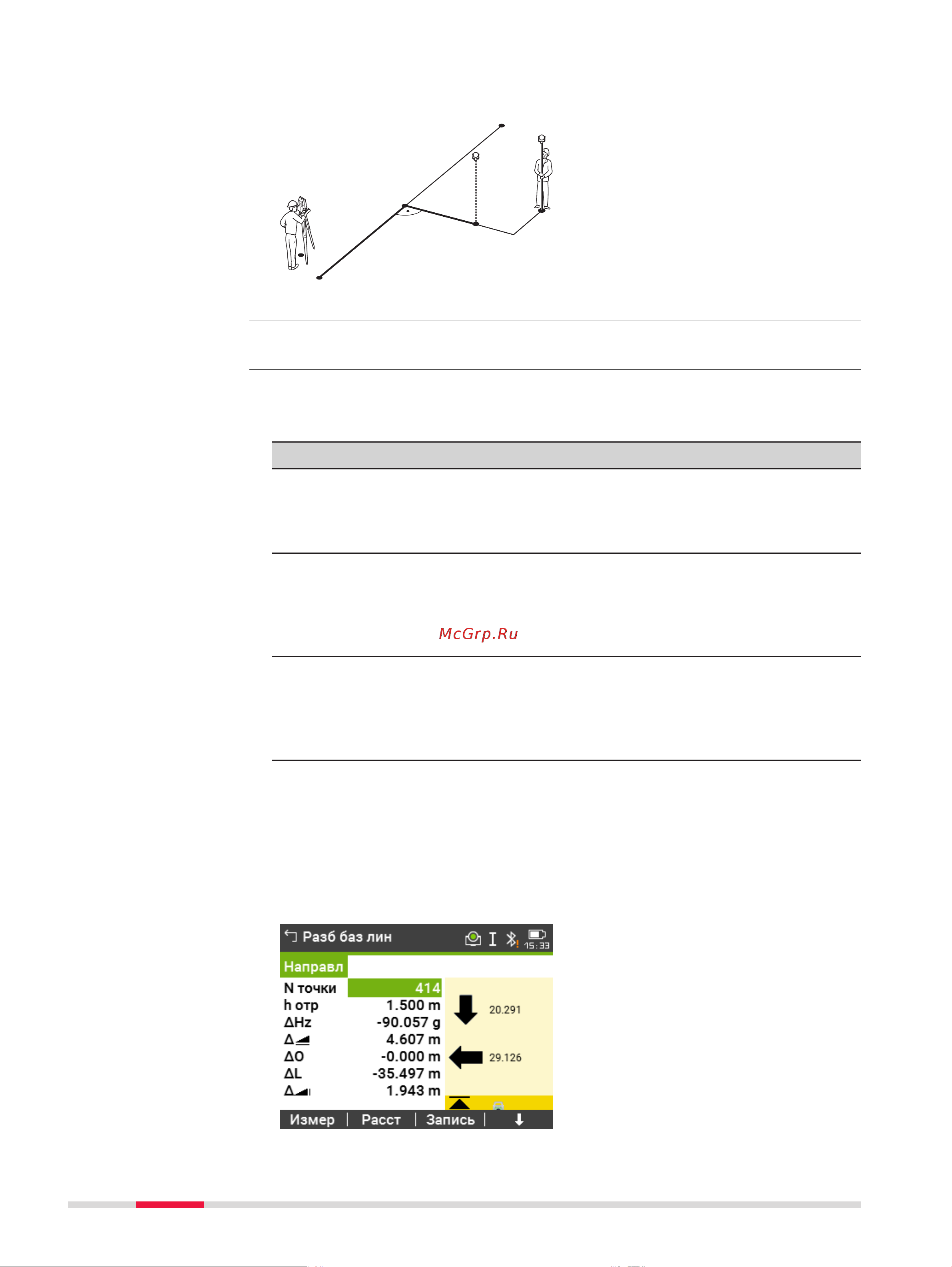

Пример ортогональной разбивки
TSOX_038
P1
P3
P2
P4
a
b
P0
P0 Точка стояния
P1 Начальная точка
P2 Конечная точка
P4 Разбивочная точка
P3 Измеренная точка
a D Параллельное смещение
b D Продольный сдвиг
Нажмите Разбивка на экране Баз. линия - Инф..
Введите элементы разбивки проектной точки от опорной линии.
Описание полей
Поле Опция Описание
Вдоль
линии
Только отоб-
ражение дан-
ных
Продольный сдвиг: Имеет знак плюс, если
проектное положение выносимой в натуру
точки находится за только что измеренной
точкой.
Сдвиг Только отоб-
ражение дан-
ных
Перпендикулярный сдвиг: Расстояние по
перпендикуляру между измеренной точкой и
проектным положением имеет знак плюс,
если проектное положение находится пра-
вее опорной линии.
Высота Только отоб-
ражение дан-
ных
Смещение по высоте: Превышение между
измеренной точкой и проектным положе-
нием имеет знак плюс, если проектная
отметка больше, чем отметка опорной
линии.
Далее
Нажмите Далее, чтобы перейти в режим измерений.
Знаки разностей расстояний и углов являются поправками (для их учета тре-
буется применять знак минус). Стрелки указывают направление движения к
проектному положению точки.
Доступ
Ортогональная раз-
бивка
Разб баз лин
96 Прогр.
