Клавиша Описание

След Тч Добавление новой разбивочной точки.

Описание полей

Поле Описание

ΔHz Горизонтальное направление с измеренной точки на проект-

ное положение. Оно считается положительным, если тахео-

метр для наведения на проектное положение точки нужно

повернуть по часовой стрелке.

ΔL Продольное расстояние между измеренной точкой и проект-

ным положением. имеет знак плюс, если проектное положе-

ние выносимой в натуру точки находится за только что

измеренной точкой.

ΔO Расстояние по перпендикуляру между измеренной точкой и

проектным положением. имеет знак плюс, если проектное

положение находится правее измеренной точки.

D Горизонтальное проложение между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение выносимой в натуру точки находится за только

что измеренной точкой.

D Превышение между измеренной точкой и проектным поло-

жением. Имеет знак плюс, если проектная отметка больше,

чем отметка измеренной точки.

• Нажмите Измер для измерения и записи.

• Нажмите Пред для возврата на экран Баз. линия - Инф..

7.5.6 Подпрограмма СЕТКА

Подпрограмма Сетка вычисляет и отображает на дисплее разбивочные эле-

менты сетки, ортогональный (ΔL, ΔO, ΔH) и полярный (ΔHz, D , D ). Сетка

задается без определенных границ. Ее можно продолжать за конечные точки

опорной линии.

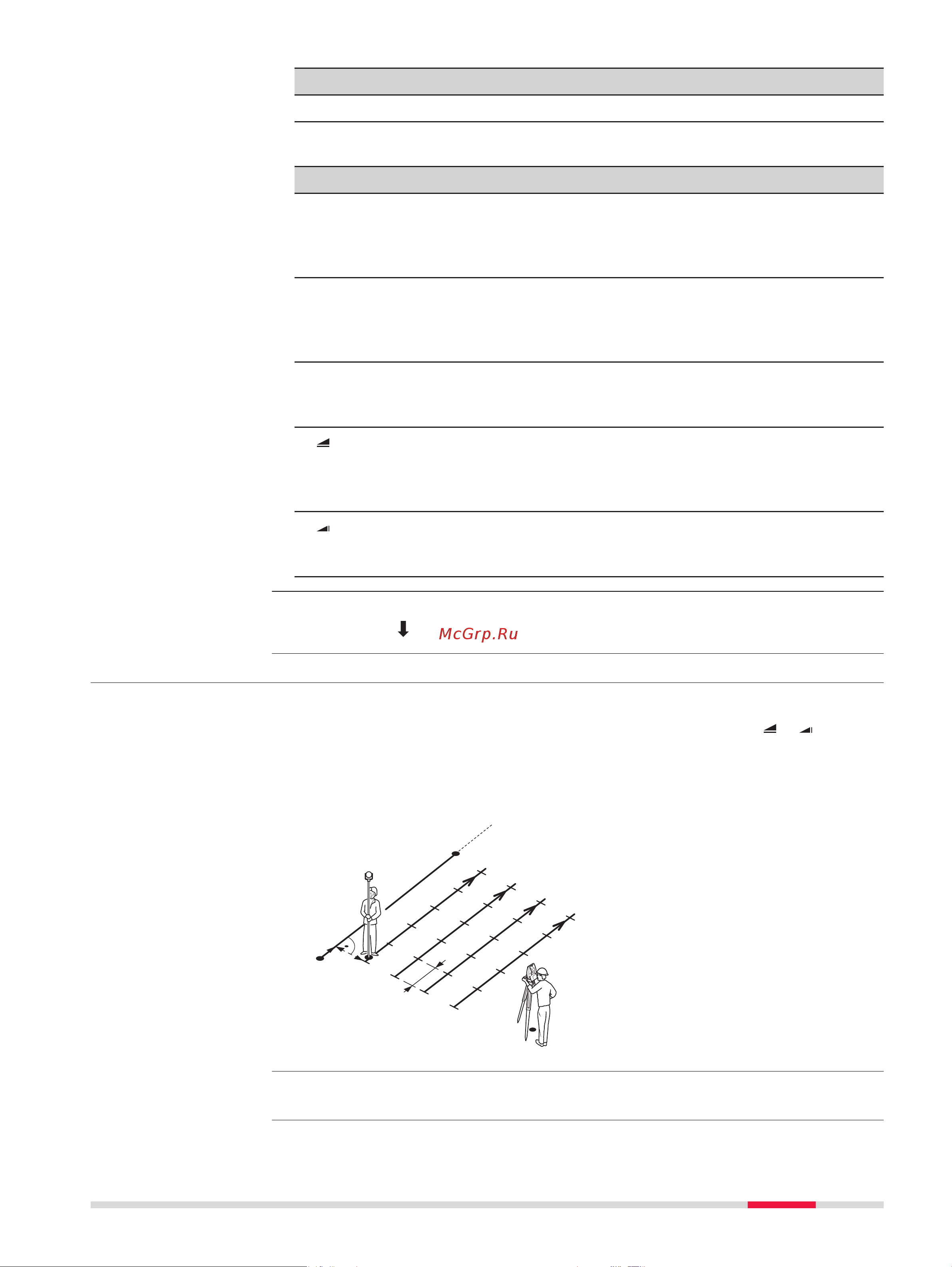

Пример разбивки по строительной сетке

TSOX_039

a Опорная линия

P0 Точка стояния

P1 Начальная точка

P2 Конечная точка

d1 Начальное расстояние

d2 Приращение

d3 Смещение линии

Нажмите Сетка на экране Баз. линия - Инф..

Описание

Доступ

Прогр. 97
