Рисунок 3. Ходовая тележка.

1 – электродвигатель; 2 – ведущая боковина; 3 – ведомая боковина.

Поверхности, по которым движутся ходовые колеса, не следует красить, так как краска мешает

хорошему сцеплению ходовых колес с рельсовой дорогой. На скольжение (буксование) ходовых колес по

рельсам влияет и загрязнение маслом, смазкой, обледенение и др. Для нормальной работы ходового

механизма необходимо регулярно чистить рельсовый путь.

1.3.10. Ходовая тележка

Удобная и простая для монтажа, демонтажа и эксплуатации жесткая тележка (рисунок 3) предназначена

для монорельсовых путей с различным размерам профиля. Обе боковины, с двумя ходовыми колесами на

каждой из них, с помощью двух стальных шпилек, несущих подъемный механизм, и набора шайб, позволяют

приспособлять тележку к определенному ряду различных профилей монорельсового пути.

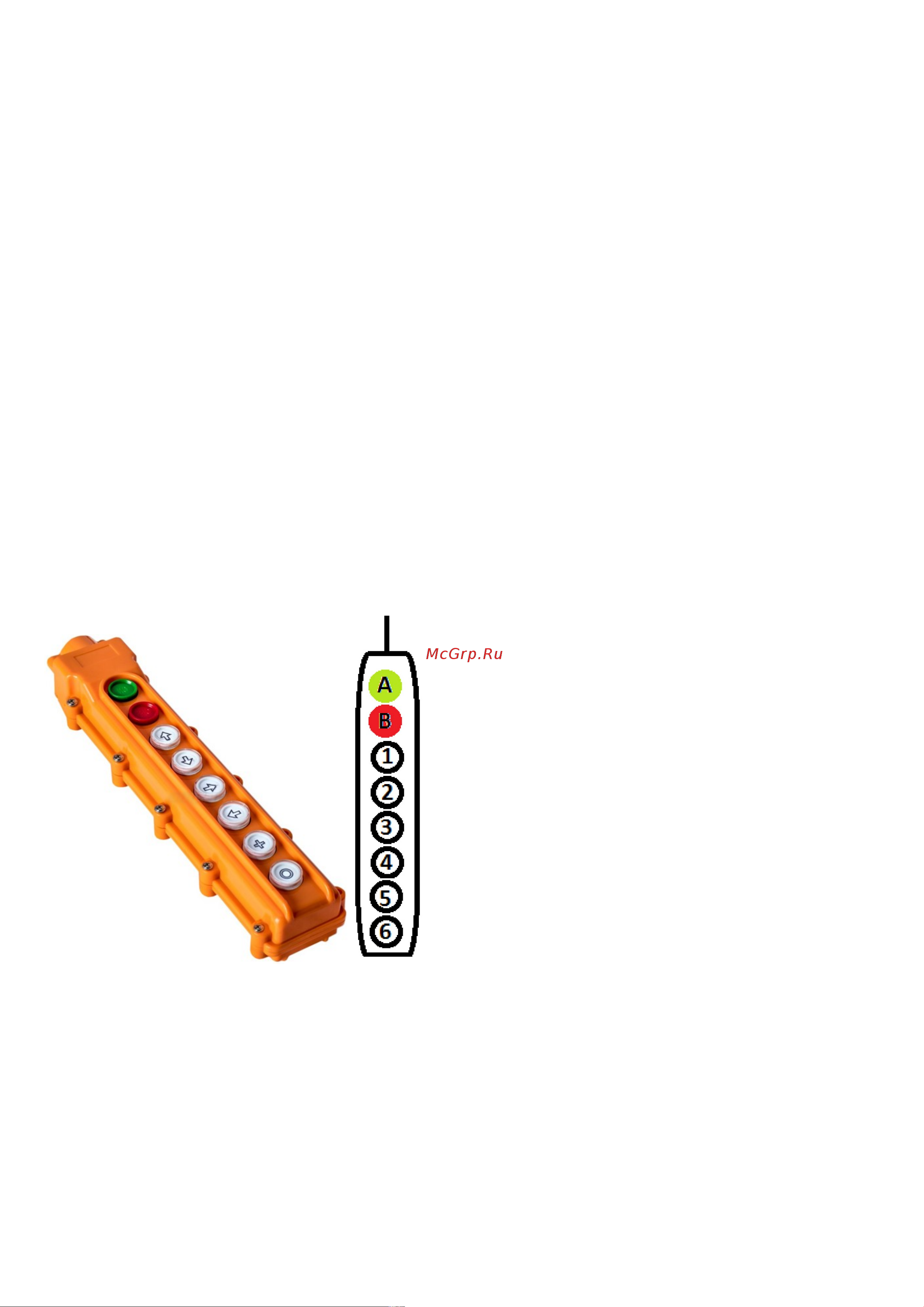

1.3.11. Пульт управления

После подсоединения квалифицированным

персоналом пульта к тали, необходимо нажать кнопку А

(ПУСК), что приведет к включению пускателей тельфера

(находятся на тельфере в оранжевом ящике), нажатие

данной кнопки включает таль.

Для поднятия груза, нажмите и удерживайте кнопку

1 (ВВЕРХ), для остановки тали – перестаньте нажимать.

Для опускания груза, а также передвижения по

двутавровой балке вперед и назад необходимо нажимать 2

(ВНИЗ), 3 (ВПЕРЕД) и 4 (НАЗАД), пока груз не достигнет

необходимого месторасположения.

Кнопки 5 (ВЛЕВО) и 6 (ВПРАВО) передвигают

тельфер по кранбалке, если есть данное подключение.

Для выключения пускателей (тали) необходимо

нажать кнопку В (СТОП).

А – ПУСК;

В – СТОП;

1 – ВВЕРХ;

2 – ВНИЗ;

3 – ВПЕРЕД;

4 – НАЗАД;

5 – ВЛЕВО (если таль подключена к кранбалке);

6 – ВПРАВО (если таль подключена к кранбалке).

Рабочее напряжение на пульте: 36В (на новых моделях

понижающий трансформатор находится в оранжевом

ящике на тали).

Пульт проводной, ориентировочная дина провода 1,2 м.

Пыле- и влагозащищенность: +

2. Приведение в движение электротельфера типа ТЭК (CD)

2.1. Связь с электрической сетью

Прежде чем включить электротельфер в электрическую сеть, проверьте, соответствует ли напряжение,

указанное на его табличке, напряжению электрической сети. Электротельфер включается в электрическую

сеть согласно приложенной схеме (см. пункт 3.13).

2.2. Заземляющий провод

Нулевой провод соединяющего кабеля или четвертый троллейный провод служат для надежного

заземления или зануления нетоковедущих металлических частей.

2.3. Подключение электротельфера к электрической сети

Проверка правильности подключения фаз электродвигателя и концевого выключателя

Электротельфер подключается к сети. Кнопка концевого выключателя нажимается, чтобы привести в

движение груз вверх или вниз, соответственно направлению, указанному на выключателе. Если крюк

подъемного механизма движется в направлении, обратно указанному на выключателе, нужно поменять

местами две кабельные жилы электротельфера.

После подключения фаз электродвигателя в электротельферах с концевыми выключателями в цепи

управления, необходимо проверить правильное подключение фаз и в концевых выключателях. Для этой цели

крюк надо установить в среднее положение между верхним и нижним крайними положениями. В этом

положении канатоукладчик остается посередине барабана. По обе стороны от направляющего сегмента, на

равном расстоянии, установите ограничительные кольца на штанге концевого выключателя. Проверьте

правильность подключения фаз включением в движение крюка – вверх и вниз. При включении вверх, нажмите
