1. НАЗНАЧЕНИЕ
1.1 Шкаф телекоммуникационный ШРН-М (далее – шкаф) предназначен для размещения
электронного и электротехнического оборудования, аппаратуры телекоммуникационных систем,
передачи и хранения информации в закрытых помещениях.
1.2 Вид климатического исполнения О4.2 по ГОСТ 15150 с предельными рабочими температурами
воздуха при эксплуатации от плюс 1°С до плюс 45°С и относительной влажности не более 80%
при 20°С.
1.3 Не предназначен для эксплуатации во взрывопожароопасных зонах.
1.4 Шкаф в полностью собранном виде (с установленными металлическими дверями, задней
и боковыми стенками), имеет степень защиты, обеспечиваемой оболочкой, IP20.
1.5 Обеспечивают возможность установки панелей системы несущих конструкций 482,6 мм
по ГОСТ 28601.1 (19” по МЭК 297).
2. ОПИСАНИЕ ИЗДЕЛИЯ
2.1 Шкаф имеет разборную конструкцию и поставляется в разобранном виде. Боковые стенки
съемные и фиксируются точечным замком, что позволяет дополнительно получить доступ
к оборудованию с боковых сторон. Задняя стенка в базовую поставку не входит (докупается
отдельно А-ШРН-х).
2.2 Шкаф навесной (см.п. «Установка шкафа»)
2.3 В крышу и основание шкафа можно установить вентиляторный модуль потолочный на два или три вентилятора по ТУ РБ 800008148.004–2005. Также в крыше и основании расположены отверстия
для кабельных вводов.
2.4 Дверь фиксируется замком с поворотной ручкой. Возможна установка двери как с левой так и справой стороны. Возможна поставка с дверью металлической, перфорированной либо с ударопрочным
тонированным стеклом (определяется при заказе).
2.5 Вертикальные юнитовые направляющие регулируются по глубине. Возможна установка дополнительных юнитовых направляющих (докупается отдельно ВН-2-х).
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления с помощью электрических проводников или крепежных соединений.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1 Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ РБ 800008148.002–2003 при соблюдении потребителем условий транспортирования, хранения,
монтажа и эксплуатации.
4.2 Гарантийный срок эксплуатации изделия не менее 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.
4.3 Гарантийный срок хранения не более 6 месяцев с момента изготовления.
ВНИМАНИЕ! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке.
5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ
5.1 Изделие не содержит в своем составе материалов, опасных для жизни и здоровья человека и вредных для окружающей среды, и не требует специальных мер предосторожности
при транспортировании,
хранении и утилизации. Изделие не содержит в своём составе драгоценных металлов.
5.2 Условия транспортирования по группе 5 ГОСТ 15150–69 всеми видами наземного транспорта в закрытых отсеках, исключающих воздействие атмосферных осадков, при температуре от -50 до +50°С
и относительной влажности до 98% при температуре окружающего воздуха +25°C.
5.3 Условия хранения должны соответствовать по группе 2 ГОСТ 15150.
5.4 Утилизацию изделия производят по общим правилам, действующим у потребителя.
6. ИЗГОТОВИТЕЛЬ
Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А, тел.: +375 (17) 500-00-00, тел./факс: +375 (17) 508–12–66,
e-mail: info@cmo.ru, сайт: www.cmo.ru, ИООО «ЦМО»
ВЫСОТА (U)
ОБОЗНАЧЕНИЕ ШКАФА (АРТИКУЛ)
9U
ШРН-М-9.350
ШРН-М-9.500 ШРН-М-9.650
12U
ШРН-М-12.350
ШРН-М-12.500 ШРН-М-12.650
15U
ШРН-М-15.350
ШРН-М-15.500 ШРН-М-15.650
ИДФУ. 301442.473 ПС
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Инженер ОТК
М.П.
год, месяц, число
ВНИМАНИЕ!
Производитель оставляет за собой право вносить изменения в конструкцию
изделия без ухудшения его функциональных характеристик.
/
личная подпись расшифровка подписи
Шкаф телекоммуникационный ШРН–М______________соответствует
техническим условиям ТУ РБ 800008148.002–2003 и признан годным
к эксплуатации
Упаковщик
М.П.
год, месяц, число
/
личная подпись расшифровка подписи
АКСЕССУАРЫ
Полка перфорированная, глубина 390 мм
Полка перфорированная, глубина 450 мм
Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм
Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
Полка перфорированная консольная 1U, глубина 200 мм
Полка перфорированная консольная 2U, глубина 300 мм
Полка перфорированная консольная 2U, глубина 400 мм
Полка клавиатурная с телескопическими направляющими, регулируемая глубина
580-750 мм
Полка для стойки клавиатурная быстросъемная, глубина 200 мм
Блок силовых розеток 19" без шнура с выключателем, 8 розеток, цвет черный
Горизонтальный кабельный органайзер 19" 1U, 4 кольца, серый
Горизонтальный кабельный органайзер 19" 1U, 4 кольца, черный
Горизонтальный кабельный органайзер с окнами 19" 1U, 4 кольца, серый
Горизонтальный кабельный органайзер с окнами 19" 1U, 4 кольца, черный
Фальшпанель в шкаф 19" 1U
Фальшпанель в шкаф 19" 2U
Фальшпанель в шкаф 19" 4U
Стенка задняя к шкафу ШРН, ШРН-Э и ШРН-М 6U в комплекте с крепежом
Стенка задняя к шкафу ШРН, ШРН-Э и ШРН-М 9U в комплекте с крепежом
Стенка задняя к шкафу ШРН, ШРН-Э и ШРН-М 12U в комплекте с крепежом
Стенка задняя к шкафу ШРН, ШРН-Э и ШРН-М 15U в комплекте с крепежом
Направляющие (уголки) для настенных шкафов, глубина 390 мм (1 шт.)
Направляющие (уголки) для настенных шкафов, глубина 450 мм (1 шт.)
Направляющие (уголки) для настенных шкафов, глубина 580 мм (1 шт.)
БР-8П (У10-008) -9005
Информация для заказа

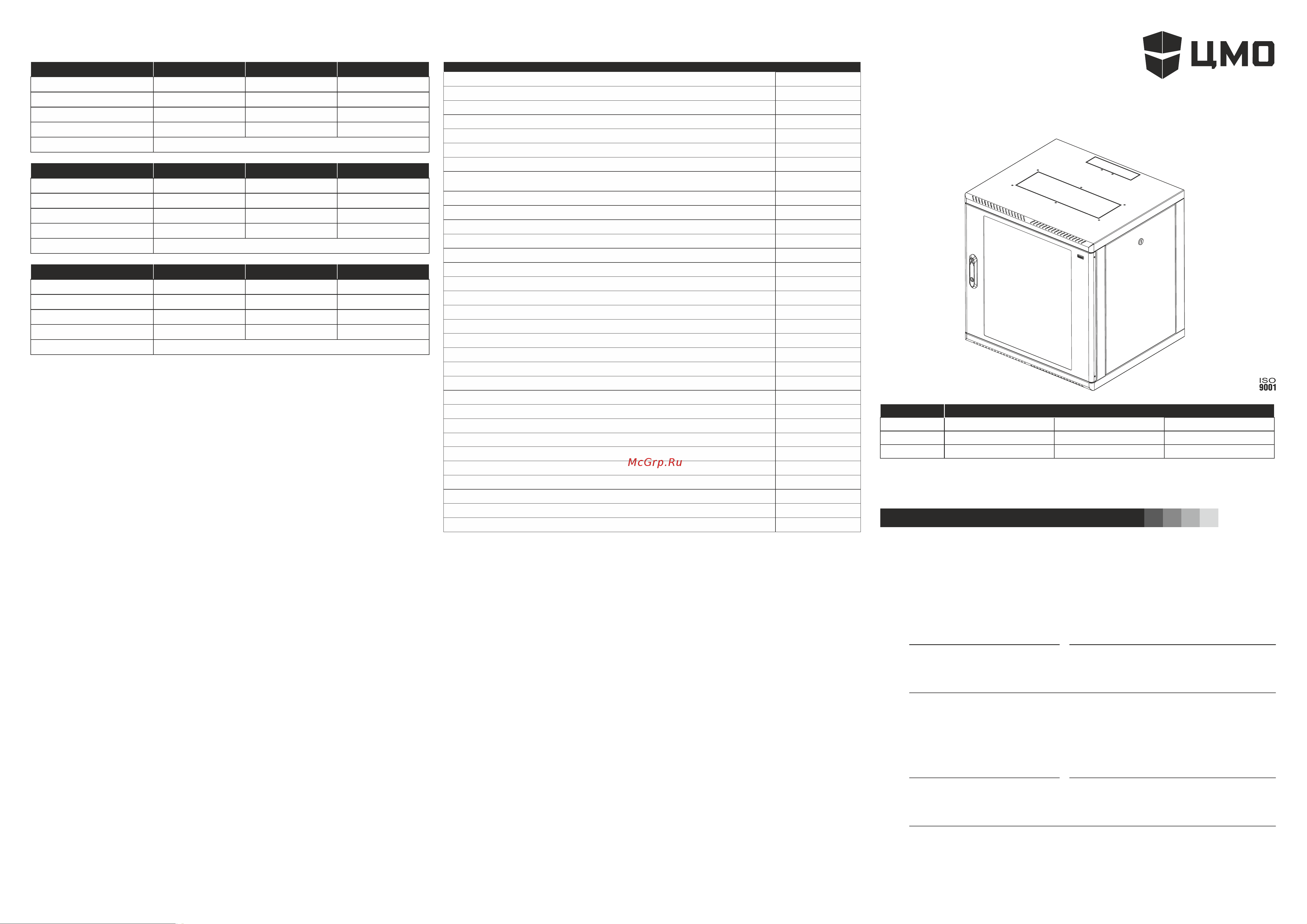

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Обозначение шкафа (артикул)
Габаритные размеры (ВхШхГ)
Полезная глубина (мм)
Габариты упаковки (ВхШхГ)
Полезная емкость (U)
Полезная глубина (мм)
Габариты упаковки (ВхШхГ)
Полезная емкость (U)
Полезная глубина (мм)
Габариты упаковки (ВхШхГ)
Полезная емкость (U)
9U
12U
15U
ШРН-М-9.350 ШРН-М-9.500 ШРН-М-9.650
ШРН-М-12.350 ШРН-М-12.500 ШРН-М-12.650
ШРН-М-15.350 ШРН-М-15.500 ШРН-М-15.650
Масса (кг)
Масса (кг)
Масса (кг)
480х600х360
281
450х675х170
17
480х600х530
456
590х615х225
22
480х600х660
581
640х675х225
25
610х600х360
281
640х735х135
20
610х600х530
456
590х615х225
24
610х600х660
581
640х675х225
29
745х600х360
281
720х735х135
22
745х600х530
456
640х705х235
28
745х600х660
581
685х705х235
32
Полка перфорированная грузоподъёмностью 100 кг., глубина 580 мм
Полка перфорированная, глубина 580 мм
Блок силовых розеток 10" без шнура с выключателем, 3 розетки, цвет черный
Блок силовых розеток 19" со шнуром (2 м) без выключателя, 9 розеток, цвет черный
Шкаф телекоммуникационный
ШРН-М
Паспорт
А3 07.20
Покрытие – краска полимерно-порошковая, шагрень, с предварительным фосфатированием.
Цвет: RAL 7035 светло-серый либо RAL 9005 черный.
Допустимая распределенная статическая нагрузка до 50 кг.
Изделие соответствует:
ТУ РБ 800008148.002–2003
ГОСТ 32127-2013
Габаритные размеры (ВхШхГ)
Габаритные размеры (ВхШхГ)
Обозначение шкафа (артикул)
Обозначение шкафа (артикул)
Модуль вент. потолочный (170x425), 2 вент. колодка
Модуль вент. потолочный (170x425), 2 вент. с терморегулятором
Модуль вент. потолочный (170x425), 3 вент. колодка
Модуль вент. потолочный (170x425), 3 вент. с терморегулятором
СВ-39
СВ-45
СВ-45 У
ТСВ-45
МС-20
МС-30
МС-40
ТСВ-К4
ТСВ-К-СТК
ГКО-4.62/7035
ГКО-4.62/9005
ГКО-О-4.62/7035
ГКО-О-4.62/9005
ФП-1
ФП-2
ФП-4
УО-39.2
УО-45.2
УО-58.2
СВ-58 У
СВ-58
А-ШРН-6
А-ШРН-9
А-ШРН-12
А-ШРН-15
БР-3П-10-9005
БР-9П-Ш-9005
R-FAN-2J
R-FAN-2Т
R-FAN-3J
R-FAN-2Т
