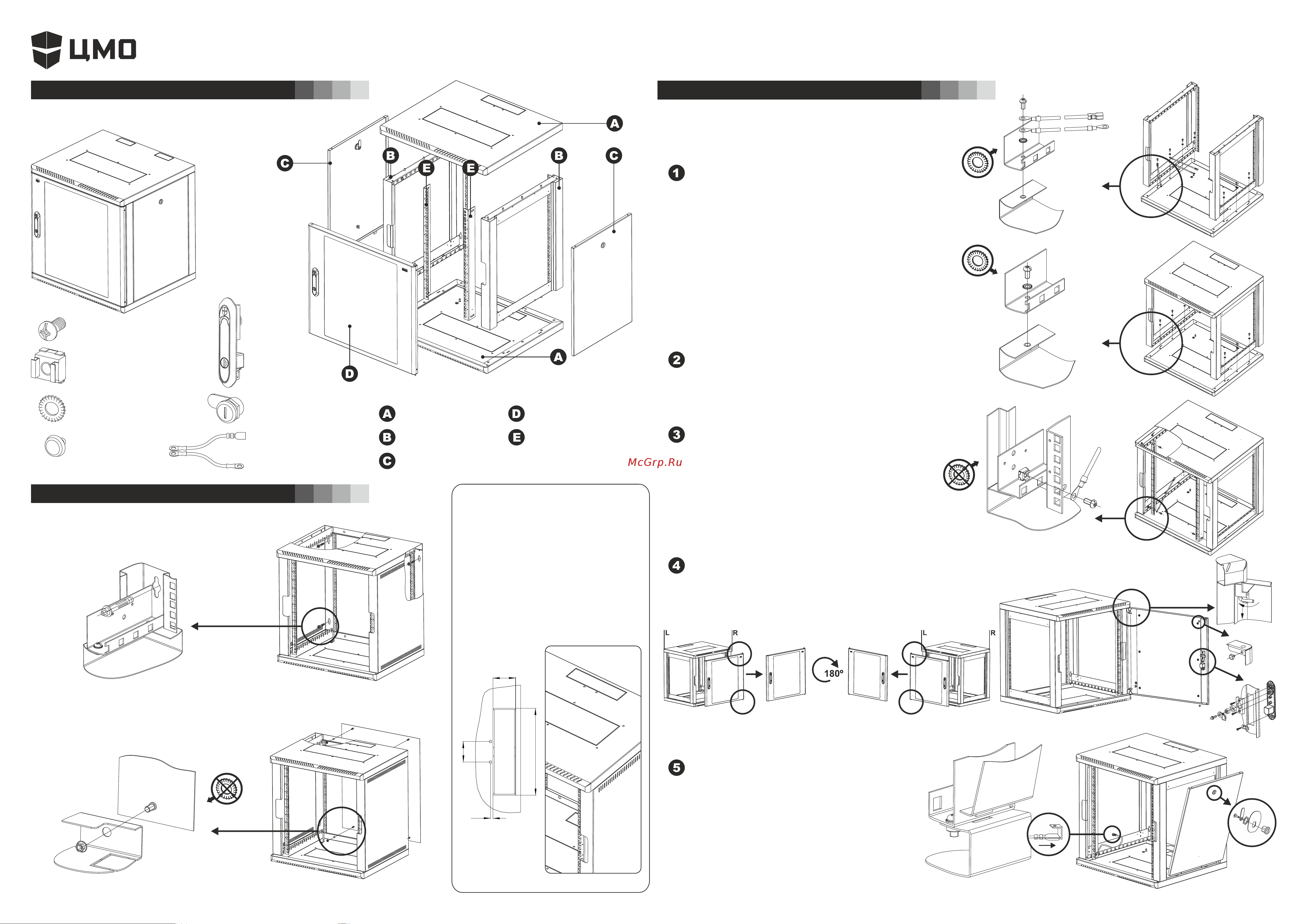

РУКОВОДСТВО ПО СБОРКЕ: ШКАФ ТЕЛЕКОММУНИКАЦИОННЫЙ РАЗБОРНЫЙ ШРН-М

КОМПЛЕКТ ПОСТАВКИ

СБОРКА ИЗДЕЛИЯ

Крыша-дно: 2 шт.

Боковая стенка: 2 шт.

Дверь: 1 шт.

Вертикальная

направляющая: 2 шт.

Винт М6х12: 16/24 шт.*

Гайка с

фиксатором: 4 шт.

Точечный

замок: 2 шт.

Демпфер: 6 шт.

Шайба

зубчатая 12/20 шт.*

* Зависит от габаритов шкафа.

Шкаф в собранном виде

Рама: 2 шт.

Внимание! Затягивайте винтовые

соединения только после полной

сборки шкафа.

Соедините крышу-дно (А) с рамами (В).

Используйте винты и зубчатые шайбы.

Внимание! Установите провода заземления

боковых стенок, вертикальных направляющих

и двери. Определите направление открывания

двери и установите провод заземления в ближайшем

винтовом соединении от ножевой клеммы двери.

Для заземления двери используйте провод: ножевая

клемма – клемма тип «О». Определите среднее

винтовое соединение и установите провода заземления

вертикальных направляющих и боковых стенок. Для

заземления боковых стенок используйте провод: ножевая

клемма – клемма тип «О». Для заземления вертикальных

направляющих используйте провод: клемма тип «О» -

клемма тип «О».

Установите вторую крышу-дно.

Используйте винты и зубчатые шайбы.

Установите вертикальные направляющие (Е)

на необходимую глубину. Используйте винты

и гайки с фиксаторами. Установите провода

заземления в нижние соединения вертикальных

направляющих.

Установите дверь (D). Соедините провод заземления

с ножевой клеммой двери. Предварительно установите

замок и закрепите демпферы. Конструкция позволяет

установить дверь с правой или левой стороны.

Установите точечные замки в боковые стенки(С).

Установите стенки в шкаф. Соедините провода

заземления с ножевыми клеммами боковых

стенок.

После сборки шкафа снимите

боковые стенки и затяните все

винтовые соединения до упора.

УСТАНОВКА ШКАФА

В верхней и нижней части

шкафа предусмотрены

кабельные вводы.

Для протяжки кабеля удалите

металлическую заглушку ввода.

Во избежании травм,

обработайте заусенцы в местах

крепления заглушки кабельного

ввода.

Установка задней стенки шкафа. Установите заднюю стенку и зафиксируйте

при помощи четырех гаек (опция).

Предусмотрено крепление шкафа к стене

через отверстия в задней стенке.

ножевая клемма

клемма тип «О»

Комплект

заземления: 1 шт.

Точечный

усиленный

замок: 1 шт.

212
