УСТАНОВКА ШКАФА

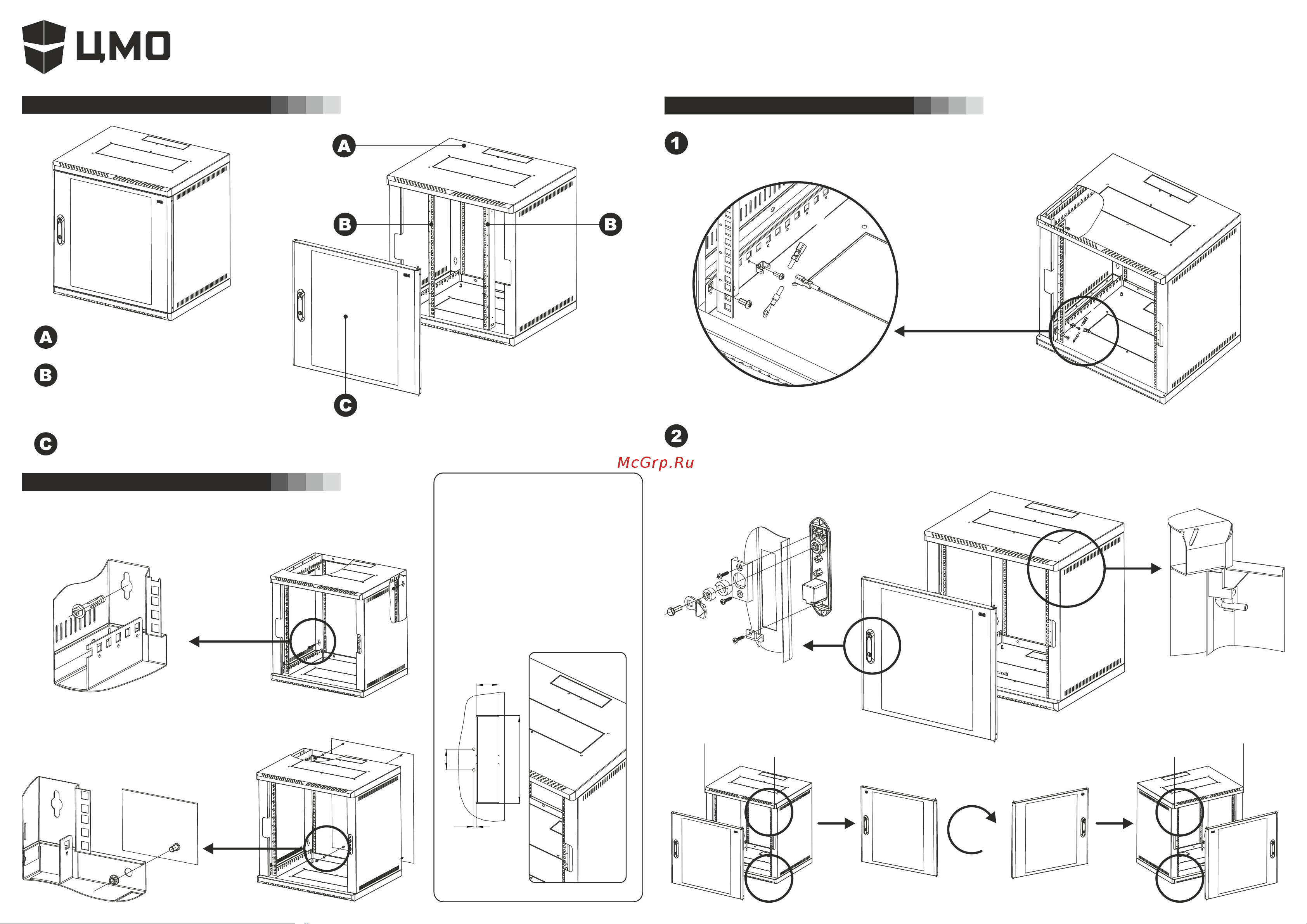

РУКОВОДСТВО ПО СБОРКЕ: ШКАФ ТЕЛЕКОММУНИКАЦИОННЫЙ ШРН 6U, 9U, 12U, 15U

КОМПЛЕКТ ПОСТАВКИ

Корпус: 1 шт.

Вертикальные

направляющие: 2 шт.

Комплект заземления: 1шт.

Дверь с замком: 1 шт. (дверь стекло / дверь металл)

Предусмотрено крепление шкафа к стене, через отверстия

в задней стенке. Рекомендуем крепить шкаф анкерными

болтами (в комплект поставки не входят).

Установка задней стенки шкафа. Установите заднюю

стенку и зафиксируйте при помощи четырех гаек (опция).

В верхней и нижней части

шкафа предусмотрены

кабельные вводы.

Для протяжки кабеля удалите

металлическую заглушку

ввода. Во избежании травм,

обработайте заусенцы в

местах крепления заглушки

кабельного ввода.

СБОРКА ИЗДЕЛИЯ

Вертикальные направляющие регулируются по глубине. Фиксируются болтом и гайкой

с фиксатором. Предусмотрена система заземления.

Предусмотрена возможность установки двери с правой или левой стороны.

Отведите вниз шпингалет и снимите дверь. Установите дверь. Переустановите

замок. Подсоедините провод заземления.

180º
