Устройство

Модель 1 и 2:

телескопы-рефлекторы Ньютона 114 мм и 130 мм на монтировке AZ-EQ AVANT

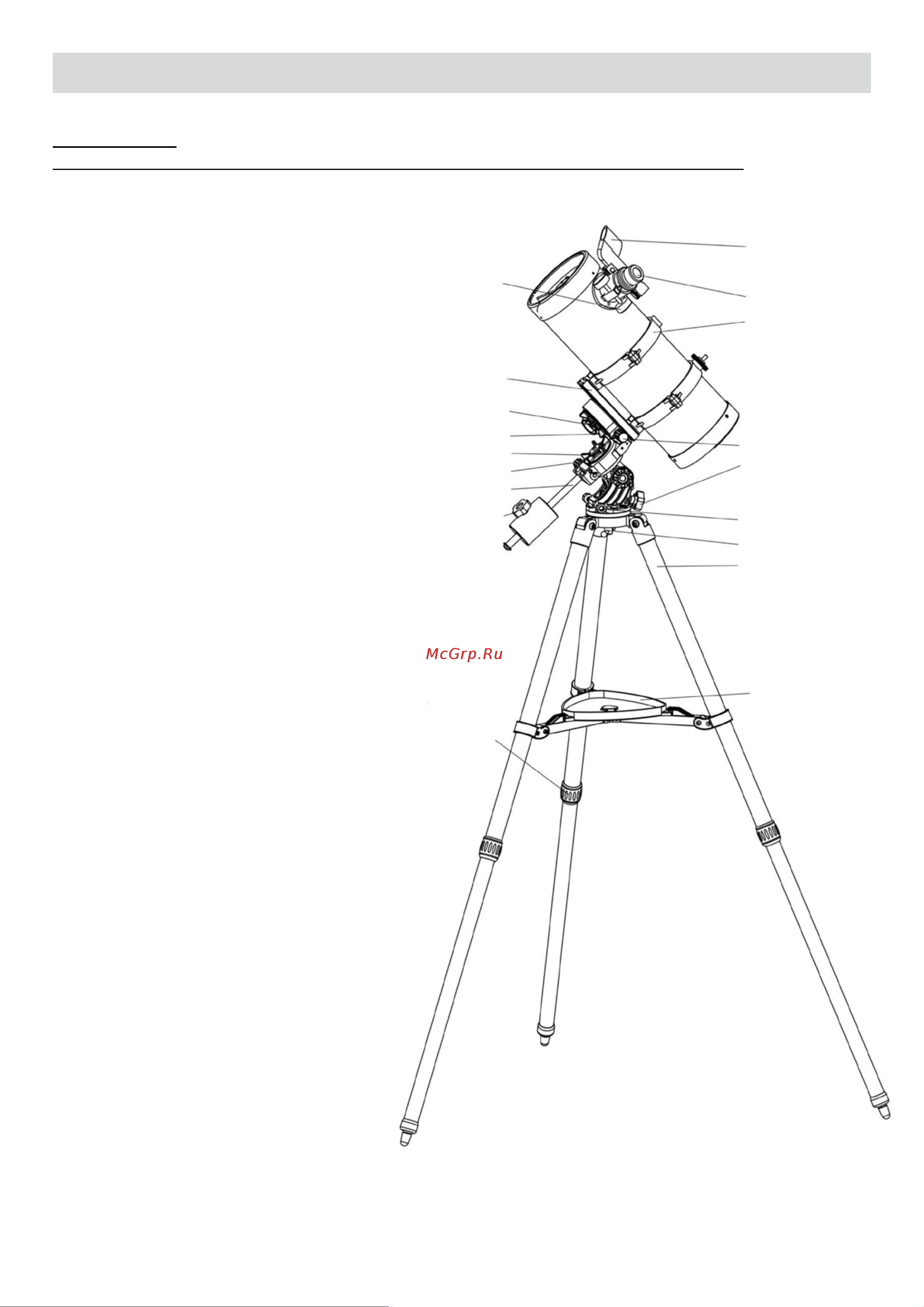

Рис. 1.1 Экваториальный режим

1. Искатель с красной точкой

2. Ручка фокусировки

3. Окуляр

4. Крепежные кольца

5. Пластина «ласточкин хвост»

6. Фиксатор трубы телескопа

(см. также рис. 6.1)

7. Колесико регулировки оси прямого

восхождения (RA) (см. также рис. 5.1)

8. Колесико регулировки оси склонения (DEC)

(см. также рис. 5.1)

9. Ручка тонких движений по оси прямого

восхождения (RA) (см. также рис. 5.1)

10. Ручка тонких движений по оси склонения

(DEC) (см. также рис. 5.1)

11. Фиксатор положения по широте

(не показан; см. рис. 5.1)

12. Индикатор широты (не показан;

см. рис. 4.1)

13. Регулировочный винт по широте

(см. также рис. 4.1)

14. Регулировочный винт по горизонтали

(см. также рис. 3.4)

15. Штанга противовеса

16. Фиксатор противовеса

17. Фиксатор с резьбой 3/8"

(см. также рис. 3.3)

18. Ножки треноги (выдвижные)

19. Фиксаторы высоты ножек треноги

20. Лоток для аксессуаров

Рис. 1.1
