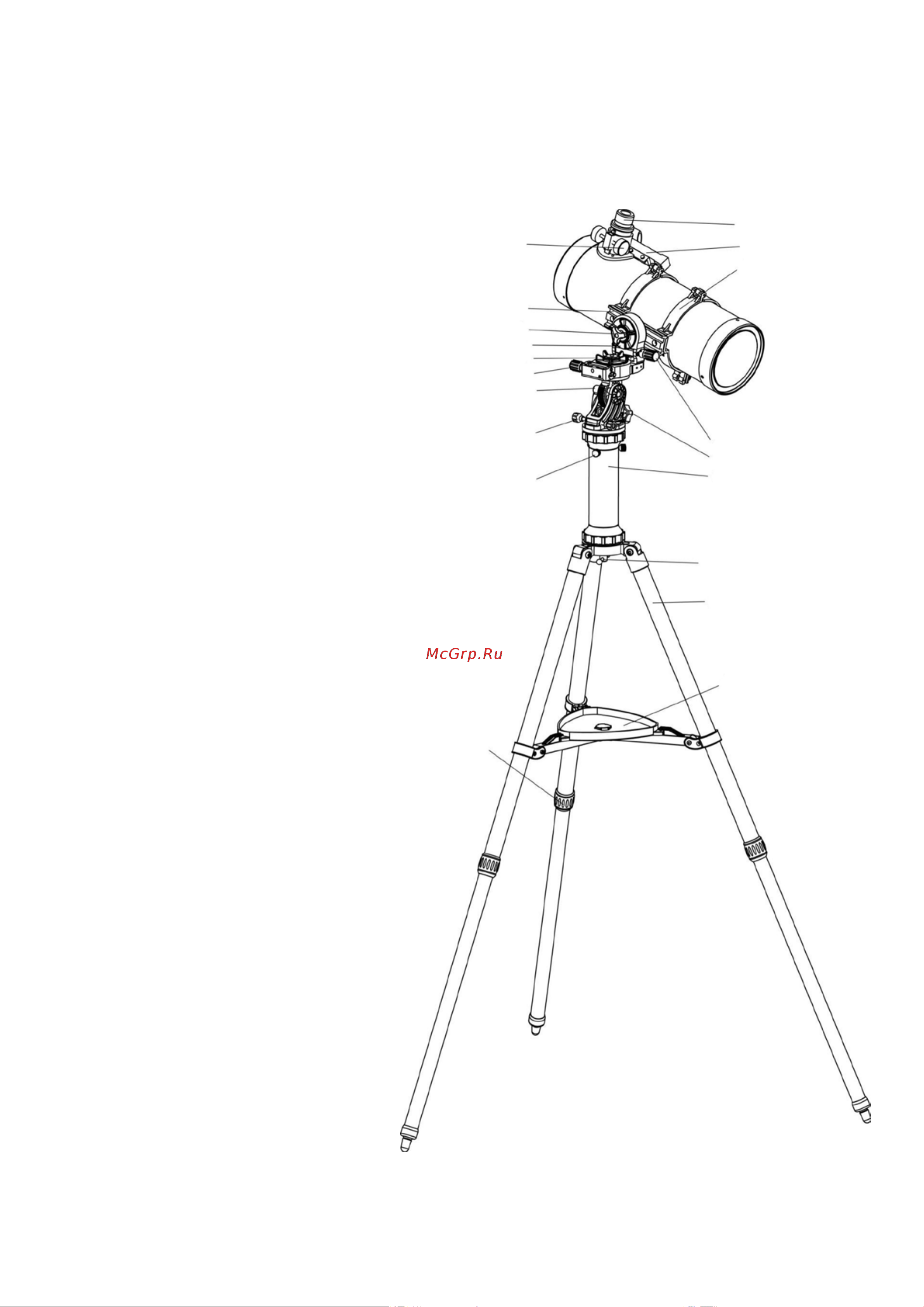

Рис. 1.2 Азимутальный режим; тренога с удлинительным стержнем

1. Искатель с красной точкой

2. Ручка фокусировки

3. Окуляр

4. Крепежные кольца

5. Пластина «ласточкин хвост»

6. Фиксатор трубы телескопа (см. также

рис. 6.1)

7. Колесико регулировки по азимуту (AZ)

(см. также рис. 7.1)

8. Колесико регулировки по высоте (ALT)

(см. также рис. 7.1)

9. Ручка тонких движений по азимуту (AZ)

(см. также рис. 7.1)

10. Ручка тонких движений по высоте (ALT)

(см. также рис. 7.1)

11. Фиксатор положения по широте

(см. также рис. 5.1)

12. Индикатор широты (не показан;

см. рис. 4.1)

13. Регулировочный винт по широте

(см. также рис. 4.1)

14. Регулировочный винт по горизонтали

(см. также рис. 3.4)

15. Фиксатор с резьбой 3/8" (см. также

рис. 3.3)

16. Ножки треноги (выдвижные)

17. Фиксаторы высоты ножек треноги

18. Лоток для аксессуаров

19. Удлинительный стержень

20. Фиксаторы удлинительного стержня

Рис. 1.2
