1. Описание и работа

1.1 Назначение изделия

Механическая тележка управляется ручной тягой цепи, обычная тележка – весом поднятого груза, движимого по нижней

кромке монорельса. Они могут быть подцеплены на монорельс верхней транспортировочной системы, идущей прямой или

изогнутой линией. Данное изделие незаменимо в местах, где нет доступа к электропитанию.

Механическая тележка может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается

эксплуатация тележки при температуре окружающей среды от -20 до +40С.

1.2 Основные характеристики

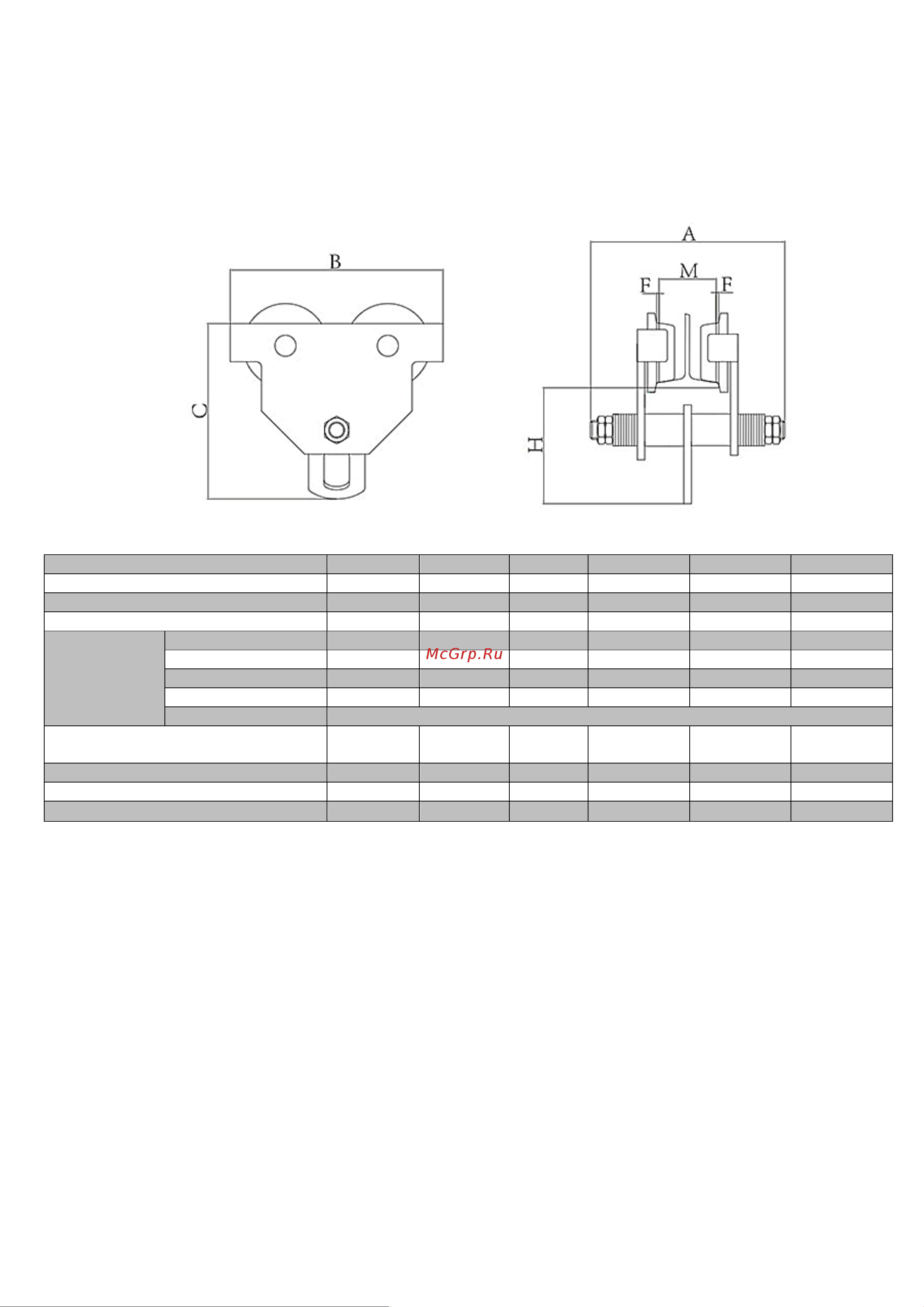

Рисунок 1. Габаритные размеры тележка холостая для тали тип А.

Артикул

10305

1031

1000921

1000922

1006124

1006125

Номинальная грузоподъемность, т

0,5

1,0

2,0

3,0

5,0

10,0

Испытательная нагрузка, кН

7,4

14,7

29,4

44,1

61,3

122,6

Мин. радиус изгиба, м

0,9

1,1

1,3

1,4

1,7

Размеры,

мм

264

332

353

371

393

430

216

260

300

345

390

470

195

239

286

336

393

500

110

135

161

185

220

280

Рекомендуемая двутавровая балка

(M), мм

64-152

64-203

88-203

102-203

114-203

125-203

Вес нетто, кг

Вес брутто, кг

Размеры упаковки (ДxШxВ), см

22х8х30

25х10х33

36х14х28

37х37х28

45х40х32

52х45х40

Дата продажи: МП: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Механическая тележка (см. Рис.1) состоит из левой пластины (10), правой пластины (7), подвесного пальца (6), подвесной

пластины (8), маховика ручной подачи (3), вала (4) и др. Обычная тележка (см. Рис. 2) состоит из левой пластины (10), правой

пластины (7), подвесного пальца (6), подвесной пластины (8) и др. Колеса (1) установлены на левой и правой пластинах Подвесной

палец, проходящий через левую и правую пластины и подвесную пластину, на которой подвешены лебедки, замкнут гайками (12).

Механическая тележка приводится в движение ручной тягой цепи (5) для приведения в действие вала (4) и передвижных

колес (1) по двутавровой балке.

Соответственно различной ширине двутавровых балок, расстояние между колесом и кромками может быть отрегулировано

посредством наложения регулировочных шайб (1) на внутренней и внешней сторонах пластины.

 Распакуйте тележку. Удалите лишнюю смазку с тяговой грузовой цепи.

 Подвесьте тележку к балке и проведите техническое освидетельствование с целью установления:

 соответствия документации на тележку, ее исправного состояния.

 Проверьте работу тележки вхолостую, перемещая на небольшое расстояние по монорельсу.

 Перед началом работы убедитесь, что тележка надежно подвешена.

 Производите перемещение тележки с грузом на небольшое расстояние. После этого остановитесь для
