Руководство по сборке тележки МД ТБН
Всю информацию о тележке МД ТБН вы можете посмотреть на сайте www.safe.ru
1
3
Ред.2 от 04.04.2019
Стр.1/4
Стр.2/4

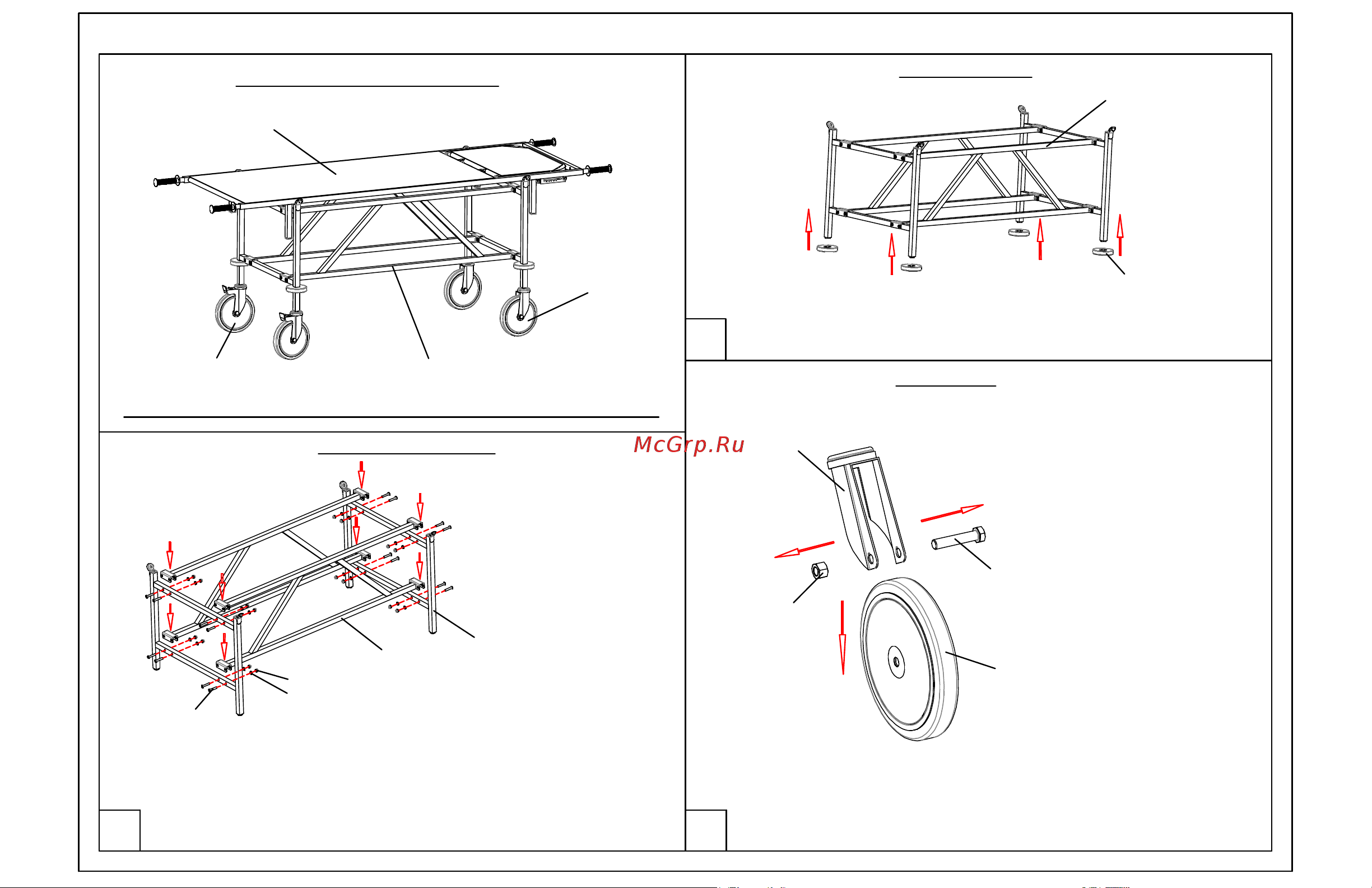

Сборка основания тележки
2
Носилки
Основание тележки
Колесо 200мм без тормоза
Колесо 200мм с тормозом
1. Установите связи основания согласно рисунка.
2. С помощью винтов, шайб и гаек соедините связи основания с рамами тележки.
Винт М8х45
Шайба М8
Гайка М8
Связь основания
Рама в сборе
Установка бамперов
1. Установите бамперы как показано на рисунке.
Разборка колес
1. Разберите колесо, открутив гайку.
Вытащите болт, затем снимите шинку.
Болт
Гайка
Шинка
Бампер
Основание в сборе
Платформа колеса
