ТПК «Верстакофф» 115054, РФ г. Москва, Павелецкая площадь, д.2, стр.2
тел: (495)781-16-62
info@werstakoff.ru
www.werstakoff.ru

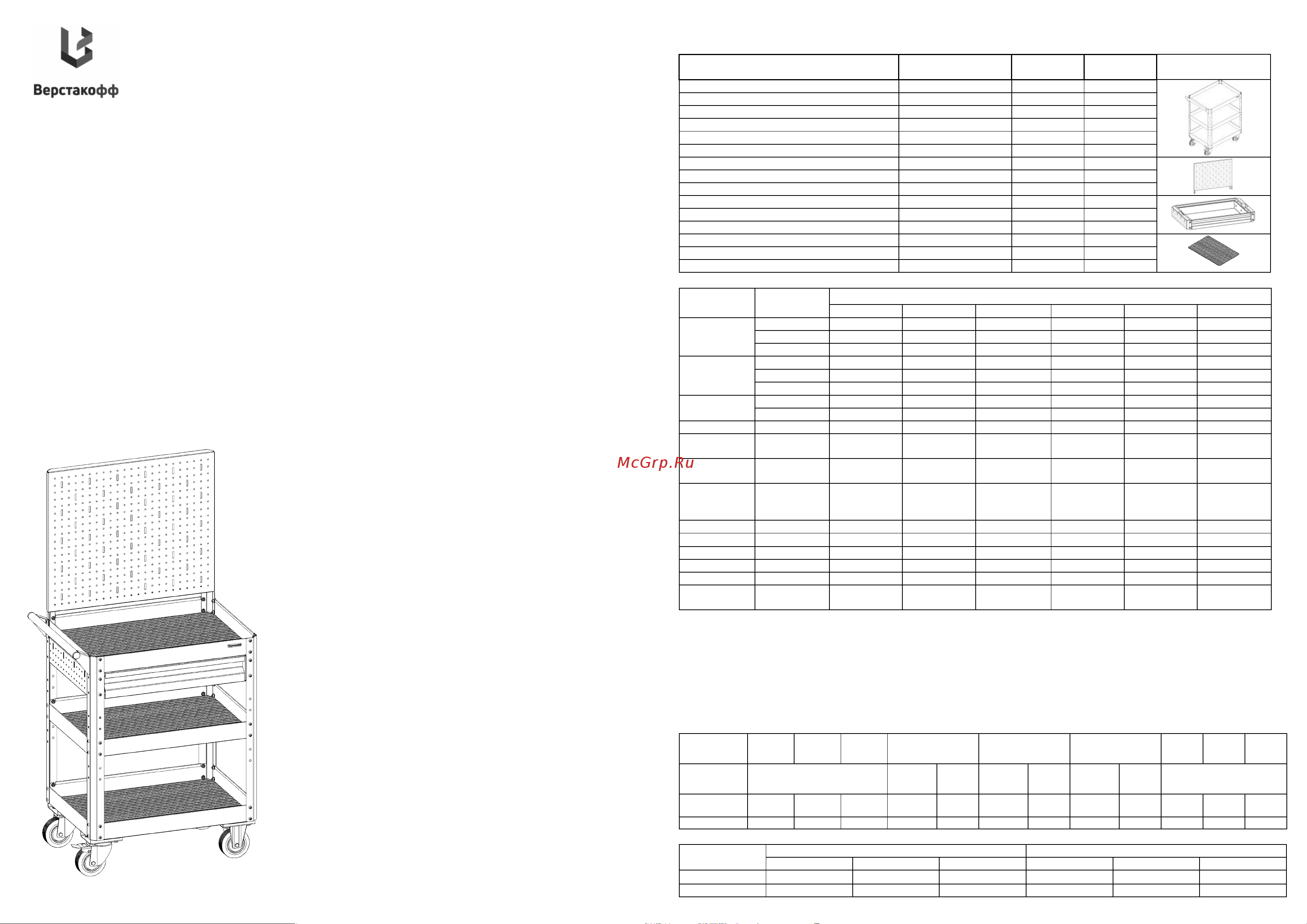

Технический паспорт
Руководство по сборке
Тележки PLACE
Содержание
1. Описание и назначение изделия
2. Технические характеристики и комплектность
3. Дополнительные опции
4. Сборка
5. Меры безопасности
6. Техническое обслуживание, транспортирование и хранение
7. Гарантии изготовителя
8. Свидетельство о приемке
1.Описание и назначение изделия.
Тележка серии PLACE открытого типа, предназначена для
хранения и перемещения различных предметов, вещей,
инструментов, оснастки т.д., используется для организации
рабочего места в производственных помещениях, автосервисах и
гаражных мастерских.
Тележки PLACE имеют сборно-разборную конструкцию,
представляет собой корпус с тремя полками, серия состоит из
шести типовых размеров, два по высоте (800/950мм.) и три по
ширине (600/700/800мм.) составные элементы изготовлены из
качественного металла, толщиной от 0,6 до 1,5мм. Элементы
изделия окрашены полимерной порошковой краской.
Тележка установлена на четыре колёсные опоры высотой
125мм. с диаметром колеса 100мм., колёса с резиновой шинкой
чёрного цвета, два из которых неповоротные, одно поворотное и
одно поворотное с тормозом, средняя полка тележки имеет три
положения установки по высоте, с шагом регулировки 50мм., в
верхней части установлена ручка. Полки имеют ребро жёсткости с
нижней части.
Равномерно распределённая нагрузка: полка нижняя до 40кг.,
полка средняя до 25кг., полка верхняя до 20кг., панель
перфорированная до 10кг., выдвижной ящик до 15кг.
Общая равномерно-распределённая нагрузка на тележку не
более 100кг.
Стандартные цвета окраски: Корпус тележки - RAL 5005 синий
(шагрень), Выдвижные ящики и ручка – RAL 7024 тёмно-серый
(шагрень).
Тележка предназначена для эксплуатации при температуре
окружающего воздуха от -10°С до +40°С при влажности не более
80%.
Тележка должна соответствовать требованиям настоящего
паспорта и технической документации.
2.Технические характеристики и комплектность.
Параметры тележек и опциональных комплектующих:
Наименование
Типовой габаритный
размер ВхШхГ мм.
Количество в
упаковке.
Вес кг.
Тележка PLACE.H800
800х600х450
15,5
Тележка PLACE.H800
800х700х450
16,4
Тележка PLACE.H800
800х800х450
17,6
Тележка PLACE.H950
950х600х450
15,9
Тележка PLACE.H950
950х700х450
17
Тележка PLACE.H950
950х800х450
17,9
Панель перфорированная PLACE1.P
500х600х30
2,9
Панель перфорированная PLACE2.P
500х700х30
3,3
Панель перфорированная PLACE3.P
500х800х30
3,6
Выдвижной ящик PLACE1.B
90х600х450
6,1
Выдвижной ящик PLACE2.B
90х700х450
6,5
Выдвижной ящик PLACE3.B
90х800х450
7
Комплект ковриков PLACE1.М
4х600х450
3,6
Комплект ковриков PLACE2.М
4х700х450
4
Комплект ковриков PLACE3.М
4х800х450
4,5
Комплект поставки:
Наименование
комплектующих
Размеры
(ВxШxГ)
Наименование изделия
PLACE1.H800
PLACE2.H800
PLACE3.H800
PLACE1.H950
PLACE2.H950
PLACE3.H950
Полка
60x600x450
2 шт.
-
-
2 шт.
-
-
60x700x450
-
2 шт.
-
-
2 шт.
-
60x800x450
-
-
2 шт.
-
-
2 шт.
Полка нижняя
60x600x450
1 шт.
-
-
1 шт.
-
-
60x700x450
-
1 шт.
-
-
1 шт.
-
60x800x450
-
-
1 шт.
-
-
1 шт.
Стойка
655x45x45
4 шт.
4 шт.
4 шт.
-
-
-
805x45x45
-
-
-
4 шт.
4 шт.
4 шт.
Ручка
90х435х65
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Колесо
неповоротное
125 х 100 х 85
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
Колесо
поворотное
125 х 145 х85
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Колесо
поворотное с
торм.
125 х 170 х85
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Винт
М6х10мм.
48 шт.
48 шт.
48 шт.
48 шт.
48 шт.
48 шт.
Гайка с фланцем
М6
48 шт.
48 шт.
48 шт.
48 шт.
48 шт.
48 шт.
Болт
М8х20мм.
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
Шайба
D8
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
Гайка
М8
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
16 шт.
Ключ
шестигранный
4
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3. Дополнительные опции
1) Перфорированная панель, перфорация с отверстиями D5мм. Шаг 25х25мм. и прямоугольниками 5х22мм.
Шаг 100мм.
2) Комплект резиновых ковриков, МБС резина, количество в комплекте 3 шт. Поверхность имеет оребрение
высотой 1мм.
3) Выдвижной ящик, установлен на шариковых телескопических направляющих полного выдвижения,
кронштейны имеют на боковых сторонах перфорацию.
Комплект поставки дополнительных аксессуаров для всех видов тележек:
Наименование
изделия
PLACE1.P
PLACE2.P
PLACE3.P
PLACE1.B
PLACE2.B
PLACE3.B
PLACE1.М
PLACE2.М
PLACE3.М
Наименование
комплектующих
Панель перфорированная
Ящик
выдвижной
Планка
задняя
Ящик
выдвижной
Планка
задняя
Ящик
выдвижной
Планка
задняя
Коврик резиновый
Размеры
(ВxШxГ)
500х600х30
500х700х30
500х800х30
Внутр:
75х475х395
93х555х15
Внутр:
75х575х395
93х655х15
Внутр:
75х675х395
93х755х15
4х593х443
4х693х443
4х793х443
Количество, шт
1
1
1
1
1
1
1
1
1
3
3
3
Общие комплектующие для всех видов панелей и ящиков:
Общие комплектующие для всех видов панелей.
Общие комплектующие для всех видов ящиков.
Стойка панели
Винт
Гайка с фланцем
Кронштейн левый
Кронштейн правый
Винт
Размеры (ВxШxГ)
580х45х45
М6х10мм.
М6
93х45х450
93х45х450
М6х16мм.
Количество, шт
2
4
4
1
1
8
