Температурное реле ТР-37М

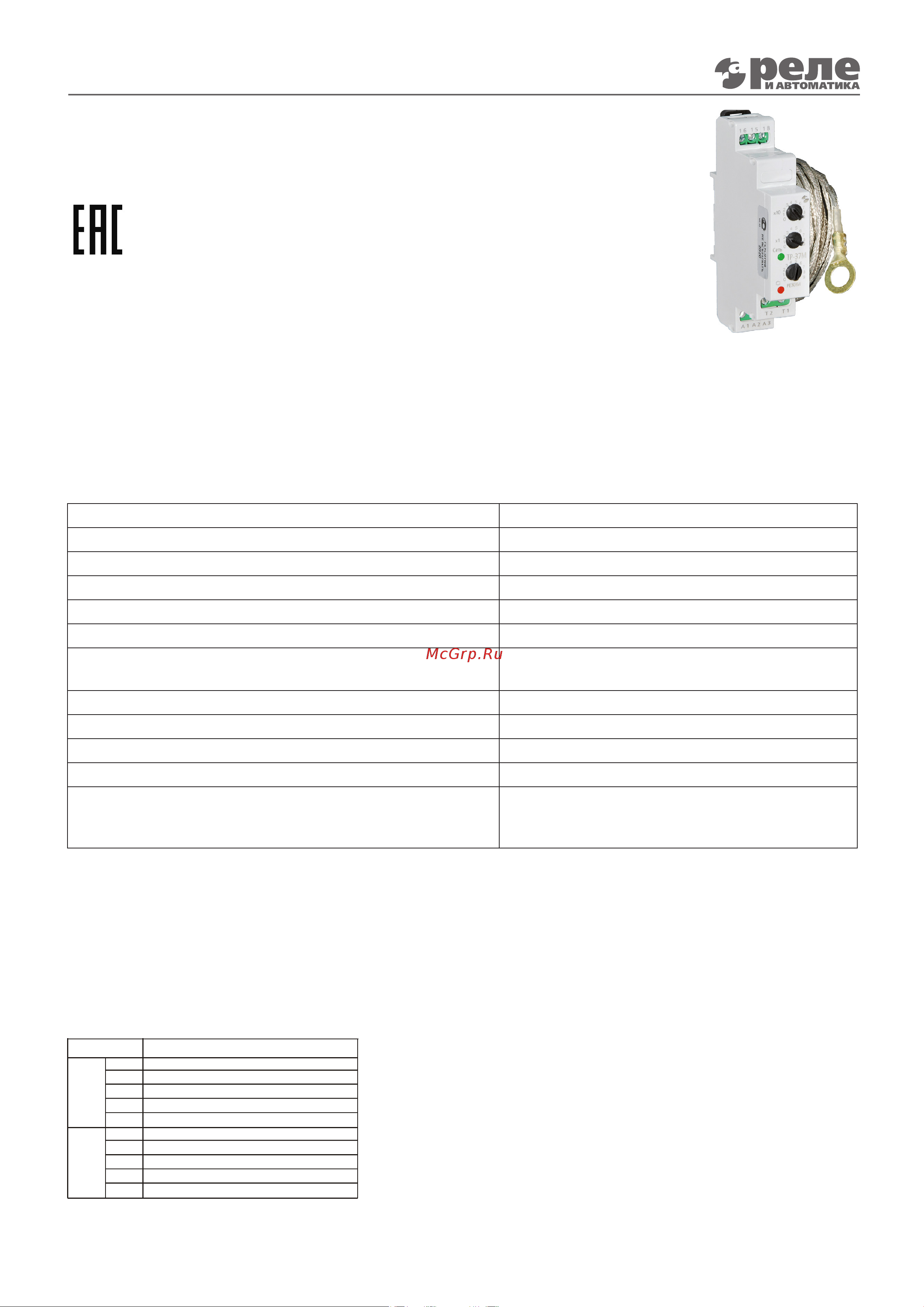

ТЕМПЕРАТУРНОЕ РЕЛЕ ТР-37М

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

Реле ТР-37М предназначено для применения в устройствах температур-

ного контроля неагрессивной среды и коммутации электрических цепей

постоянного и переменного тока. Реле применяется в схемах автоматики

как комплектующее изделие. Реле выполнено на современной элемент-

ной базе, с применением цифрового температурного датчика. В качестве

чувствительного элемента применяется микросхема DS18B20 Dallas Semiconductor

(Maxim). Принцип действия основан на преобразовании температуры в цифровой код.

Погрешность ± 0,5°С в диапазоне от -10 до +85°С. В остальном диапазоне - ± 2,0°С.

Термореле у имеет расширенный диапазон контролируемых температур -40…+119°С,

и может работать как на «нагрев», так и на «охлаждение».

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле

IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон контролируемых температур, °С -40…+119

Дискретность установки, °С 1

Средняя основная погрешность в диапазоне 0…+85°С, °С 1

в остальном рабочем диапазоне, °С 2

Гистерезис, °С * 4

Погрешность от изменения температуры на 1°С, % 0.1

Напряжения питания, В, постоянного тока

переменного тока, 50Гц

24, 220

Допуск напряжения питания, % -15...+10

Потребляемая мощность, Вт, не более 1.5

Длина кабеля датчика, м** 2.5

Масса, кг, с датчиком/без датчика 0.16/0.14

Номинальные режимы коммутации (количество циклов

срабатывания, не менее)

1А 12В @ (не менее 5х10

)

16А 30В = (не менее 9х10

)

16А 220В ~ (не менее 9х10

)

* величина температурного гистерезиса устанавливается при изготовлении реле равной 4°С и может быть

изменена по требованию заказчика в диапазоне 1…10°С.

** длина кабеля датчика может быть увеличена до 20м по требованию заказчика.

УСТРОЙСТВО И РАБОТА

Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатели установки тем-

пературы срабатывания термореле и два светодионых индикатора: наличия питания, который светится зеленым

цветом при подаче питания, и состояния исполнительного реле, который светится оранжевым (либо красным -

в зависимости от модификации реле) цветом при срабатывании исполнительного реле. При отказе датчика либо

обрыве кабеля светодиод мигает оранжевым (либо красным) .

Датчики выполнены в металлическом корпусе диаметром 17,8мм,

длиной 33,2мм и диаметром отверстия 10,5мм.

Подготовка к эксплуатации и настройка

1. Проверьте подключение согласно схеме. Расположите датчик в

контролируемой зоне.

2. Установите режим работы в соответствии с таблицей.

3. С помощью переключателей «x10» и «x1» на лицевой панели

установите требуемую температуру (Туст.)

4. Включите питание термореле. Устройство готово к работе.

5. В режиме «Нагрев» при увеличении температуры датчика до

Тсрабат. исполнительное реле отключится, оранжевый (красный)

светодиод погаснет; в режиме «Охлаждение» – реле выключится

при уменьшении температуры датчика до Тсрабат.

6. При необходимости проверьте температуру срабатывания реле с помощью термометра.

(С) 2023.1106 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Режимы работы ТР-3 М7

Режим

Выполняемая функция

Принудительное выключение

“Нагрев” до Т=Туст - 40 С

“Нагрев” до Т=Туст

“Нагрев” до Т=Туст+20 С

Принудительное включение

Принудительное выключение

“Охлаждение” до Т=Туст+20 С

“Охлаждение” до Т=Туст

“Охлаждение” до Т=Туст-40 С

Принудительное включение

Нагрев

Охлаж-

дение


