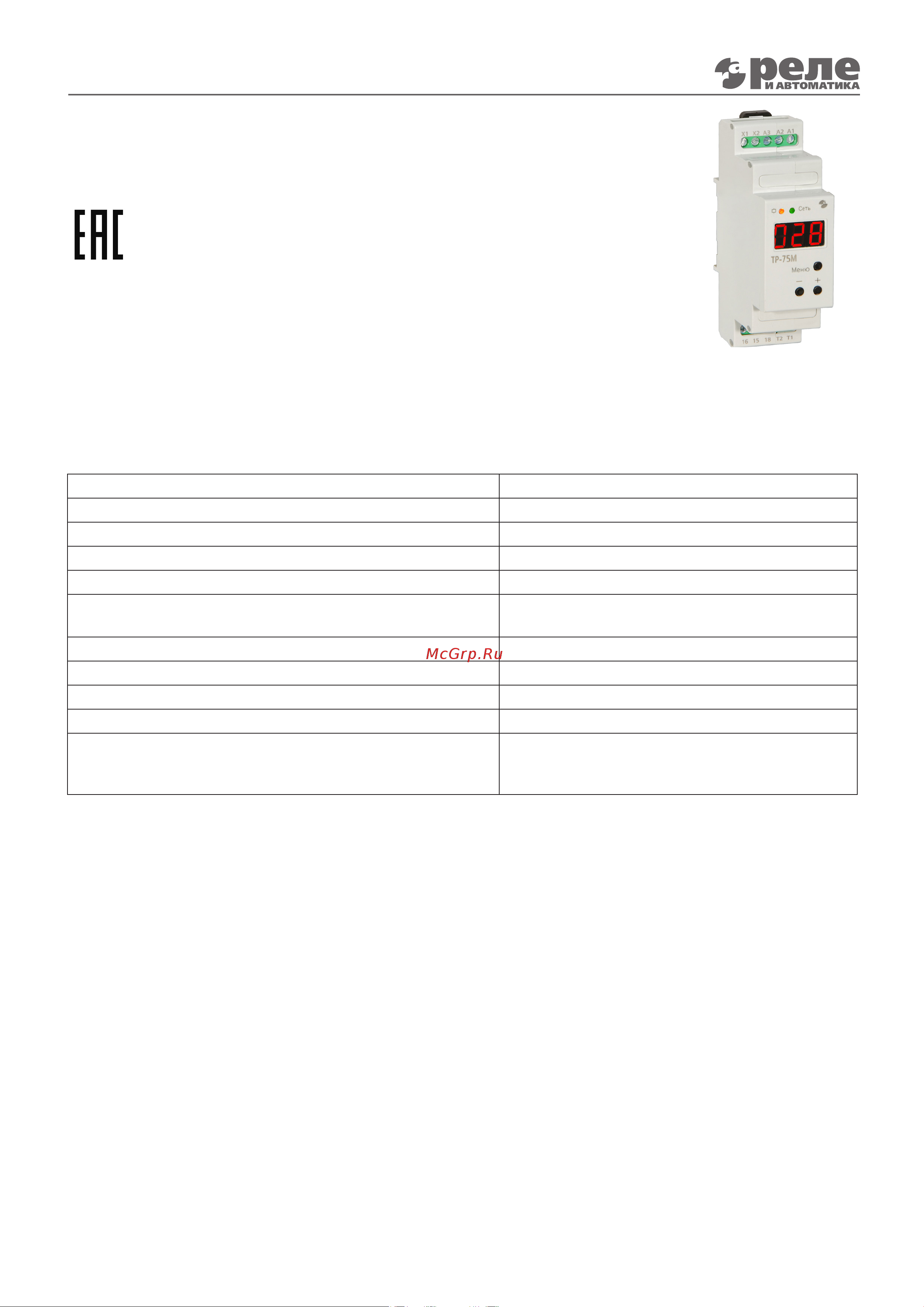

Температурное реле ТР-75М

ТЕМПЕРАТУРНОЕ РЕЛЕ ТР-75М

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатически-

ми условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле

IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон контролируемых температур, °С -40…+125

Дискретность установки, °С 1

Средняя основная погрешность в диапазоне 0…+85°С, °С 0,5

в остальном рабочем диапазоне, °С 2

Погрешность от изменения температуры на 1°С, % 0.1

Напряжения питания, В, постоянного тока

переменного тока, 50Гц

24, 220

Допуск напряжения питания, % -15...+10

Потребляемая мощность, Вт, не более 1.5

Длина кабеля датчика, м* 2.5

Масса, кг, с датчиком/без датчика 0.16/0.14

Номинальные режимы коммутации (количество циклов

срабатывания, не менее)

1А 12В @ (не менее 5х10

)

16А 30В = (не менее 9х10

)

16А 220В ~ (не менее 9х10

)

* длина кабеля датчика может быть увеличена до 20м по требованию заказчика.

УСТРОЙСТВО И РАБОТА

Термореле размещено в пластмассовом корпусе. На лицевой панели находятся 3-х разрядный индикатор, све-

тодиоды, индицирующие наличие питания (зелёный), состояние исполнительного реле (оранжевый) и 3 кнопки

для программирования. В рабочем режиме индикатор отображает текущую температуру. При подаче питания

зажигается зеленый светодиод. Если исполнительное реле включено, зажигается оранжевый светодиод. При

отказе датчика либо обрыве кабеля оранжевый светодиод мигает.

Для программирования реле подсоедините датчик, после подачи питания индикатор будет отображать текущее

значение температуры датчика. Удерживайте нажатой кнопку «Меню» в течение 1с, реле перейдет в режим

программирования. В течение 1с высветится «t_1», затем - значение температуры включения исполнительного

реле. Кнопками «+» и «-» можно изменить температуру включения. Повторно нажмите на кнопку «Меню», на

индикаторе высветится «t_0» - температура выключения исполнительного реле. Ее значение также можно из-

менить кнопками «+» и «-».

Если значение «t_1» больше «t_0» - реле будет работать в режиме «охлаждения» и при «t_1» меньше «t_0» - на

«нагрев». Температурный гистерезис определяется разницей: «t_1»- «t_0».

При третьем нажатие на кнопку «Меню» появится надпись «Р_0» или «Р_1». «Р_0» соответствует независимой

работе термореле, «Р_1»- под внешним управлением, например - таймера. Кнопками «+» и «-» выберите тре-

буемое. Клеммы Х1 и Х2 – входы для подключения внешнего управления – «сухой контакт» в режиме «Р_1».

Когда контакты Х1 и Х2 замкнуты – работа термореле разрешена, разомкнуты – запрещена. Но и в этом случае,

цифровой индикатор реле отображает текущую температуру, а выходное реле - выключено.

После четвертого нажатия на кнопку «Меню» реле запомнит установленные значения и перейдет в рабочий

режим. При выключении реле из сети и повторном включении, реле будет использовать записанные в памяти

ранее введенные значения.

Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-

Реле ТР-75М предназначено для температурного контроля неагрессивной сре-

ды и коммутации электрических цепей постоянного и переменного тока. Реле

имеет цифровую индикацию температуры и светодиодную - наличия питания

и состояния исполнительного реле. Реле легко программируется 3 кнопками,

имеет вход внешнего управления от таймера.

(С) 2023.0704 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
