ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Температурное реле ТР-75М

Если температура датчика ниже температуры t_0, реле выключится (контакты

исполнительного реле разомкнутся). При увеличении температуры включение

реле произойдет при температуре t_1. Дальнейшее увеличение температуры

не изменит состояния реле (постоянно включено). При охлаждении реле вы-

ключится, когда температура опустится до t_0. Дальнейшее уменьшение тем-

пературы также не изменит состояния реле (постоянно выключено).

Если температура датчика ниже температуры t_1, реле включится (замкнутся

контакты исполнительного реле). При увеличении температуры в контроли-

руемой точке выключение реле произойдет при температуре t_0. Дальнейшее

увеличение температуры не изменит состояния реле (постоянно выключено).

При охлаждении реле включится, когда температура опустится до t_1. Даль-

нейшее уменьшение температуры также не изменит состояния реле (постоян-

но включено).

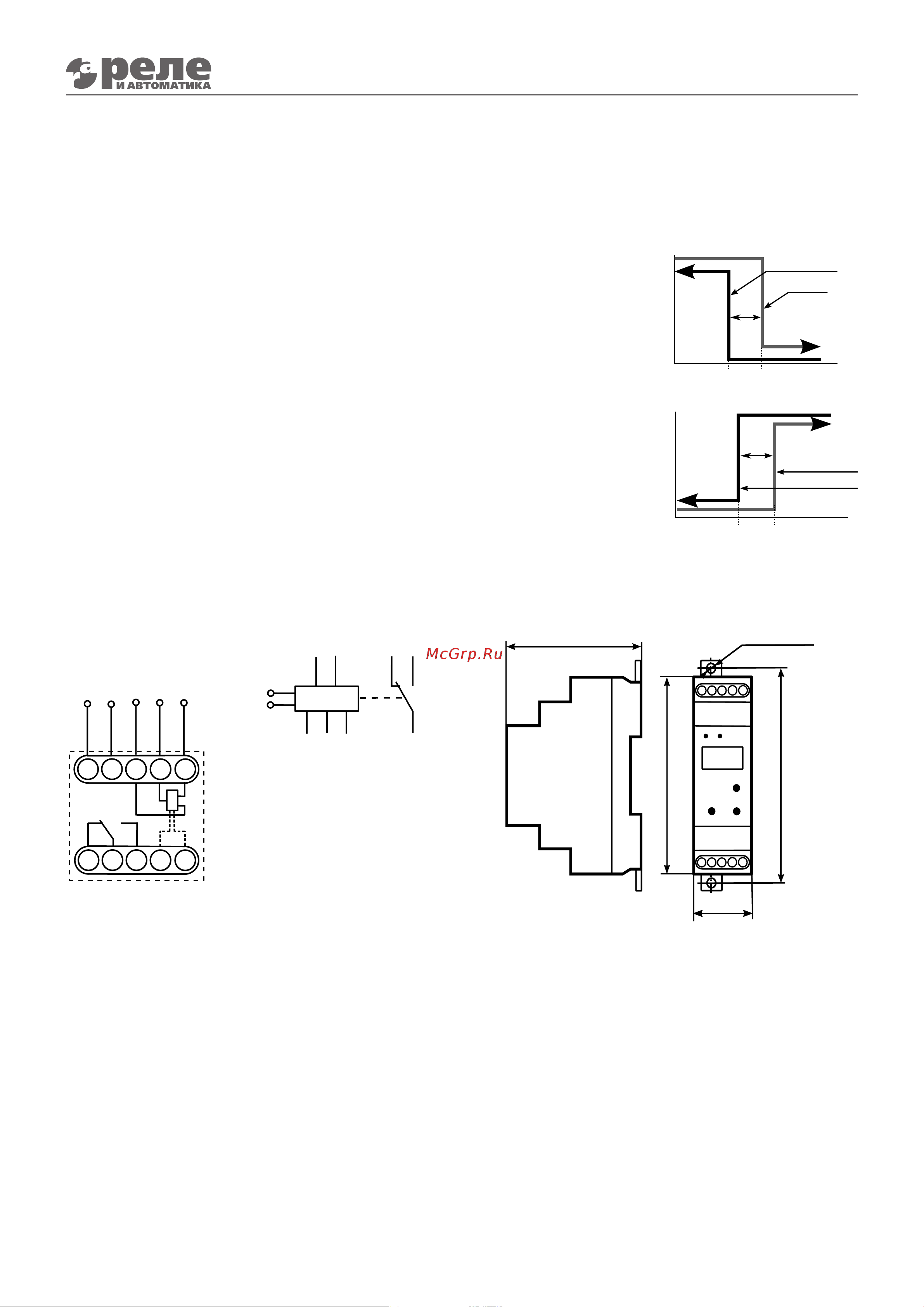

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

2 отв.

101

Охлаждение

Нагрев

T°C

Реле

вкл.

Реле

выкл.

t_0

t_1

Охлаждение

Нагрев

Tг

T°C

Реле

вкл

Реле

выкл

t_1 t_0

ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–75М В РЕЖИМЕ «НАГРЕВ»

ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–75М В РЕЖИМЕ «ОХЛАЖДЕНИЕ»

220В

24В

Т1

Т2

Х1

Х2

Внешнее

управление

Х2

Т2

Т1

T2: белый провод

T1: черный провод

A1-

A2:

220В 50Гц

A2-

A3:

24В 50Гц / пост.

Х1

управления

Х1-Х2-входы

кой, без внесения изменений кнопками «+» или «-».

Режим программирования должен быть закончен полностью – четыре нажатия кнопки «Меню». Если в течение

30с в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из режима программиро-

вания и будет использовать ранее введенные значения.

При случайном вводе одинаковых значений «t_1» и «t_0» светодиод будет мигать оранжевым цветом после за-

вершения программирования. Реле необходимо перепрограммировать.

(С) 2023.0704 =115
