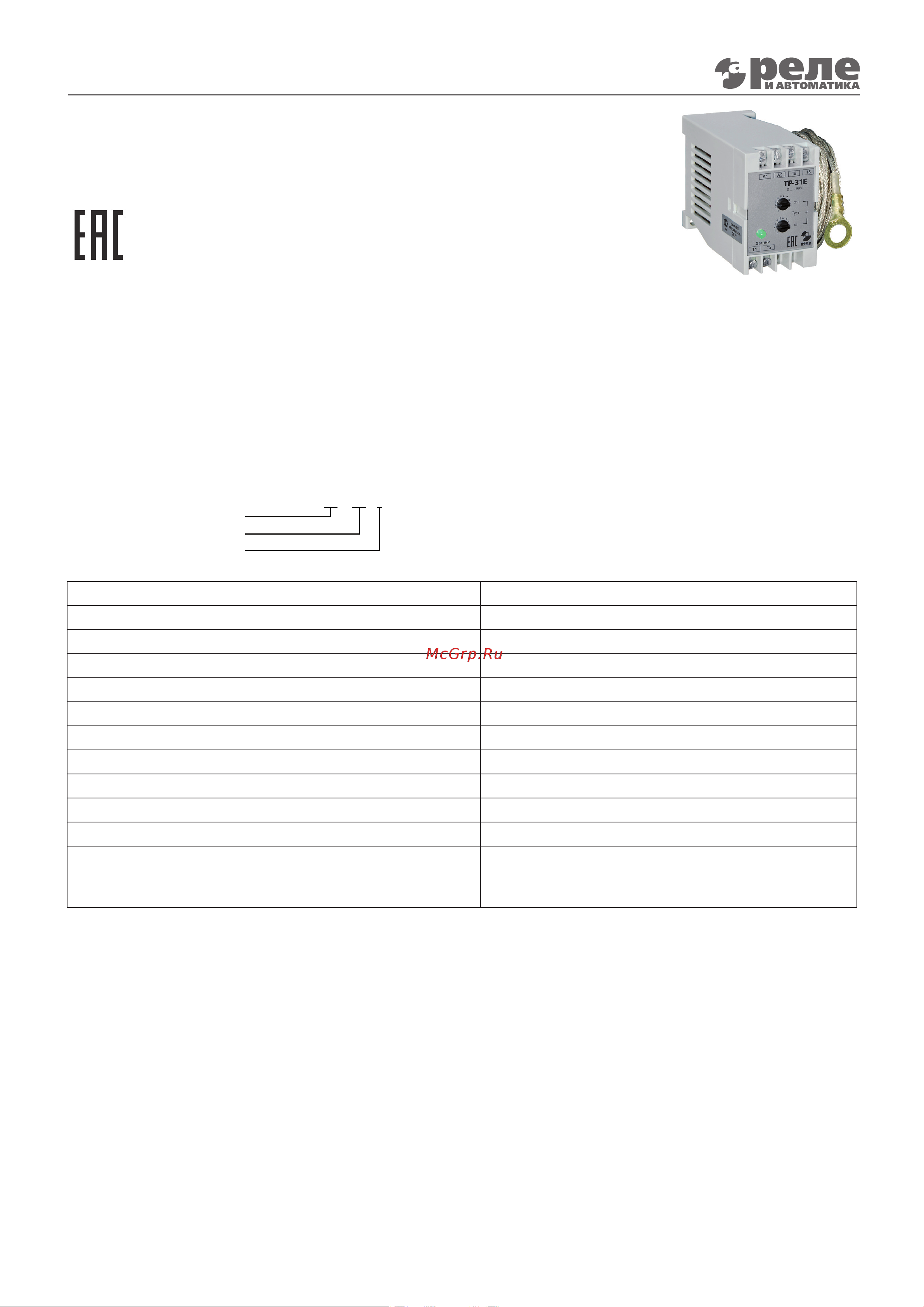

Температурное реле ТР-31Е

ТемпераТурное реле Тр-31е

ТУ 27.12.24-007-17114305-2019

общие сведения

Реле ТР-31Е предназначено для управления нагревателем и поддержа-

ния температуры не ниже установленной в устройствах температурного

контроля неагрессивной среды. Реле применяется в схемах автоматики

как комплектующее изделие. Реле выполнено на современной элемент-

ной базе, с применением цифрового температурного датчика. В качестве

чувствительного элемента применяется микросхема DS18B20 Dallas Semiconductor (Maxim). Принцип действия

основан на преобразовании температуры в цифровой код. Погрешность ± 0,5°С в диапазоне от -10 до +85°С.

В остальном диапазоне - ± 2,0°С.

условия эксплуаТации

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле

IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.

Технические харакТерисТики

Диапазон контролируемых температур, °С 0…+99

Дискретность установки, °С 1

Средняя основная погрешность в диапазоне 0…+85°С, °С 1

в остальном рабочем диапазоне, °С 2

Гистерезис, °С * 4

Погрешность от изменения температуры на 1°С, % 0.1

Напряжения питания, В 220

Допуск напряжения питания -15%...+10%

Потребляемая мощность, Вт, не более 1.5

Длина кабеля датчика, м** 2.5

Масса, кг, с датчиком/без датчика 0.28/0.24

Номинальные режимы коммутации (количество циклов

срабатывания, не менее)

1А 12В @ (не менее 5х10

)

10А 30В = (не менее 9х10

)

10А 220В ~ (не менее 9х10

)

* величина температурного гистерезиса устанавливается при изготовлении реле равной 4°С и может быть

изменена по требованию заказчика в диапазоне 1…10°С.

** длина кабеля датчика может быть увеличена до 20м по требованию заказчика.

сТрукТура условного обозначения

усТройсТво и рабоТа

Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатели установки тем-

пературы срабатывания термореле и индикатор включения (светодиод), который зажигается оранжевым цве-

том при срабатывании исполнительного реле. Если исполнительное реле находится в выключенном состоянии,

при подаче питания ~220В светодиод светится зеленым цветом. При отказе датчика либо обрыве кабеля свето-

диод мигает красным.

Датчик выполнен в металлическом корпусе диаметром 17,8мм, длиной 33,2мм и диаметром отверстия 10,5мм.

Подготовка к эксплуатации и настройка.

1. Проверьте подключение согласно схеме. Расположите датчик в контролируемой зоне.

2. С помощью переключателей «х10» и «х1» на лицевой панели установите требуемую температуру.

3. Включите питание термореле. Реле готово к работе.

4. При увеличении температуры датчика до Т

срабат. исполнительное реле отключится (оранжевый светодиод

погаснет, зажжется зеленый). При необходимости проверьте температуру срабатывания реле с помощью

термометра.

ТP - 31 E

Тип корпуса

Модификация

Температурное реле

(С) 2021.0127 =115

инсТрукция по эксплуаТации
