ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71

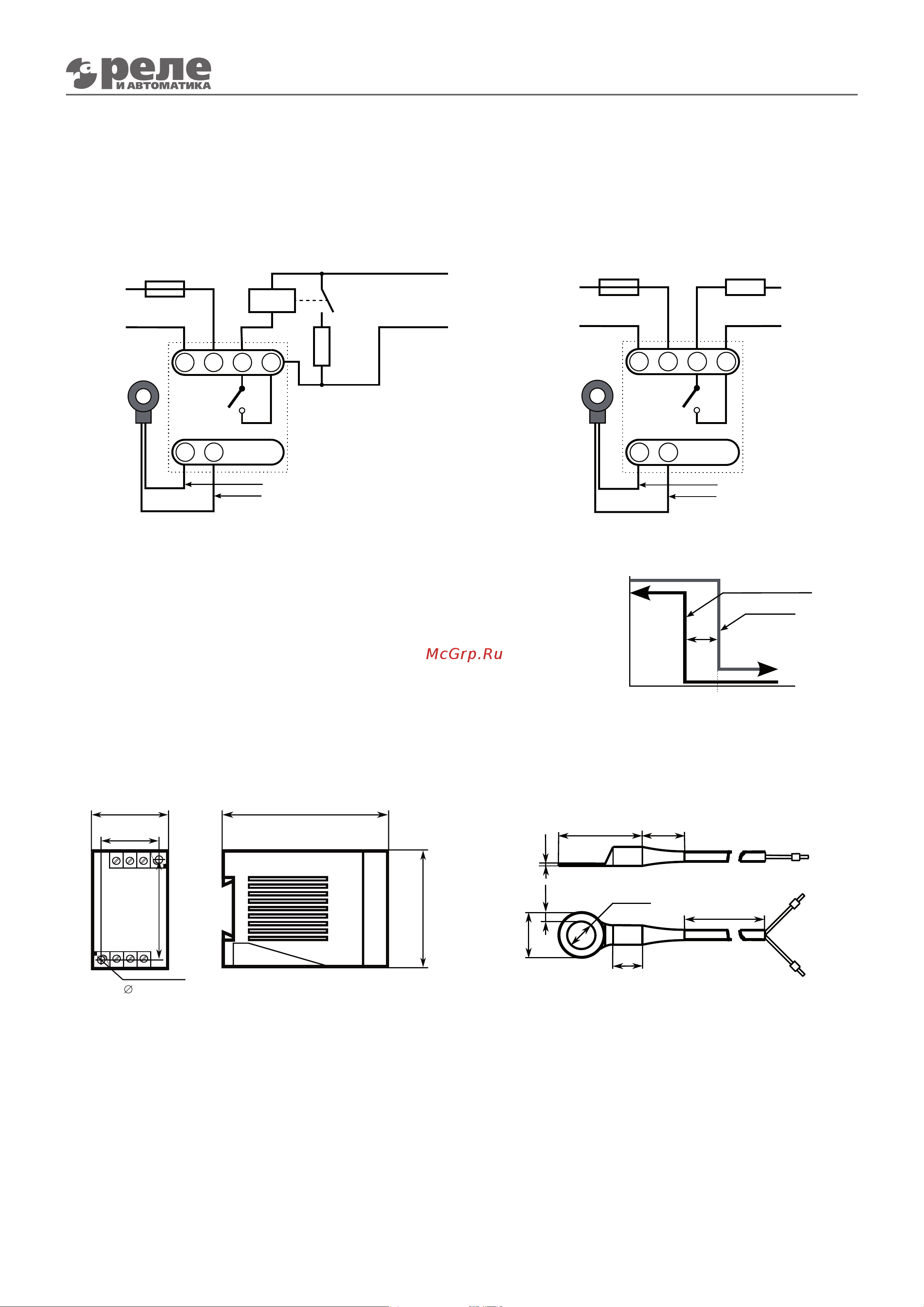

Температурное реле ТР-31Е



Требуется поддерживать температуру плюс 25°С. Переключатель «х10» установите в положение «2», переклю-
чатель «х1» установите в положение «5». Температура срабатывания будет равна Т
срабат.=+20+5=+25°С. Если
контролируемая температура ниже установленной, то при подаче питания, реле включится и будет находиться
во включенном состоянии до достижения температуры Т=Тсрабат.= +25°С, после чего выключится. Повторное
включение реле при охлаждении произойдет при температуре Т=Тсрабат. -Тг = + 25°С - 4°С = 21°С.
А2
15
Т1
Т2
А1 18
220В 50Гц
FU1 R
черный
белый
220В 50Гц
Датчик
Мощность нагрузки до 500Вт
А2
15
Т1
Т2
А1 18
220В 50Гц
FU1
черный
белый
220В 50Гц
FU1 - предохранитель
R - нагреватель
К1 - магнитный пускатель
K1 K1.1
R
Датчик
Мощность нагрузки более 500Вт
45
5 2отв.
60
70
100
35
Если температура датчика ниже температуры Т<T
срабат
-Т
г
, реле включит-
ся (замкнутся контакты исполнительного реле). При увеличении тем-
пературы в контролируемой точке выключение реле произойдет при
температуре Т
срабат
. Дальнейшее увеличение температуры не изменит
состояния реле (постоянно выключено). При охлаждении реле включит-
ся, когда температура опустится до Т=Т
срабат
-Т
г
. Дальнейшее уменьшение
температуры также не изменит состояния реле (постоянно включено).
Охлаждение
Нагрев
T
г
T°C
Реле
вкл
.
Реле
выкл
.
Tуст
T
уст
- установленная температура
срабатывания
T
г
- температурный гистезис
(С) 2021.0127 =115
17.8
Ø10.5
3.6
2500
33.2
16
13
0.7
Реле ТР-31Е Датчик
