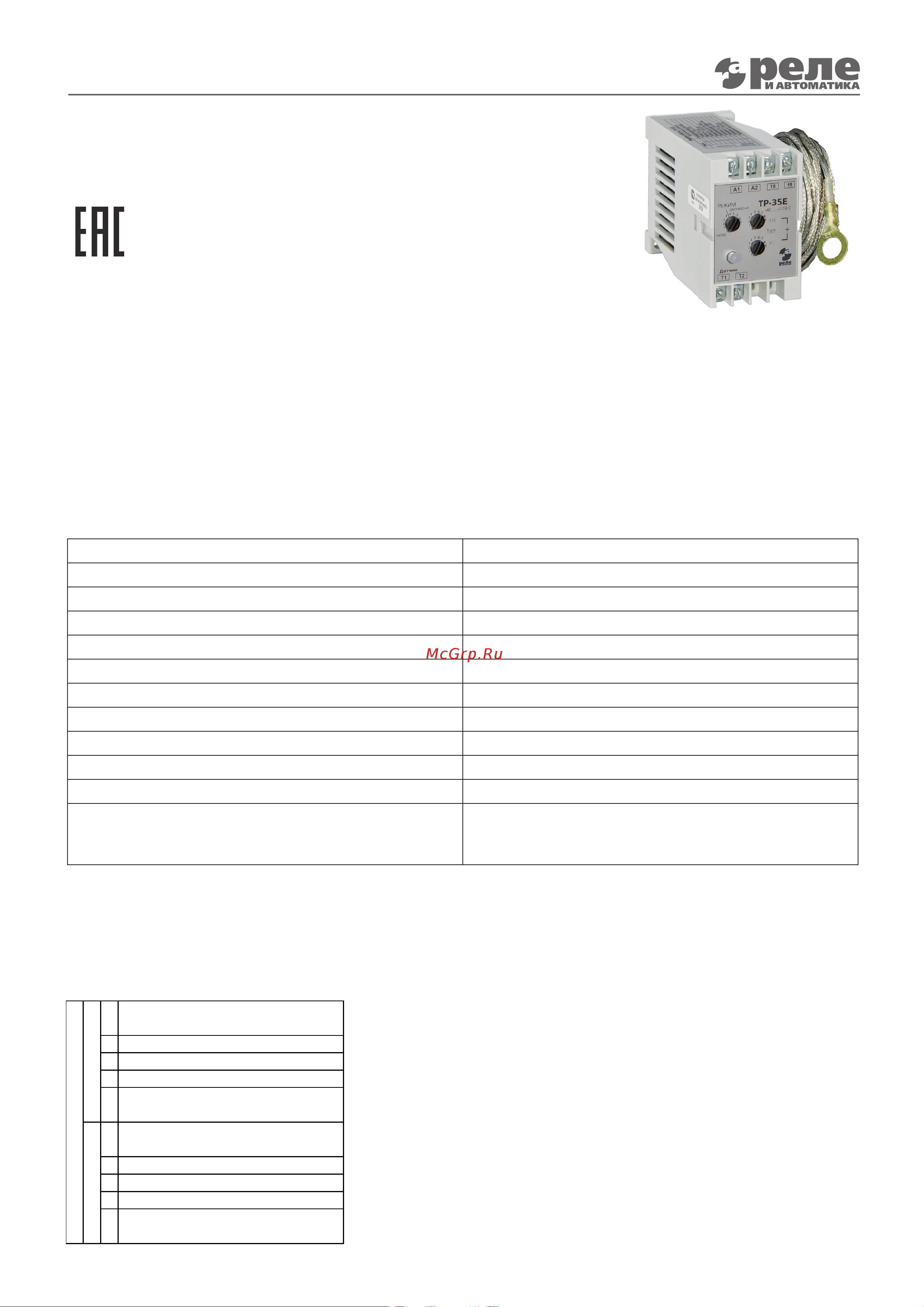

Температурное реле ТР-35Е

ТемпераТурное реле Тр-35е

ТУ 27.12.24-007-17114305-2019

общие сведения

Реле ТР-35Е предназначено для применения в устройствах темпе-

ратурного контроля неагрессивной среды и коммутации электри-

ческих цепей постоянного и переменного тока. Реле применяет-

ся в схемах автоматики как комплектующее изделие. Термореле

универсального исполнения имеет расширенный диапазон кон-

тролируемых температур -40…+119°С и может работать как на «нагрев», так

и на «охлаждение».Реле выполнено на современной элементной базе, с при-

менением цифрового температурного датчика. В качестве чувствительного элемента применяется микросхема

DS18B20 Dallas Semiconductor (Maxim). Принцип действия основан на преобразовании температуры в цифровой

код. Погрешность ± 0,5°С в диапазоне от -10 до +85°С. В остальном диапазоне - ± 2,0°С.

условия эксплуаТации

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле

IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.

Технические харакТерисТики

Диапазон контролируемых температур, °С -40…+119

Дискретность установки, °С 1

Средняя основная погрешность в диапазоне 0…+85°С, °С 1

в остальном рабочем диапазоне, °С 2

Гистерезис, °С * 4

Погрешность от изменения температуры на 1°С, % 0.1

Напряжения питания, В 220

Допуск напряжения питания -15%...+10%

Потребляемая мощность, Вт, не более 1.5

Длина кабеля датчика, м** 2.5

Масса, кг, с датчиком/без датчика 0.28/0.24

Номинальные режимы коммутации (количество ци-

клов срабатывания, не менее)

1А 12В @ (не менее 5х10

)

10А 30В = (не менее 9х10

)

10А 220В ~ (не менее 9х10

)

* величина температурного гистерезиса устанавливается при изготовлении реле равной 4°С и может быть

изменена по требованию заказчика в диапазоне 1…10°С.

** длина кабеля датчика может быть увеличена до 20м по требованию заказчика.

усТройсТво и рабоТа

Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатели установки тем-

пературы срабатывания термореле и индикатор включения (светодиод), который зажигается оранжевым цветом

при срабатывании исполнительного реле. Если исполнительное реле находится в выключенном состоянии, при

подаче питания ~220В светодиод светится зеленым цветом. При от-

казе датчика либо обрыве кабеля светодиод мигает красным.

Датчик выполнен в металлическом корпусе диаметром 17,8мм, дли-

ной 33,2мм и диаметром отверстия 10,5мм.

Подготовка к эксплуатации и настройка

1. Проверьте подключение согласно схеме. Расположите датчик в

контролируемой зоне.

2. Установите режим работы в соответствии с таблицей.

3. С помощью переключателей «x10» и «x1» на лицевой панели уста-

новите требуемую температуру (Т

уст.)

4. Включите питание термореле. Реле готово к работе.

5. В режиме «Нагрев» при увеличении температуры датчика до Тсра-

бат. исполнительное реле отключится (оранжевый светодиод погас-

нет, зажжется зеленый); в режиме «Охлаждение» – реле выключится

Положение переключателя "Режим"

Охлаждение Нагрев

Принудительное выключение

исполнительного реле

"Нагрев" до Т

срабат.=Туст-40°C

"Нагрев" до Т

срабат.=Туст.

"Нагрев" до Тсрабат.=Туст.+20°С

Принудительное включение

исполнительного реле

Принудительное выключение

исполнительного реле

"Охлаждение" до Т

срабат.=Туст-40°C

"Охлаждение" до Т

срабат.=Туст.+20°С

"Охлаждение" до Т

срабат.=Туст.

Принудительное включение

исполнительного реле

(С) 2021.0129 =115

инсТрукция по эксплуаТации
