ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Температурное реле ТР-35Е
Если температура датчика ниже температуры Т<Т
срабат-Тг, реле выключит-
ся (контакты исполнительного реле разомкнутся). При увеличении темпе-
ратуры включение реле произойдет при температуре Тсрабат. Дальнейшее
увеличение температуры не изменит состояния реле (постоянно включе-
но). При охлаждении реле выключится, когда температура опустится до
Тсрабат-Тг. Дальнейшее уменьшение температуры также не изменит состоя-
ния реле (постоянно выключено).
Если температура датчика ниже температуры Т<T
срабат-Тг, реле включится
(замкнутся контакты исполнительного реле). При увеличении температуры
в контролируемой точке выключение реле произойдет при температуре
Тсрабат. Дальнейшее увеличение температуры не изменит состояния реле
(постоянно выключено). При охлаждении реле включится, когда темпера-
тура опустится до Т=Тсрабат-Тг. Дальнейшее уменьшение температуры так-
же не изменит состояния реле (постоянно включено).

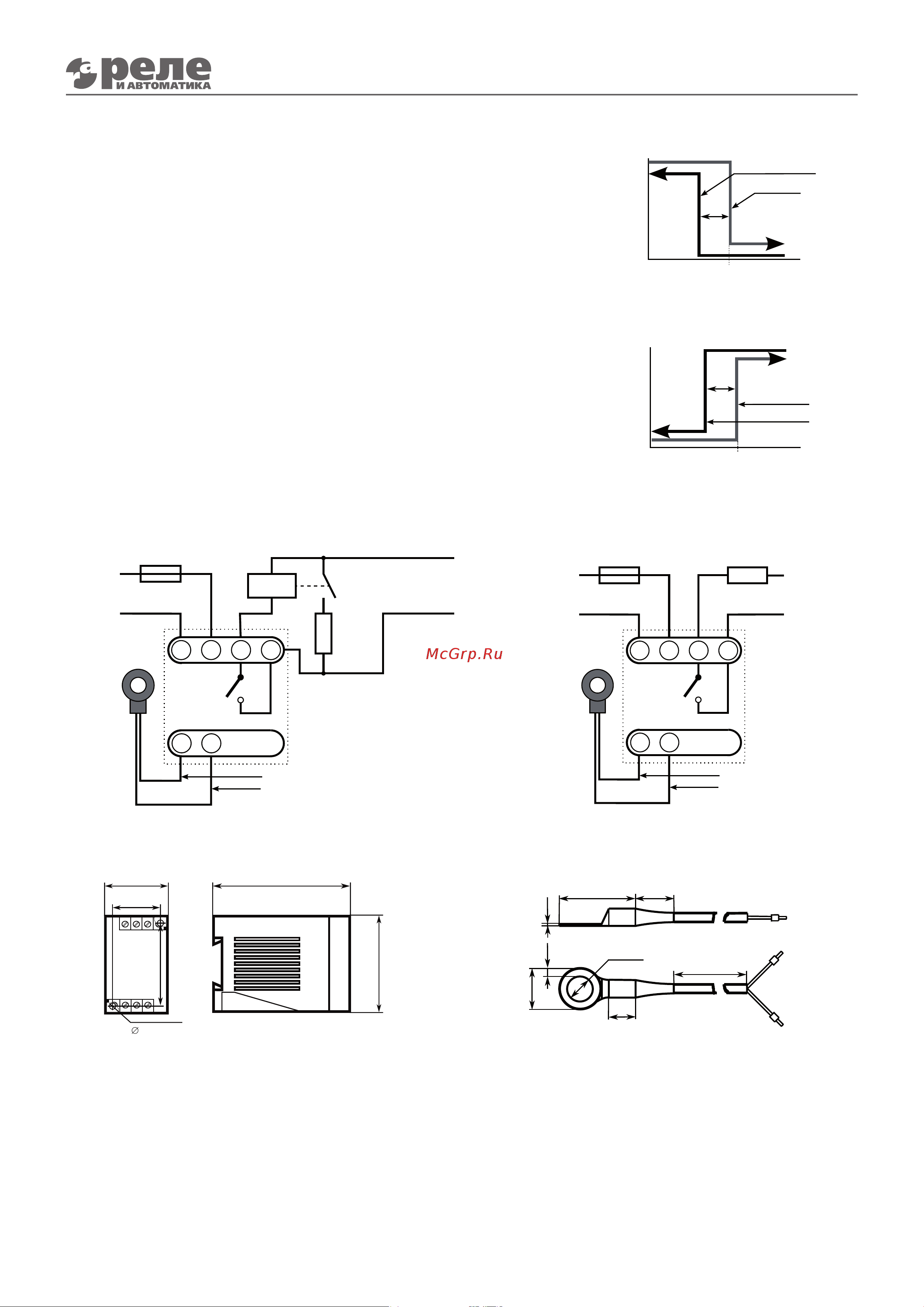

схема подключения
ГабариТные и усТановочные размеры
А2
15
Т1
Т2
А1 18
220В 50Гц
FU1 R
черный
белый
220В 50Гц
Датчик
Мощность нагрузки до 500
Вт
А2
15
Т1
Т2
А1 18
220В 50Гц
FU1
черный
белый
220В 50Гц
FU1 - предохранитель
R - нагреватель
К1 - магнитный пускатель
K1 K1.1
R
Датчик
Мощность нагрузки более 500Вт
45
5 2отв.
60
70
100
35
Охлаждение
Нагрев
T
г
Т°C
Реле
вкл.
Реле
выкл
.
Tуст
T
уст
- установленная температура
срабатывания
T
г
- температурный гистезис
Охлаждение
Нагрев
T
г
T°C
Реле
вкл
.
Реле
выкл
.
Tуст
T
уст
- установленная температура
срабатывания
T
г
- температурный гистезис
График рабоТы Термореле Тр–35е в режиме «наГрев»
График рабоТы Термореле Тр–35е в режиме «охлаждение»
(С) 2021.0129 =115
при уменьшении температуры датчика до Тсрабат.
6. При необходимости проверьте температуру срабатывания реле с помощью термометра.
Реле ТР-35Е Датчик
17.8
Ø10.5
3.6
2500
33.2
16
13
0.7
