105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71

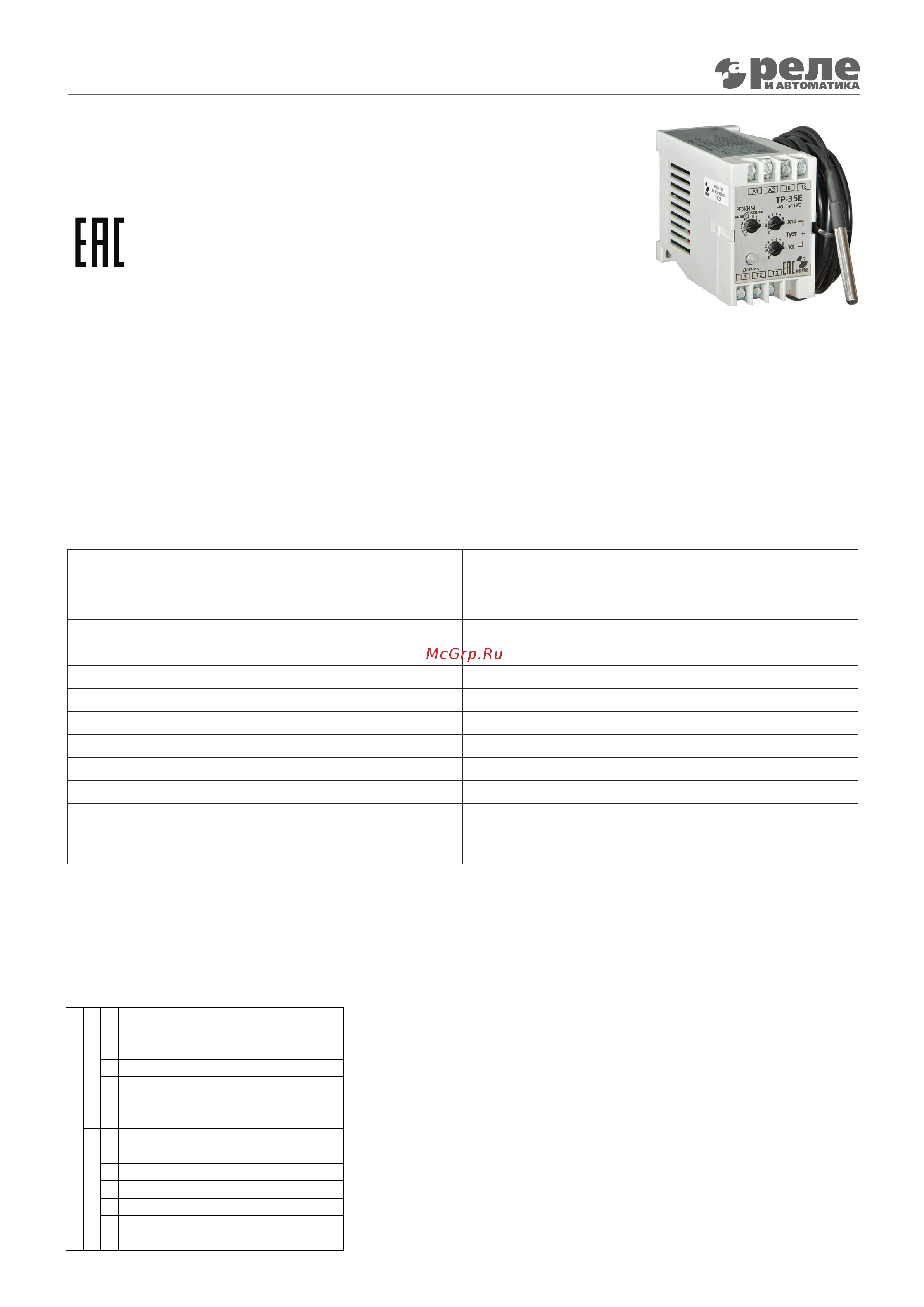

Температурное реле ТР-35Е с датчиком ДТ-8
ТЕМПЕРАТУРНОЕ РЕЛЕ ТР-35Е С ДАТЧИКОМ ДТ-8
ТУ 27.12.24-007-17114305-2019
ОБЩИЕ СВЕДЕНИЯ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле
IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон контролируемых температур, °С -40…+119
Дискретность установки, °С 1
Средняя основная погрешность в диапазоне 0…+85°С, °С 1
в остальном рабочем диапазоне, °С 2
Гистерезис, °С * 4
Погрешность от изменения температуры на 1°С, % 0.1
Напряжения питания, В 220
Допуск напряжения питания -15%...+10%
Потребляемая мощность, Вт, не более 1.5
Длина кабеля датчика, м 4.95
Масса, кг, с датчиком/без датчика 0.28/0.24
Номинальные режимы коммутации (количество ци-
клов срабатывания, не менее)
1А 12В @ (не менее 5х10
5
)
10А 30В = (не менее 9х10
4
)
10А 220В ~ (не менее 9х10
4
)
* величина температурного гистерезиса устанавливается при изготовлении реле равной 4°С и может быть
изменена по требованию заказчика в диапазоне 1…10°С.
УСТРОЙСТВО И РАБОТА
Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатели установки тем-
пературы срабатывания термореле и индикатор включения (светодиод), который зажигается оранжевым цветом
при срабатывании исполнительного реле. Если исполнительное реле находится в выключенном состоянии, при
подаче питания ~220В светодиод светится зеленым цветом. При отказе датчика либо обрыве кабеля светодиод
мигает красным.
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И НАСТРОЙКА
1. Проверьте подключение согласно схеме. Расположите датчик в
контролируемой зоне.
2. Установите режим работы в соответствии с таблицей.
3. С помощью переключателей «x10» и «x1» на лицевой панели уста-
новите требуемую температуру (Туст.)
4. Включите питание термореле. Реле готово к работе.
5. В режиме «Нагрев» при увеличении температуры датчика до Тсра-
бат. исполнительное реле отключится (оранжевый светодиод погас-
нет, зажжется зеленый); в режиме «Охлаждение» – реле выключится
при уменьшении температуры датчика до Тсрабат.
6. При необходимости проверьте температуру срабатывания реле с
помощью термометра.
Положение переключателя "Режим"
Охлаждение Нагрев
Принудительное выключение
исполнительного реле
"Нагрев" до Т
срабат.=Туст-40°C
"Нагрев" до Т
срабат.=Туст.
"Нагрев" до Тсрабат.=Туст.+20°С
Принудительное включение
исполнительного реле
Принудительное выключение
исполнительного реле
"Охлаждение" до Т
срабат.=Туст-40°C
"Охлаждение" до Т
срабат.=Туст.+20°С
"Охлаждение" до Т
срабат.=Туст.
Принудительное включение
исполнительного реле
0
1
2
3
4
0
1
2
3
4
(С) 2023.0407 =115
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Реле ТР-35Е предназначено для применения в устройствах темпера-
турного контроля неагрессивной среды и коммутации электрических
цепей постоянного и переменного тока. Реле применяется в схемах
автоматики как комплектующее изделие. Термореле универсально-
го исполнения имеет расширенный диапазон контролируемых тем-
ператур -40…+119°С и может работать как на «нагрев», так и на «охлаждение».
Реле выполнено на современной элементной базе, с применением цифрового
температурного датчика. В качестве чувствительного элемента применяется ми-
кросхема DS18B20 Dallas Semiconductor (Maxim). Принцип действия основан на преобразовании температуры в
цифровой код. Погрешность ± 0,5°С в диапазоне от -10 до +85°С. В остальном диапазоне - ± 2,0°С.
