Температурное реле ТР-35Е с датчиком ДТ-8
Если температура датчика ниже температуры Т<Тсрабат-Тг, реле выключится
(контакты исполнительного реле разомкнутся). При увеличении температуры
включение реле произойдет при температуре Тсрабат. Дальнейшее увеличение
температуры не изменит состояния реле (постоянно включено). При охлажде-
нии реле выключится, когда температура опустится до Тсрабат-Тг. Дальнейшее
уменьшение температуры также не изменит состояния реле (постоянно вы-
ключено).
Если температура датчика ниже температуры Т<Tсрабат-Тг, реле включится
(замкнутся контакты исполнительного реле). При увеличении температуры в
контролируемой точке выключение реле произойдет при температуре Тсрабат.
Дальнейшее увеличение температуры не изменит состояния реле (постоянно
выключено). При охлаждении реле включится, когда температура опустится
до Т=Тсрабат-Тг. Дальнейшее уменьшение температуры также не изменит со-
стояния реле (постоянно включено).

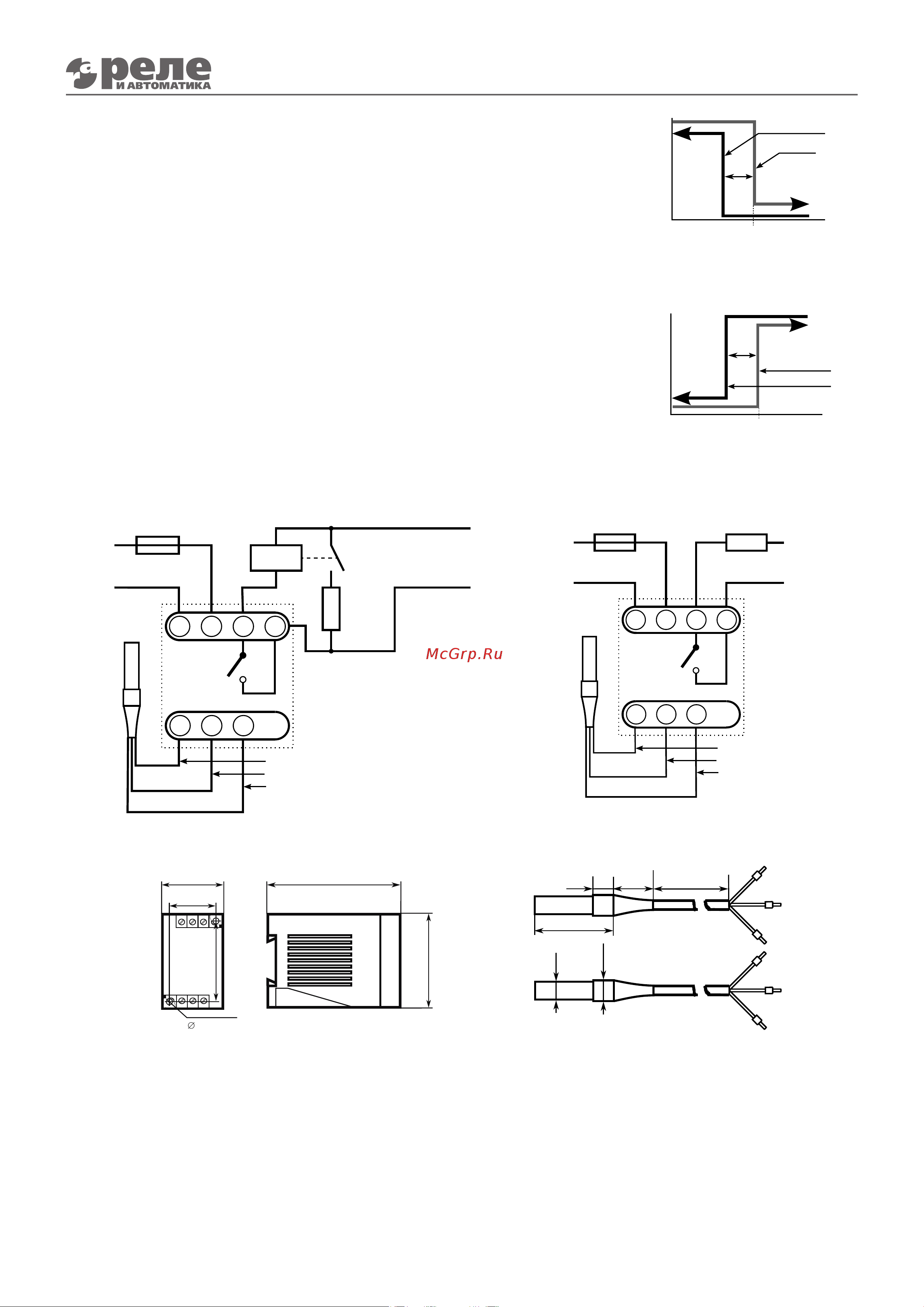

СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
А2
15
Т1 Т2
А1
Т3
18
220В 50Гц
FU1 R
черный
белый
красный
220В 50Гц
Датчик
Мощность нагрузки до 500 Вт
А2
15
Т1
Т2
А1
Т3
18
220В 50Гц
FU1
черный
белый
красный
220В 50
Гц
FU1 - предохранитель
R - нагрузка
К1 - магнитный
пускатель
K1 K1.1
R
Датчик
Мощность нагрузки более 500 Вт
45
5 2отв.
60
70
100
35
Охлаждение
Нагрев
Tг
T°C
Реле
вкл
.
Реле
выкл
.
Tуст
T
уст - установленная температура
срабатывания
T
г - температурный гистезис
Охлаждение
Нагрев
Tг
T°C
Реле
вкл
.
Реле
выкл
.
Tуст
T
уст - установленная температура
срабатывания
T
г - температурный гистезис
ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–35Е В РЕЖИМЕ «НАГРЕВ»
ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–35Е В РЕЖИМЕ «ОХЛАЖДЕНИЕ»
(С) 2023.0407-- =115
Ø6
4900
50
16
10
Ø7.5
Реле ТР-35Е
Датчик ДТ-8
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Вносить изменения в конструкцию изделия запрещено.
Производитель имеет право вносить изменения в конструкцию изделия, не ухудшающие тех-
нические характеристики.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
