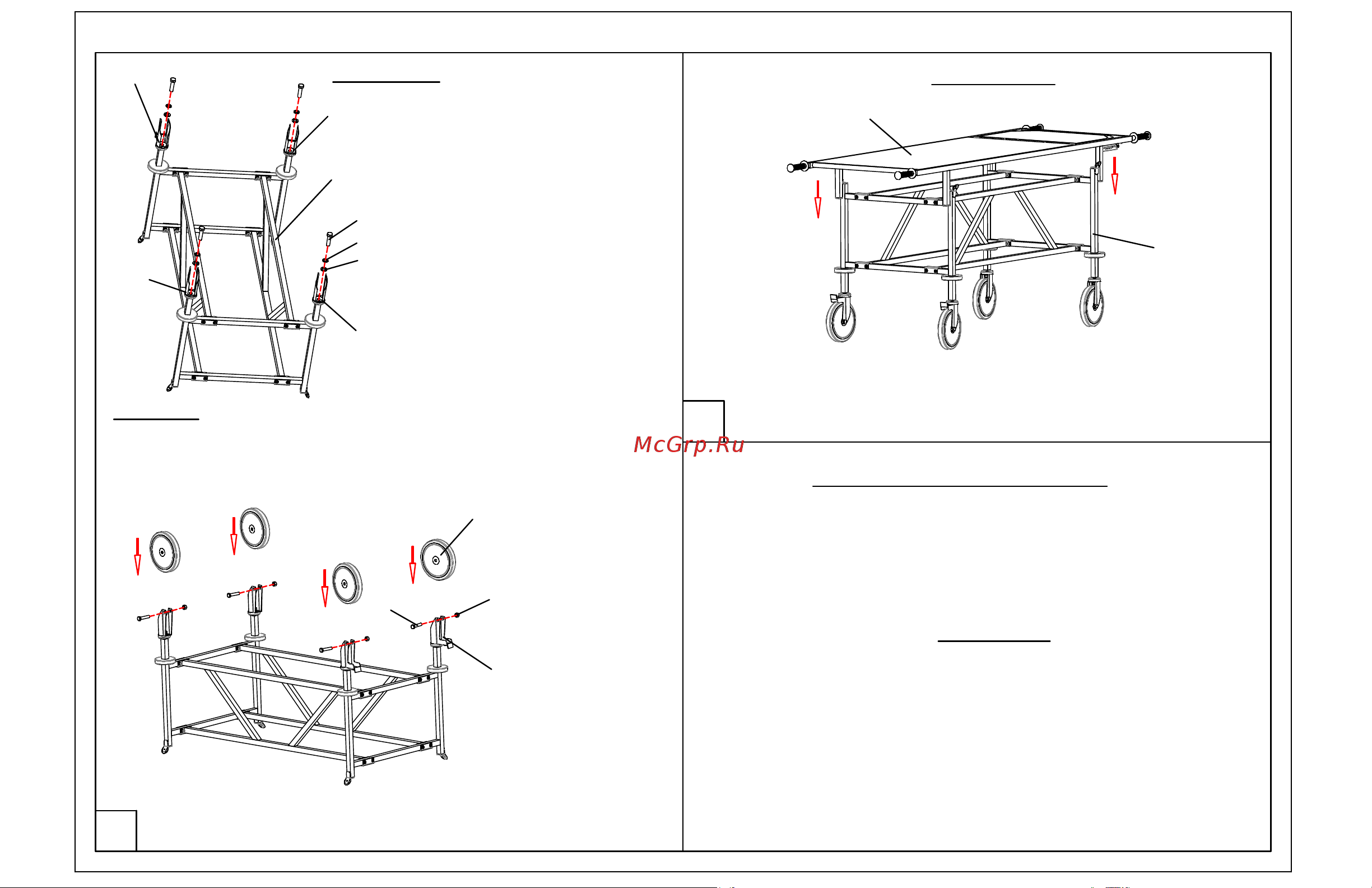

Установка носилок
Стр.3/4
Стр.4/4
4
5
Установка колес
1. С помощью болтов и шайб закрепите
платформы колес к основанию тележки.
Болт М16х60
Шайба М16
Шайба-гровер М16
Платформа колеса
с тормозом
Основание в сборе
2. Соберите колесо в обратной последовательности (см. п.3 данной инструкции).
Болт
Гайка
Шинка
Платформа колеса
Носилки
Основание на колесах
1. На собранное основание установите носилки.
ПОЯСНЕНИЯ К ИНСТРУКЦИИ
1. Последовательность сборки указана порядковым номером в
нижнем левом углу каждого изображения сборочной операции.
2. Надпись на поле изображения указывает на название
устанавливаемого элемента.
Примечания
3
. Возможны конструктивные изменения, не учтенные в данной инструкции.
Примечание: платформы колес с тормозом устанавливать по диагонали.
Платформа колеса
с тормозом
Платформа колеса
без тормоза
Платформа колеса
без тормоза
