4. Указание мер безопасности
4
5
5. Подготовка к работе
Проверить:
- Надежность соединение тележки с мотоблоком.
- Работу тормозов.
- Затяжку гаек оси колес.
- Надежность соединения рамы тележки с кузовом.
- На стоянке и при проведении погрузочно-разгрузочных работ пользоваться
стояночным тормозом.
- Соблюдать меры предосторожности, изложенные в руководстве
по эксплуатации мотоблока.
Запрещается:
- Ездить по магистралям, шоссе и дорогам общего пользования.
- Загружать тележку сверх установленной нормы.
- Превышать скорость движения.
- Перевозить пассажиров в кузове тележки.
Для обеспечения безопасной работы и предупреждения несчастных случаев во
время эксплуатации и технического обслуживания тележки необходимо
соблюдать следующие правила:
- Внимательно изучать настоящее руководство.
- Перед началом работы внимательно осмотреть тележку и мотоблок.
Рис. 1
Монтаж тележки к мотоблоку.
Проверить комплектацию тележки по упаковочному листу.
Сборка кузова
Установить борт левый (поз. 5) на основание (поз. 1), зафиксировать болтами
М6х25 (6 шт.); шайбами гровер 6 (6 шт.); плоскими шайбами 6 (6 шт.). Повторить
для правого борта (поз. 4).
Установить борт передний (поз. 3) на основание (поз. 1), зафиксировать болтами
М6х25 (4 шт.); шайбами гровер 6 (4 шт.); плоскими шайбами 6 (4 шт.).
Зафиксировать левый борт (поз. 5) с передним бортом (поз. 3) уголком (поз. 6),
закрепить болтами М6х25 (4 шт.); шайбами гровер 6 (4 шт.); плоскими шайбами 6
(4 шт.). Повторить для правого борта (поз. 4). Установить защелку (поз. 8) на
левый борт (поз. 5), зафиксировать болтом М6х45 (1 шт.); шайбой гровер 6
(1 шт.); плоской шайбой 6 (1 шт.); гайкой М6 (1 шт.). Повторить для правого
борта (поз. 4).
Установить задний борт (поз. 2) на основание (поз. 1), зафиксировать пальцем
10х30 (2 шт.) и шплинтом (2 шт.). Зафиксировать защелкой (поз. 8).
Перевернуть кузов. Установить уголок на основание (поз. 1); зафиксировать
болтами М10х25 (2 шт.); шайбами гровер 10 (2 шт.); установить заднюю раму
(поз. 3) рис. 3 в отв. уголка. Установить второй уголок на основание (поз. 1);
зафиксировать болтами М10х25 (2 шт.); шайбами гровер 10 (2 шт.).
Сборка рамы
Соединить дышло задняя часть (поз. 2); с рамой задняя часть (поз. 3); закрепить
болтами М10х25 (4 шт.) (поз. 8); шайбами гровер 10 (4 шт.) (поз. 8.2); плоской
шайбой 10 (4 шт.); закрепить гайкой М10 (4 шт.) (поз. 8.1).
Установить колесо (поз. 4) на раму задняя часть (поз. 3); закрепить гайкой М20
(1 шт.) (поз. 4.1); шайбой гровер 20 (1 шт.) (поз. 4.2); плоской шайбой 10 (1 шт.)
(поз. 4.3).
Установить усилитель (поз. 7); наживить шайбу гровер 10 (2 шт.) (поз. 7.2); плоскую
шайбу 10 (2 шт.) (поз. 7.3); затянуть гайкой М10 (2 шт.) (поз. 7.1).
Соединить дышло задняя часть (поз. 2) с каркасом передним (поз. 1). Закрепить
болтами М10х25 (2 шт.); шайбами гровер 10 (2 шт.); плоскими шайбами 10
(2 шт.); гайками М10 (2 шт.). Установить серьгу (поз. 17); закрепить болтом
М10х25 (2 шт.); шайбой гровер 10 (2 шт.); плоской шайбой 10 (2 шт.); гайкой
М10 (2 шт.).
Установить цепь (поз. 10). Закрепить болтом М10х90 (1 шт.) (поз. 9); шайбой плоской 10
(2 шт.); установить фиксатор кузова (поз. 11); наживить шайбу плоскую 10 (2 шт.);
затянуть гайками М10 (2 шт.) (поз. 8.1). Установить пружину (поз.12).
Установить тягу (поз. 14) закрепить гайкой М6 (поз. 14.1).
Установить сиденье пластиковое (поз. 16) на стойку (поз. 15). Закрепить болтами М8х20
(4 шт.); шайбами гровер 8 (8 шт.) плоскими шайбами 8 (8 шт.); гайками М8 (4 шт.).
Установить стойку сиденья на раму. Закрепить болтами М10х55 (2 шт.); шайбой
гровер 10 (2 шт.); шайбой плоской (4 шт.).
Подсоединить сцепку тележки к скобе мотоблока и зафиксировать шкворнем.
Порядок работы:
Запустить мотоблок и не загружая тележки, проверить действие тормозов при движении
вперед-назад.
1
2
3
4
5
6
7
8
9

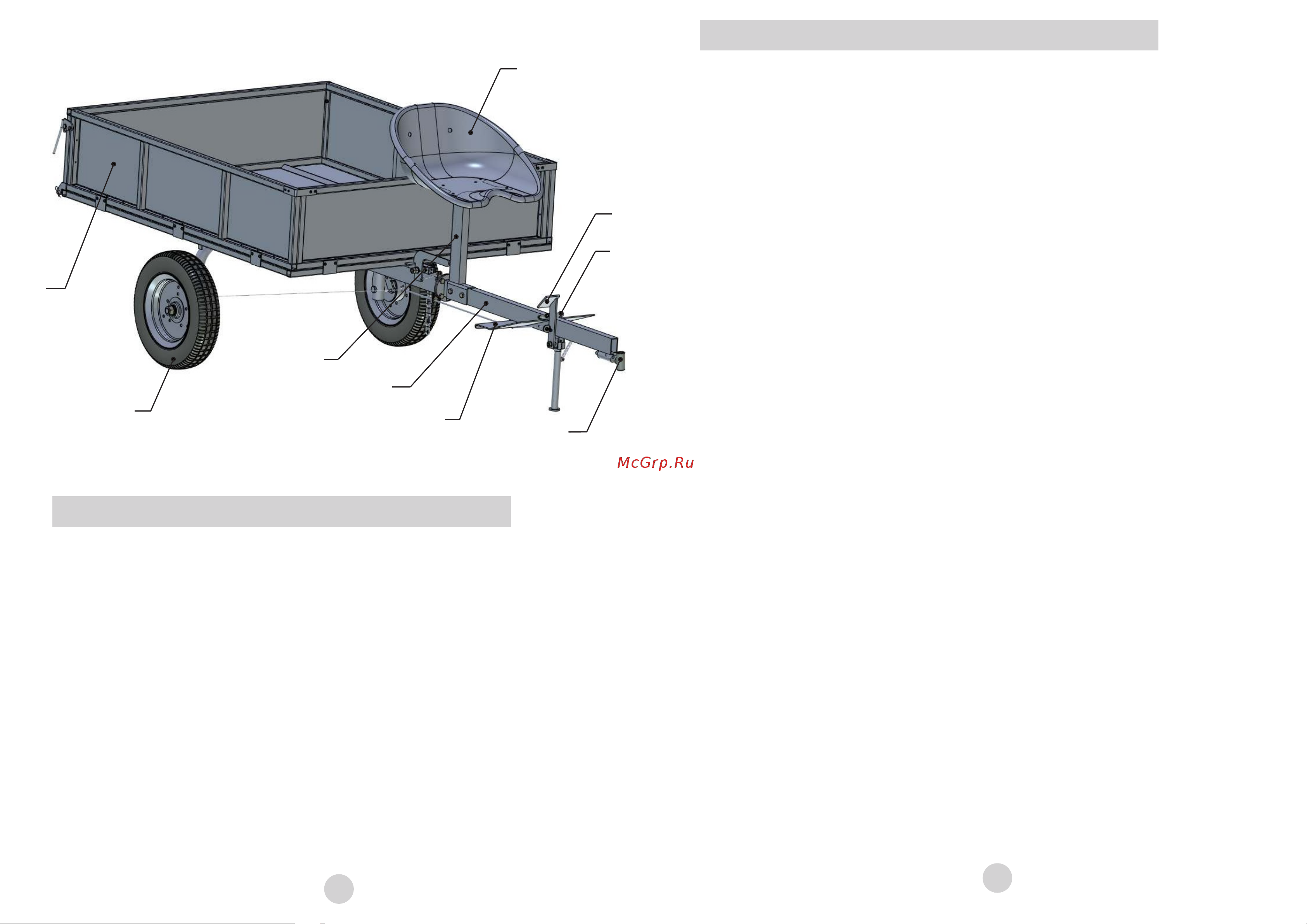

1 - рама; 2 - сцепка; 3 - фиксатор стояночного тормоза; 4 - подножка;
5 - колесо; 6 - педаль тормоза; 7 - стойка сиденья; 8 - сиденье; 9 - кузов.
